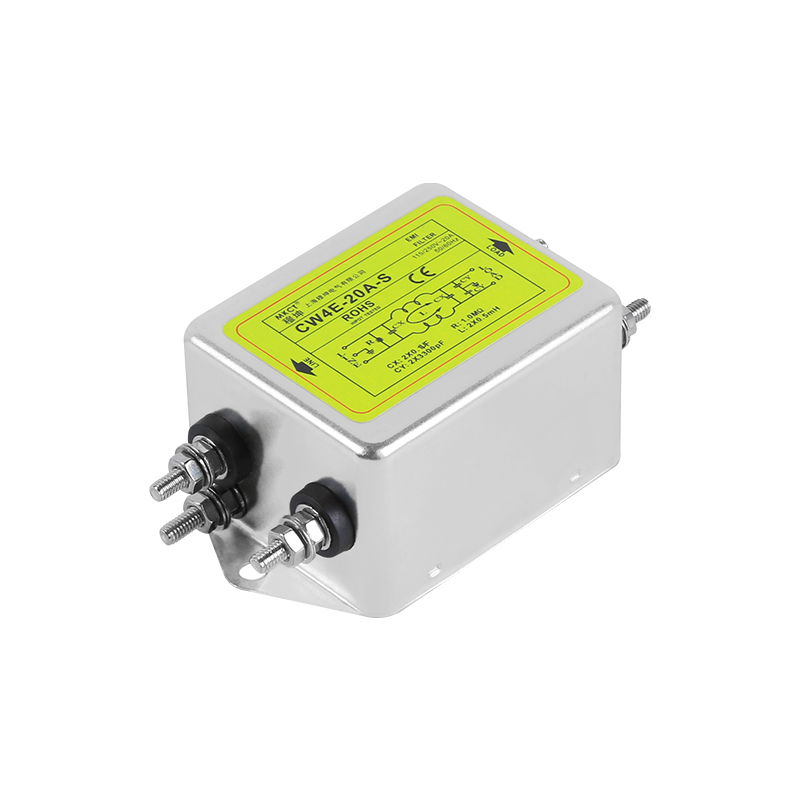

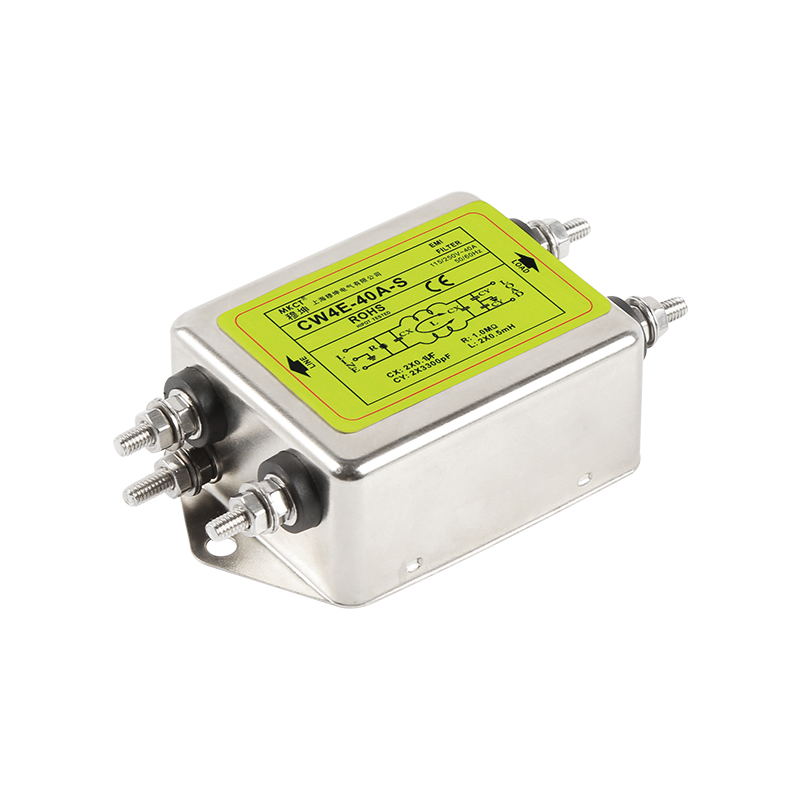

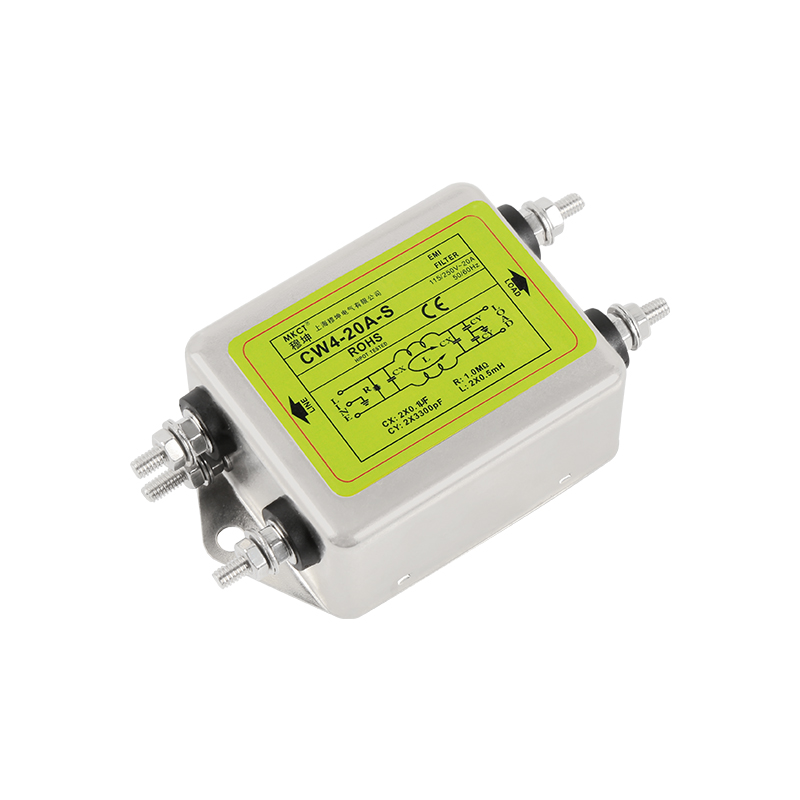

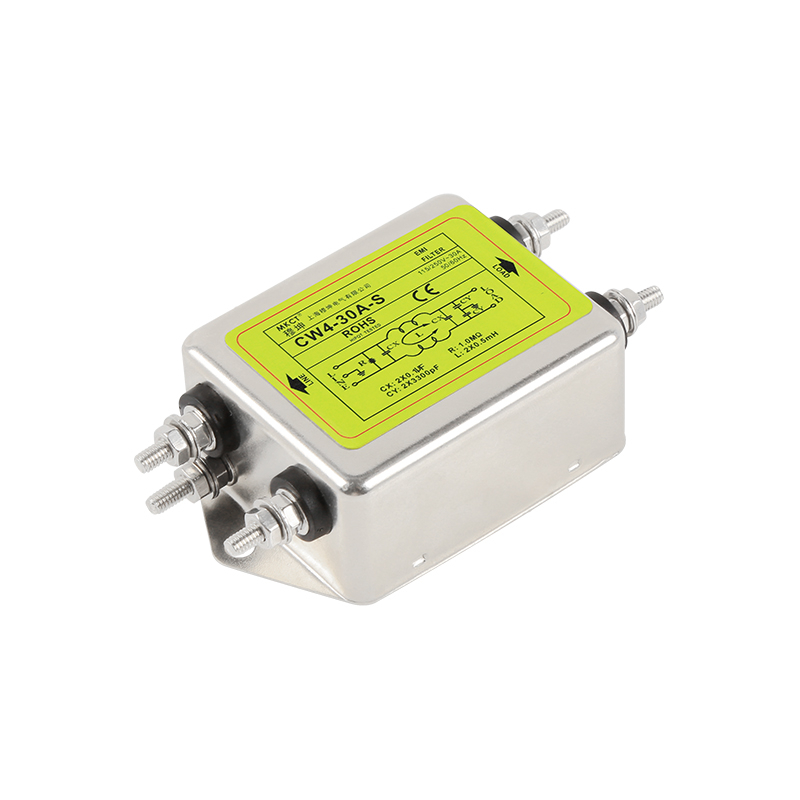

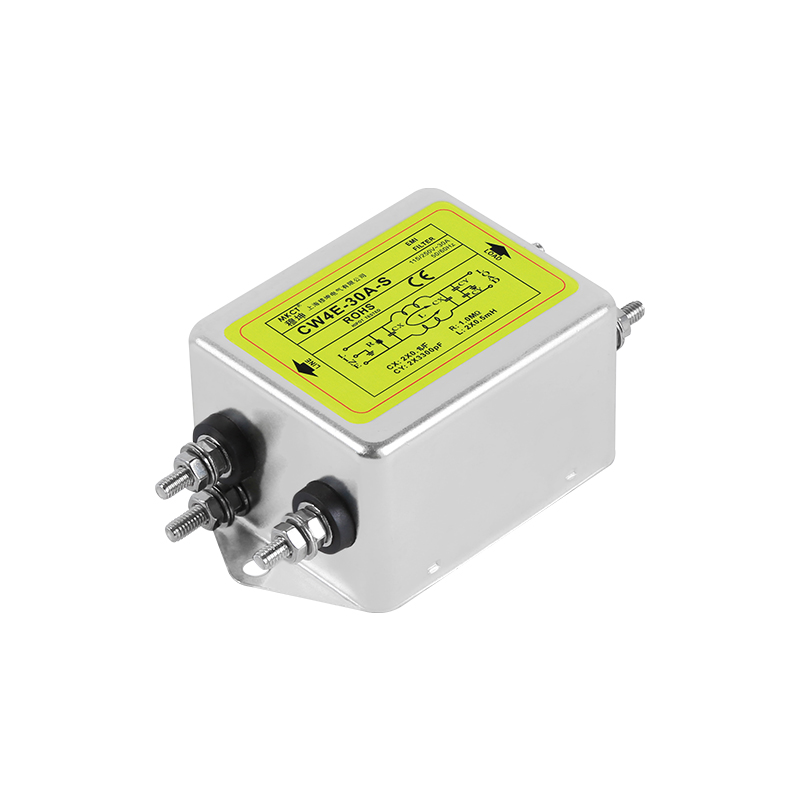

يعد مرشح الطاقة لتنقية التيار المتردد 220 فولت EMI من Bolt Connection مكونًا حاسمًا مصمم لحماية أنظمتك الكهربائية من التداخل الكهرومغناطيسي المدمر. تم تصميم سلسلتي CW4-S وCW4E-S خصيصًا لشبكات الطاقة أحادية الطور، مما يوفر منعًا استثنائيًا للضوضاء، مما يضمن عمل المعدات الصناعية والتجارية بسلاسة دون تدهور الإشارة. من خلال دمج مرشح الطاقة هذا في لوحات التحكم أو هيكل الجهاز، يمكنك التخفيف بشكل فعال من مخاطر الشراء المرتبطة بعطل المعدات، ووقت التوقف غير المتوقع، ومشكلات الامتثال.
الميزات والفوائد
تم تصميم هذه السلسلة من مرشحات الطاقة EMI مع أخذ التطبيق العملي والموثوقية على المدى الطويل في الاعتبار، مما يوفر مزايا كبيرة لمتكاملي الأنظمة ومصنعي المعدات:
حجم صغير وسهل التركيب: تم تصميمه مع توفير مساحة كبيرة، يسمح فلتر الطاقة EMI هذا بتركيب هيكل سريع ومباشر وآمن. يعمل هذا التصميم المدمج على تقليل وقت التثبيت بشكل كبير، وخفض تكاليف العمالة، وتحسين التخطيط الداخلي داخل لوحات التحكم الكهربائية المزدحمة أو حاويات المعدات.
وصلات طرفية متعددة الاستخدامات: تتميز أنماط توصيل البراغي القوية والموثوقة، ويضمن الفلتر اتصالات كهربائية آمنة حتى في البيئات المعرضة للاهتزاز. يقلل هذا الاتصال المستقر من متطلبات الصيانة، ويقلل من مقاومة التلامس، ويعزز سلامة النظام بشكل عام أثناء التشغيل المستمر.
قمع EMI وRFI الفائق: يوفر أداء توهين ممتازًا إلى جانب حماية فعالة للغاية من نبضات التيار. من خلال منع تداخل الترددات الراديوية (RFI) والتداخل الكهرومغناطيسي (EMI) بشكل فعال، فإنه يحمي المكونات النهائية الحساسة والمعالجات الدقيقة وأجهزة الاستشعار من تقلبات شبكة الطاقة وارتفاع الجهد والضوضاء عالية التردد.
التطبيقات النموذجية
يعد مرشح EMI AC 220V أحادي الطور متعدد الاستخدامات ومناسبًا لمجموعة واسعة من البيئات الصعبة حيث تكون جودة الطاقة ضرورية:
المعدات الكهربائية والإلكترونية: توفر طاقة نظيفة ومنقية للإلكترونيات الصناعية العامة وإمدادات الطاقة وأدوات الاختبار. إنه يضمن التشغيل المستقر ويقلل بشكل كبير من خطر حدوث عطل أو قراءات غير دقيقة ناجمة عن ضجيج خط الطاقة.
المعدات الطبية والمنزلية: مثالية لأجهزة التشخيص الطبي الحساسة وأنظمة مراقبة المرضى والأجهزة المنزلية الذكية المتقدمة. يعد الحفاظ على سلامة الإشارة الصارمة وتقليل الانبعاثات الكهرومغناطيسية أمرًا بالغ الأهمية في هذه التطبيقات لضمان سلامة المرضى وموثوقية الجهاز.
أنظمة الأتمتة والبيانات: يوصى بها بشدة لوحدات تحكم الأتمتة الصناعية (PLCs)، والروبوتات، وشبكات اتصالات البيانات، ومعدات معالجة البيانات الإلكترونية. يساعد المرشح على منع فقدان حزم البيانات، وأخطاء الاتصال، وإعادة ضبط النظام غير المتوقعة عن طريق تصفية التداخل المزعج عالي التردد من مصدر التيار الكهربائي.
المواصفات الفنية
يعد فهم المعلمات التقنية أمرًا ضروريًا لاختيار المكونات المناسبة. تم تصميم سلسلة CW4 لتلبية معايير الصناعة الصارمة، حيث تقدم مجموعة واسعة من التصنيفات الحالية لاستيعاب سعات التحميل المختلفة. تضمن القوة العازلة القوية ونطاق درجة حرارة التشغيل الواسع أداء الفلتر بشكل موثوق حتى في الظروف الحرارية الصعبة.
الحد الأقصى لجهد التشغيل المستمر: 250VAC
تردد التشغيل: 50/60 هرتز
التيارات المقدرة: 3A – 40A عند 40 درجة مئوية كحد أقصى
الجهد العالي المحتمل للاختبار (دقيقة واحدة): من الخط إلى الخط 1500 فولت تيار مستمر / من الخط إلى الأرض 1500 فولت تيار متردد
نطاق درجة حرارة التشغيل والتخزين: -25 درجة مئوية ~ +85 درجة مئوية (الفئة المناخية 25/085/21)
مصفوفة النموذج والمواصفات
يرجى الرجوع إلى مصفوفة النموذج التفصيلية أدناه لتحديد التكوين المناسب أحادي القطب أو ثنائي القطب والتصنيف الحالي المطلوب لاحتياجات التطبيق المحددة الخاصة بك.
| رسم تخطيطي | نموذج | المواصفات | حاضِر |
 | CW4-3A-S | انسحب قطب واحد | 3 أ |
| CW4-6A-S | 6 أ |
| CW4-10A-S | 10 أ |
| CW4-20A-S | 20A |
| CW4-30A-S | 30 أ |
| CW4L2-3A-S | انسحب ثنائي القطب | 3 أ |
| CW4L2-6A-S | 6 أ |
| CW4L2-10A-S | 10 أ |
| CW4L2-20A-S | 20A |
| CW4L2-30A-S | 30 أ |
| CW4E-3A-S | انسحب قطب واحد | 3 أ |
| CW4E-6A-S | 6 أ |
| CW4E-10A-S | 10 أ |
| CW4E-20A-S | 20A |
| CW4E-30A-S | 30 أ |
| CW4E-40A-S | 40 أ |
| CW4EL2-3A-S | انسحب ثنائي القطب | 3 أ |
| CW4EL2-6A-S | 6 أ |
| CW4EL2-10A-S | 10 أ |
| CW4EL2-20A-S | 20A |
| CW4EL2-30A-S | 30 أ |
للحصول على منحنيات الأداء الشاملة ورسومات الأبعاد والمستندات الفنية الإضافية، يرجى الرجوع إلى قسم ورقة البيانات المخصص في علامة التبويب المجاورة.
