سلسلة حقوق السحب الخاصة من 75 وات إلى 480 وات مصدر طاقة سكك حديدية صناعية ذات مخرج واحد

حصة ل:

سلسلة حقوق السحب الخاصة من 75 وات إلى 480 وات مصدر طاقة سكك حديدية صناعية ذات مخرج واحد

القوة الكهربائية :
75 واط ~ 480 واط
سمات :

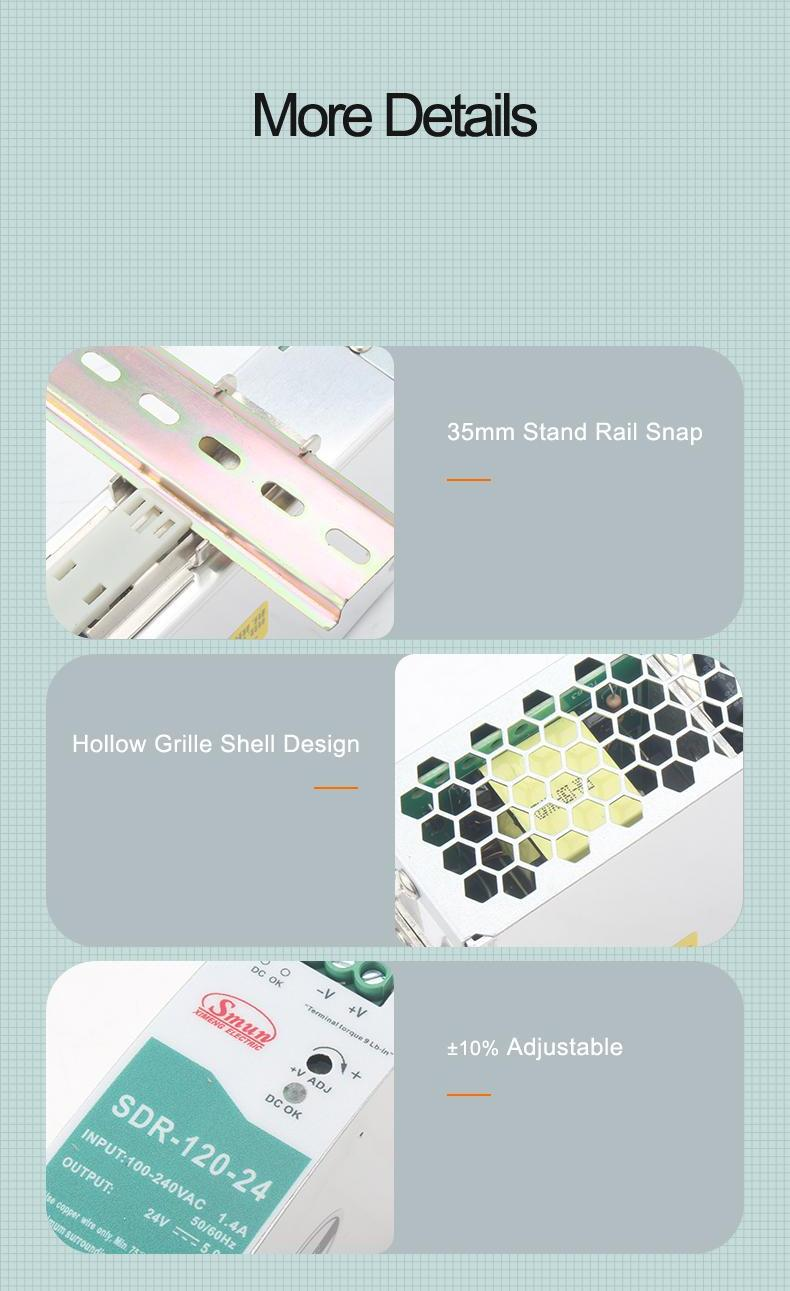

حالة من البلاستيك، ضئيلة جدا
التجميع على السكك الحديدية الصناعية TS-35 / 7.5 أو 15
المدمج في وظيفة PFC النشطة

كفاءة عالية

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
حقوق السحب الخاصة
المنتج العلامة التجارية:
SMUN

وصف:

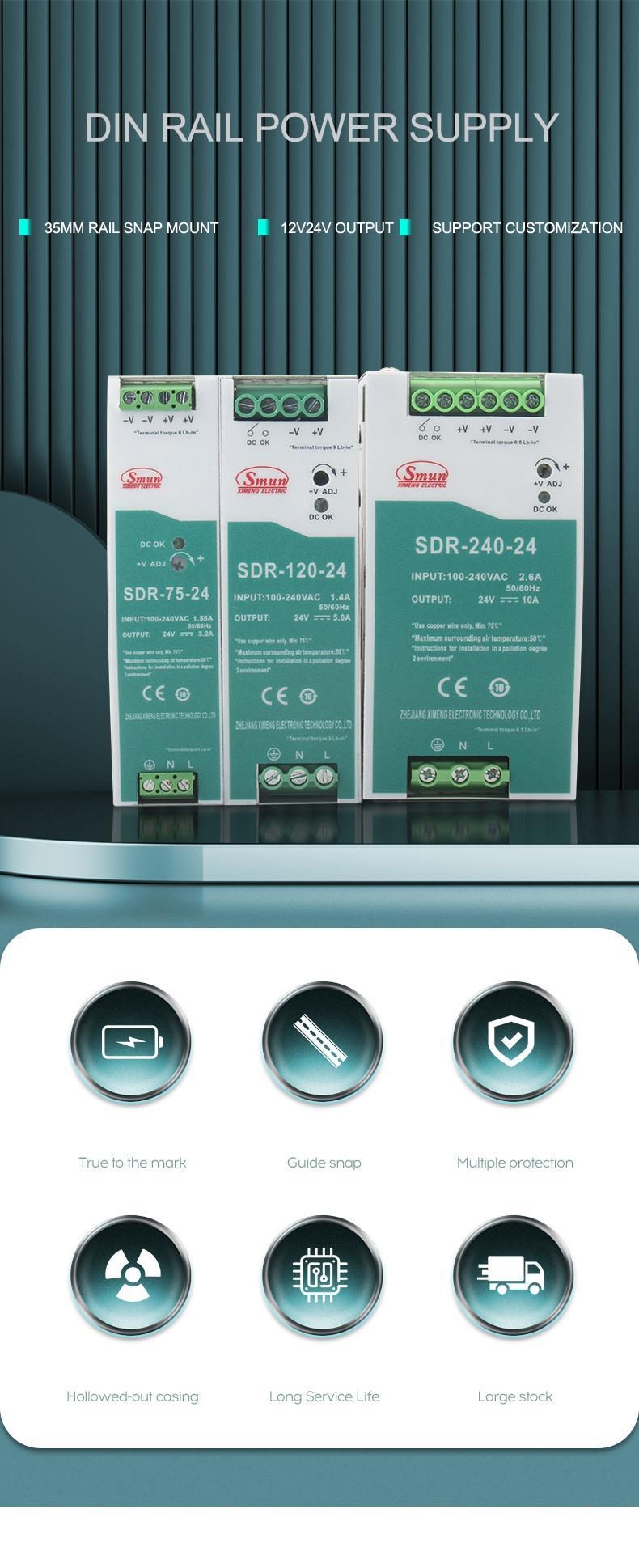

سلسلة SDR عبارة عن مصدر طاقة مفتاح مثبت على سكة DIN، ويستخدم على نطاق واسع في التحكم الصناعي، ومعدات التشغيل الآلي، والأجهزة، وأجهزة الاتصالات، وتطبيقات الإضاءة LED، من بين أمور أخرى. وفيما يلي نظرة عامة على ميزاته ومواصفاته الرئيسية:

مسلسل	القوة الكهربائية (واط)	الإدخال (VAC)	الإخراج (فدك)	الحجم (مم)	الضمان (سنوات)
حقوق السحب الخاصة-75	75	90-264	12,24,48	32X125.2X102	3
حقوق السحب الخاصة-120	120		12,24,48	40X125.2X113.5
حقوق السحب الخاصة-240	240		24,48	63X125.2X113.5
حقوق السحب الخاصة-480	480		24,48	85.5X125.2X128.5

سمات:

جهد إدخال واسع النطاق : تم تصميم سلسلة SDR بنطاق جهد دخل واسع، يغطي عادةً 85-264VAC أو 100-370VDC، مما يتيح لها العمل بثبات عبر المعايير الكهربائية العالمية المختلفة، وبالتالي تعزيز تنوعها ومرونتها.
كفاءة عالية: باعتبارها مصدر طاقة موفر للطاقة، تحقق حقوق السحب الخاصة عادةً كفاءة تحويل تزيد عن 80%، مع وجود بعض النماذج أعلى من ذلك. وهذا لا يقلل من استهلاك الطاقة فحسب، بل يقلل أيضًا من تكاليف التشغيل والأثر البيئي.
استهلاك منخفض للطاقة في حالة عدم التحميل: وفقًا لمعايير مثل ErP Lot 6، تتمتع مصادر الطاقة هذه بأقل قدر من سحب الطاقة عند تفريغها أو تحميلها بشكل خفيف، بما يتماشى مع متطلبات توفير الطاقة الخضراء.
آليات الحماية الشاملة: إلى جانب وسائل الحماية الأساسية مثل حماية الدائرة القصيرة (SCP)، وحماية الجهد الزائد (OVP)، والحماية من الحمل الزائد (OLP)، قد يتميز SDR-240 أيضًا بحماية من درجة الحرارة الزائدة (OTP)، مما يضمن قطع الإخراج التلقائي في ظل ظروف غير طبيعية لمنع الضرر.
الشهادات الدولية: تحصل هذه المنتجات عادةً على العديد من شهادات السلامة الدولية، بما في ذلك CE وTÜV وغيرها، مما يضمن جودة المنتج وسلامته لتطبيقات السوق العالمية.
جهد الخرج القابل للتعديل: قد توفر بعض الطرز ضبطًا دقيقًا لجهد الخرج، مما يسمح للمستخدمين بضبط خرج الجهد وفقًا للاحتياجات المحددة، مما يزيد من المرونة.

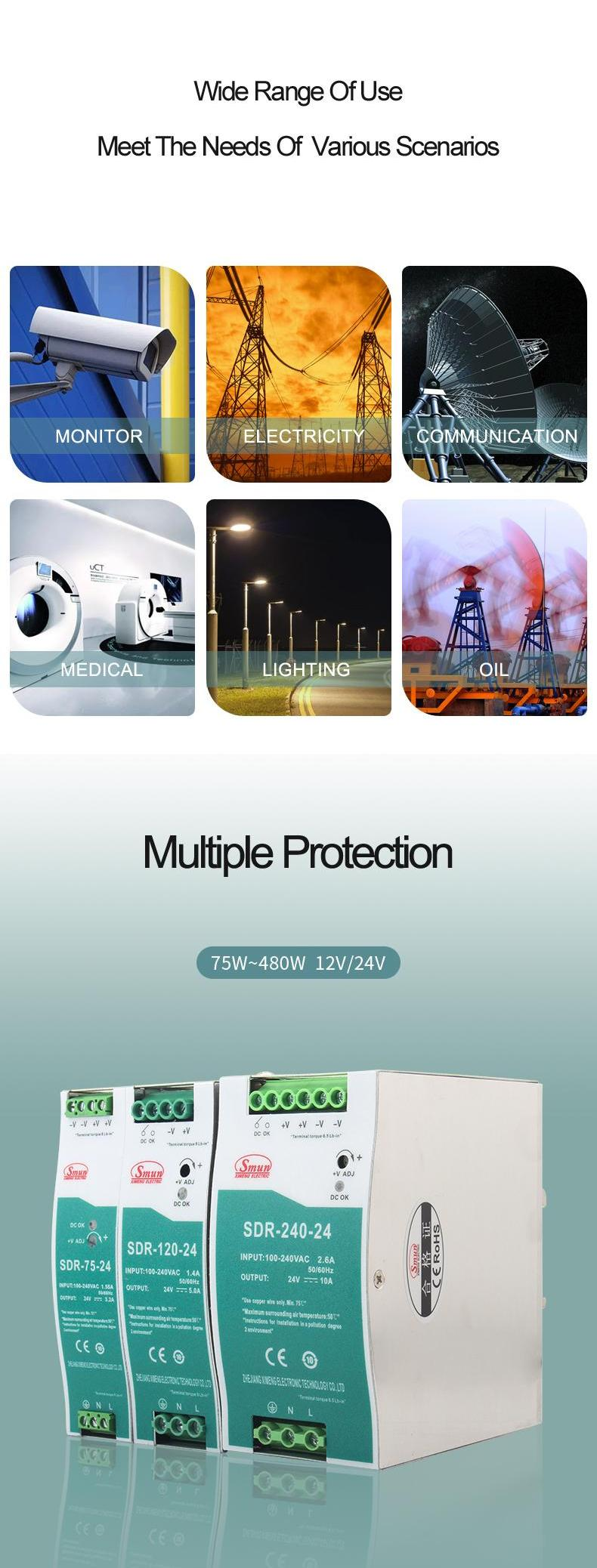

التطبيقات:

الأتمتة الصناعية: توفر طاقة تيار مستمر ثابتة لأجهزة التحكم PLC، وأجهزة الاستشعار، والمحركات، ومعدات الأتمتة الصناعية الأخرى.
الأمن والمراقبة: تعمل على تشغيل كاميرات CCTV وأنظمة التحكم في الوصول وأنظمة الإنذار وأجهزة الأمان الأخرى، مما يضمن التشغيل دون انقطاع على مدار الساعة طوال أيام الأسبوع.
إضاءة LED: مناسبة لأنظمة الإضاءة LED الداخلية والخارجية، خاصة لشرائط LED والتركيبات التي تتطلب محرك جهد ثابت.
معدات الاتصالات: توفر الطاقة لأجهزة التوجيه والمحولات ونقاط الوصول اللاسلكية وغيرها من البنية التحتية للاتصالات، مما يضمن استقرار نقل البيانات.
أنظمة القياس والتحكم: تستخدم في أدوات القياس المختلفة، وأنظمة التحكم الآلي، وتوفير الطاقة لوحدات التحكم، وشاشات العرض، وما إلى ذلك.
الأجهزة الطبية: على الرغم من أن موديلات SDR-240 ليست كلها مناسبة للأجهزة الطبية، إلا أنه يمكن استخدام بعض النماذج المعتمدة للطاقة المساعدة في الأدوات الطبية مثل أجهزة المراقبة ومعدات العلاج صغيرة الحجم.

تحديد:

نموذج		حقوق السحب الخاصة-75-12	حقوق السحب الخاصة-75-24	حقوق السحب الخاصة-75-48
الإخراج	الجهد العاصمة	12 فولت	24 فولت	48 فولت
	النطاق الحالي	0-6.3a	0-3.2 أ	0-1.6a
	القوة المقدرة	75.6W	76.8W	76.8W
	ضوضاء تموج (أقصى)	100mvp-p	120MVP-P	150MVP-P
	الجهد adj.range	12-14 فولت	24-28 فولت	48-55 فولت
	تحمل الجهد	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	تنظيم الخط	± 0.5 ٪	± 0.5 ٪	± 0.5 ٪
	تنظيم الحمل	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	إعداد ، وقت الصعود	1500 مللي ثانية، 60 مللي ثانية/230 فولت تيار متردد 3000 مللي ثانية، 60 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
	امسك الوقت	80 مللي ثانية/230 فولت تيار متردد 20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخل	نطاق الجهد	88 ~264VAC 124~370VDC [إمكانية تشغيل إدخال التيار المستمر عن طريق توصيل التيار المتردد/L(+)، التيار المتناوب/N(-)]
	تكرار	47 ~ 63Hz
	كفاءة	88.5 ٪	89 ٪	90 ٪
	تيار التيار المتردد	1.4 أمبير/115 فولت تيار متردد ، 0.85 أمبير/230 فولت تيار متردد
	inrush curent	30 أمبير/115 فولت تيار متردد، 50 أمبير/230 فولت تيار متردد
	تسرب تيار	<1ma / 240vac
حماية	الحمل الزائد	يعمل عادة في حدود 110 ~ 150٪ من طاقة الإخراج المقدرة لأكثر من 3 ثوانٍ ثم يقوم بإيقاف تشغيل الجهد الكهربي، وإعادة التشغيل لاستعادة الطاقة
		الطاقة المقدرة بنسبة 150 إلى 170%، والحد الحالي المستمر مع الاسترداد التلقائي في غضون 3 ثوانٍ، ثم إيقاف تشغيل جهد التشغيل/التشغيل بعد 3 ثوانٍ، وإعادة التشغيل للاسترداد
	فوق الجهد	14-17 فولت	29-33 فولت	56-65 فولت
		نوع الحماية: إيقاف تشغيل الجهد الكهربي، وإعادة التشغيل للتعافي
	أكثر من درجة الحرارة	قم بإيقاف تشغيل جهد o/p، وأعد تشغيله للاستقبال بعد انخفاض درجة الحرارة
بيئة	درجة حرارة العمل	-30 ~ +70 ℃ (ارجع إلى منحنى derating كورقة بيانات من SMUN)
	رطوبة العمل	20 ~ 95 ٪ RH غير المتواصل
	تخزين temp.humitidity	-40 ~ +85 ℃ ، 10 ~ 95 ٪ RH
	temp.coefficat	± 0.03 ٪/℃ (0 ~ 50 ℃)
	اهتزاز	المكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان	معايير السلامة	Ul508، TUV BS EN/EN62368-1، EAC TP TC 004، BSMI CNS14336-1 معتمد؛ (يتوافق مع BS EN/EN60204-1)
	تحمل الجهد	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	مقاومة العزلة	I/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
	انبعاث EMC	الامتثال لـ BS EN/EN55032(CISPR32)، BS EN/EN61000-3-2، EAC TP TC 020، CNS13438 الفئة أ
	EMC الحصانة	التوافق مع BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)، مستوى الصناعة الثقيلة، معايير A،EAC TP TC 020
آحرون	MTBF	479.8 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
	البعد	32125.2102 مللي متر (الطول * العرض * الارتفاع)
	التعبئة	0.51 كجم؛ 28 قطعة/15.3 كجم/1.22 قدم مكعب
ملحوظة	1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة. 2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF. 3. التسامح: يتضمن تفاوت الإعداد، وتنظيم الخط، وتنظيم الحمل. 4. يعتبر مصدر الطاقة مكونًا سيتم تثبيته في المعدات النهائية. يجب إعادة تأكيد المعدات النهائية أنها لا تزال تلبي توجيهات EMC. 5. يوصى بخلوص التثبيت: 40 مم في الأعلى، 20 مم في الأسفل، 5 مم على الجانب الأيسر والأيمن عند تحميله بشكل دائم بكامل طاقته. في حالة كون الجهاز المجاور مصدرًا للحرارة، يوصى بخلوص 15 مم 6. قد تكون هناك حاجة إلى خفض الطاقة في ظل جهد الدخل المنخفض. يرجى التحقق من منحنى deating لمزيد من التفاصيل. 7. تعويض الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.

نموذج		حقوق السحب الخاصة-120-12	حقوق السحب الخاصة-120-24	حقوق السحب الخاصة-120-48
الإخراج	الجهد العاصمة	12 فولت	24 فولت	48 فولت
	النطاق الحالي	0-10 أ	0-5A	0-2.5A
	القوة المقدرة	120 واط	120 واط	120 واط
	ضوضاء تموج (أقصى)	100mvp-p	120MVP-P	150MVP-P
	الجهد adj.range	12-14 فولت	24-28 فولت	48-55 فولت
	تحمل الجهد	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	تنظيم الخط	± 0.5 ٪	± 0.5 ٪	± 0.5 ٪
	تنظيم الحمل	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	إعداد ، وقت الصعود	1500 مللي ثانية، 60 مللي ثانية/230 فولت تيار متردد 3000 مللي ثانية، 60 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
	امسك الوقت	20 مللي ثانية/230 فولت تيار متردد 20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخل	نطاق الجهد	88 ~264VAC 124~370VDC [إمكانية تشغيل إدخال التيار المستمر عن طريق توصيل التيار المتردد/L(+)، التيار المتناوب/N(-)]
	تكرار	47 ~ 63Hz
	كفاءة	85 ٪	88 ٪	90 ٪
	تيار التيار المتردد	1.4 أمبير/115 فولت تيار متردد ، 0.85 أمبير/230 فولت تيار متردد
	inrush curent	30 أمبير/115 فولت تيار متردد، 50 أمبير/230 فولت تيار متردد
	تسرب تيار	<1ma / 240vac
حماية	الحمل الزائد	يعمل عادة في حدود 110 ~ 150٪ من طاقة الإخراج المقدرة لأكثر من 3 ثوانٍ ثم يقوم بإيقاف تشغيل الجهد الكهربي، وإعادة التشغيل لاستعادة الطاقة
		الطاقة المقدرة بنسبة 150 إلى 170%، والحد الحالي المستمر مع الاسترداد التلقائي في غضون 3 ثوانٍ، ثم إيقاف تشغيل جهد التشغيل/التشغيل بعد 3 ثوانٍ، وإعادة التشغيل للاسترداد
	فوق الجهد	14-17 فولت	29-33 فولت	56-65 فولت
		نوع الحماية: إيقاف تشغيل الجهد الكهربي، وإعادة التشغيل للتعافي
	أكثر من درجة الحرارة	قم بإيقاف تشغيل جهد o/p، وأعد تشغيله للاستقبال بعد انخفاض درجة الحرارة
بيئة	درجة حرارة العمل	-30 ~ +70 ℃ (ارجع إلى منحنى derating كورقة بيانات من SMUN)
	رطوبة العمل	20 ~ 95 ٪ RH غير المتواصل
	تخزين temp.humitidity	-40 ~ +85 ℃ ، 10 ~ 95 ٪ RH
	temp.coefficat	± 0.03 ٪/℃ (0 ~ 50 ℃)
	اهتزاز	المكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان	معايير السلامة	Ul508، TUV BS EN/EN62368-1، EAC TP TC 004، BSMI CNS14336-1 معتمد؛ (يتوافق مع BS EN/EN60204-1)
	تحمل الجهد	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	مقاومة العزلة	I/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
	انبعاث EMC	الامتثال لـ BS EN/EN55032(CISPR32)، BS EN/EN61000-3-2، EAC TP TC 020، CNS13438 الفئة أ
	EMC الحصانة	التوافق مع BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)، مستوى الصناعة الثقيلة، معايير A،EAC TP TC 020
آحرون	MTBF	292.1 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
	البعد	40125.2113.5 مللي متر (الطول * العرض * الارتفاع)
	التعبئة	0.67 كجم؛ 28 قطعة/15.3 كجم/1.22 قدم مكعب
ملحوظة	1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة. 2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF. 3. التسامح: يتضمن تفاوت الإعداد، وتنظيم الخط، وتنظيم الحمل. 4. يعتبر مصدر الطاقة مكونًا سيتم تثبيته في المعدات النهائية. يجب إعادة تأكيد المعدات النهائية أنها لا تزال تلبي توجيهات EMC. 5. يوصى بخلوص التثبيت: 40 مم في الأعلى، 20 مم في الأسفل، 5 مم على الجانب الأيسر والأيمن عند تحميله بشكل دائم بكامل طاقته. في حالة كون الجهاز المجاور مصدرًا للحرارة، يوصى بخلوص 15 مم 6. قد تكون هناك حاجة إلى خفض الطاقة في ظل جهد الدخل المنخفض. يرجى التحقق من منحنى deating لمزيد من التفاصيل. 7. تعويض الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.

نموذج		حقوق السحب الخاصة-240-12	حقوق السحب الخاصة-240-24	حقوق السحب الخاصة-240-48
الإخراج	الجهد العاصمة	12 فولت	24 فولت	48 فولت
	النطاق الحالي	0-20A	0-10 أ	0-5A
	القوة المقدرة	240 واط	240 واط	240 واط
	ضوضاء تموج (أقصى)	100mvp-p	120MVP-P	150MVP-P
	الجهد adj.range	12-14 فولت	24-28 فولت	48-55 فولت
	تحمل الجهد	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	تنظيم الخط	± 0.5 ٪	± 0.5 ٪	± 0.5 ٪
	تنظيم الحمل	± 1.0 ٪	± 1.0 ٪	± 1.0 ٪
	إعداد ، وقت الصعود	1500 مللي ثانية، 60 مللي ثانية/230 فولت تيار متردد 3000 مللي ثانية، 60 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
	امسك الوقت	20 مللي ثانية/230 فولت تيار متردد 20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخل	نطاق الجهد	88 ~264VAC 124~370VDC [إمكانية تشغيل إدخال التيار المستمر عن طريق توصيل التيار المتردد/L(+)، التيار المتناوب/N(-)]
	تكرار	47 ~ 63Hz
	كفاءة	85 ٪	88 ٪	90 ٪
	تيار التيار المتردد	1.4 أمبير/115 فولت تيار متردد ، 0.85 أمبير/230 فولت تيار متردد
	inrush curent	30 أمبير/115 فولت تيار متردد، 50 أمبير/230 فولت تيار متردد
	تسرب تيار	<1ma / 240vac
حماية	الحمل الزائد	يعمل عادة في حدود 110 ~ 150٪ من طاقة الإخراج المقدرة لأكثر من 3 ثوانٍ ثم يقوم بإيقاف تشغيل الجهد الكهربي، وإعادة التشغيل لاستعادة الطاقة
		الطاقة المقدرة بنسبة 150 إلى 170%، والحد الحالي المستمر مع الاسترداد التلقائي في غضون 3 ثوانٍ، ثم إيقاف تشغيل جهد التشغيل/التشغيل بعد 3 ثوانٍ، وإعادة التشغيل للاسترداد
	فوق الجهد	14-17 فولت	29-33 فولت	56-65 فولت
		نوع الحماية: إيقاف تشغيل الجهد الكهربي، وإعادة التشغيل للتعافي
	أكثر من درجة الحرارة	قم بإيقاف تشغيل جهد o/p، وأعد تشغيله للاستقبال بعد انخفاض درجة الحرارة
بيئة	درجة حرارة العمل	-30 ~ +70 ℃ (ارجع إلى منحنى derating كورقة بيانات من SMUN)
	رطوبة العمل	20 ~ 95 ٪ RH غير المتواصل
	تخزين temp.humitidity	-40 ~ +85 ℃ ، 10 ~ 95 ٪ RH
	temp.coefficat	± 0.03 ٪/℃ (0 ~ 50 ℃)
	اهتزاز	المكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان	معايير السلامة	Ul508، TUV BS EN/EN62368-1، EAC TP TC 004، BSMI CNS14336-1 معتمد؛ (يتوافق مع BS EN/EN60204-1)
	تحمل الجهد	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	مقاومة العزلة	I/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
	انبعاث EMC	الامتثال لـ BS EN/EN55032(CISPR32)، BS EN/EN61000-3-2، EAC TP TC 020، CNS13438 الفئة أ
	EMC الحصانة	التوافق مع BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)، مستوى الصناعة الثقيلة، معايير A،EAC TP TC 020
آحرون	MTBF	292.1 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
	البعد	63125.2113.5 مللي متر (الطول * العرض * الارتفاع)
	التعبئة	1.03 كجم؛ 12 قطعة/13.4 كجم/1.22 قدم مكعب
ملحوظة	1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة. 2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF. 3. التسامح: يتضمن تفاوت الإعداد، وتنظيم الخط، وتنظيم الحمل. 4. يعتبر مصدر الطاقة مكونًا سيتم تثبيته في المعدات النهائية. يجب إعادة تأكيد المعدات النهائية أنها لا تزال تلبي توجيهات EMC. 5. يوصى بخلوص التثبيت: 40 مم في الأعلى، 20 مم في الأسفل، 5 مم على الجانب الأيسر والأيمن عند تحميله بشكل دائم بكامل طاقته. في حالة كون الجهاز المجاور مصدرًا للحرارة، يوصى بخلوص 15 مم 6. قد تكون هناك حاجة إلى خفض الطاقة في ظل جهد الدخل المنخفض. يرجى التحقق من منحنى deating لمزيد من التفاصيل. 7. تعويض الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.
