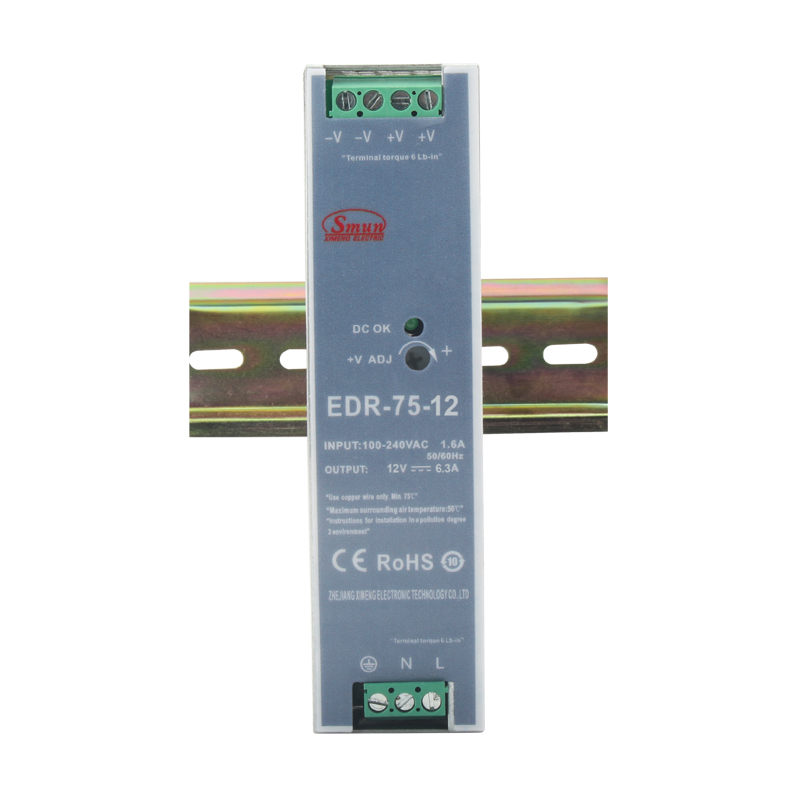

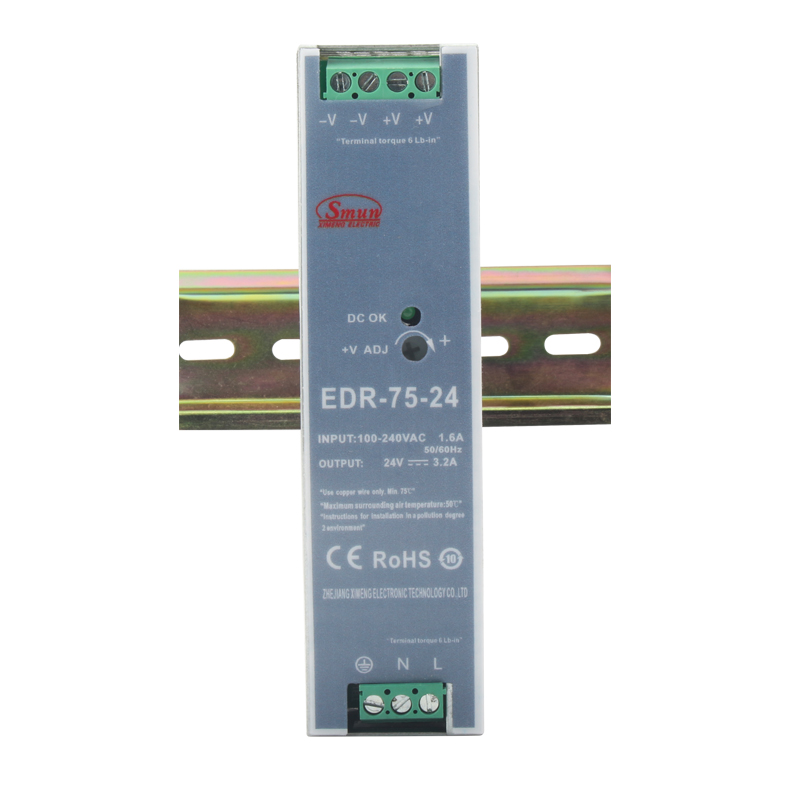

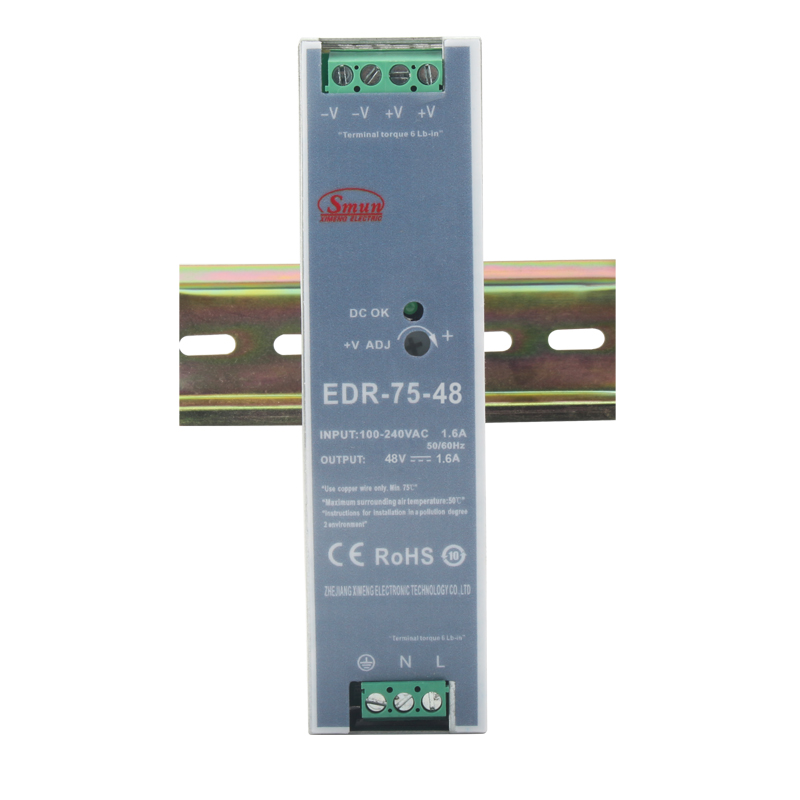

| نموذج | إدر-75-12 | إدر-75-24 | إدر-75-48 |
| الإخراج | الجهد العاصمة | 12 فولت | 24 فولت | 48 فولت |
| النطاق الحالي | 0-6.3a | 0-3.2 أ | 0-1.6a |
| القوة المقدرة | 75.6W | 76.8W | 76.8W |
| ضوضاء تموج (أقصى) | 80MVP-P | 120MVP-P | 150MVP-P |
| الجهد adj.range | 12-14 فولت | 24-28 فولت | 48-55 فولت |
| تحمل الجهد | ± 2.0 ٪ | ± 1.0 ٪ | ± 1.0 ٪ |
| تنظيم الخط | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ |
| تنظيم الحمل | ± 1.0 ٪ | ± 1.0 ٪ | ± 1.0 ٪ |
| إعداد ، وقت الصعود | 1200 مللي ثانية، 60 مللي ثانية/230 فولت تيار متردد 2000 مللي ثانية، 60 مللي ثانية/115 فولت تيار متردد (حمولة كاملة) |
| امسك الوقت | 60 مللي ثانية/230 فولت تيار متردد 12 مللي ثانية/115 فولت تيار متردد (حمولة كاملة) |
| مدخل | نطاق الجهد | 90 ~ 264 فولت تيار متردد، 120 ~ 370 فولت تيار مستمر |
| تكرار | 47 ~ 63Hz |
| كفاءة | 85.5% | 87.5% | 88.5 ٪ |
| تيار التيار المتردد | 1.45 أمبير/115 فولت تيار متردد ، 0.9 أمبير/230 فولت تيار متردد |
| inrush curent | 20 أمبير/115 فولت تيار متردد، 35 أمبير/230 فولت تيار متردد |
| تسرب تيار | <0.75ma / 240vac |
| حماية | الحمل الزائد | 105 ~ 130% طاقة الإخراج المقدرة |
| نوع الحماية: الحد الحالي المستمر، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
| فوق الجهد | 14-17 فولت | 29-33 فولت | 56-65 فولت |
| نوع الحماية: إيقاف تشغيل الجهد O/P ، أعد الطاقة للاسترداد |
| أكثر من درجة الحرارة | قم بإيقاف تشغيل جهد o/p، وأعد تشغيله للاستقبال |
| بيئة | درجة حرارة العمل | -20~ +60 درجة مئوية (ارجع إلى منحنى التخفيض كورقة بيانات من SMUN) |
| رطوبة العمل | 20 ~ 90 ٪ RH غير المتواصل |
| تخزين temp.humitidity | -40 ~ +85 ℃ ، 10 ~ 95 ٪ RH |
| temp.coefficat | ± 0.03 ٪/℃ (0 ~ 50 ℃) |
| اهتزاز | المكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6 |
أمان
| معايير السلامة | Ul508، TUV BS EN/EN62368-1، EAC TP TC 004، BSMI CNS14336-1 معتمد؛ (يتوافق مع BS EN/EN60204-1) |
| تحمل الجهد | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| مقاومة العزلة | I/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH |
| انبعاث EMC | الامتثال لـ BS EN/EN55032(CISPR32)، BS EN/EN61000-3-2، EAC TP TC 020، CNS13438 الفئة أ |
| EMC الحصانة | التوافق مع BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)، مستوى الصناعة الثقيلة، معايير A،EAC TP TC 020 |
| آحرون | MTBF | ≥506.6 ألف ساعة MIL-HDBK-217F (25 درجة مئوية) |
| البعد | 32*125.2*102 مللي متر (الطول * العرض * الارتفاع) |
| التعبئة | 0.51 كجم؛ 28 قطعة/15.3 كجم/1.22 قدم مكعب |
| ملحوظة | 1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة. 2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF. 3. التسامح: يتضمن تفاوت الإعداد، وتنظيم الخط، وتنظيم الحمل. 4. يعتبر مصدر الطاقة مكونًا سيتم تثبيته في المعدات النهائية. يجب إعادة تأكيد المعدات النهائية أنها لا تزال تلبي توجيهات EMC. 5. يوصى بخلوص التثبيت: 40 مم في الأعلى، 20 مم في الأسفل، 5 مم على الجانب الأيسر والأيمن عند تحميله بشكل دائم بكامل طاقته. في حالة كون الجهاز المجاور مصدرًا للحرارة، يوصى بخلوص 15 مم 6. قد تكون هناك حاجة إلى خفض الطاقة في ظل جهد الدخل المنخفض. يرجى التحقق من منحنى deating لمزيد من التفاصيل. 7. تعويض الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل. |
