وصف:
HDR عبارة عن سلسلة إمداد طاقة اقتصادية رفيعة للغاية للسكك الحديدية DIN، ويمكن تركيبها على قضبان التثبيت TS-35/7.5 أو TS-35/15. تم تصميم الجسم بعرض 70 مم (4SU)، مما يسمح بتوفير المساحة داخل الخزانات. تتبنى السلسلة بأكملها مدخلات التيار المتردد كاملة النطاق من 85VAC إلى 264VAC (تشغيل 277VAC) وتتوافق مع BS EN/EN61000-3-2، المعيار الذي ينظمه الاتحاد الأوروبي للتيار التوافقي.
تم تصميم HDR بغطاء بلاستيكي يمكنه منع المستخدم من المخاطر الكهربائية بشكل فعال. مع كفاءة عمل تصل إلى 90%، يمكن للسلسلة بأكملها أن تعمل في درجة الحرارة المحيطة بين -30 درجة مئوية و70 درجة مئوية تحت الحمل الحراري للهواء. وظائف الحماية الكاملة والشهادات ذات الصلة لأتمتة المنزل وأجهزة التحكم الصناعية (IEC 62368-1، UL508، UL62368-1، BS EN/EN61558-2-16) تجعل HDR منافسًا للغاية حل إمدادات الطاقة للتطبيقات المنزلية والصناعية.

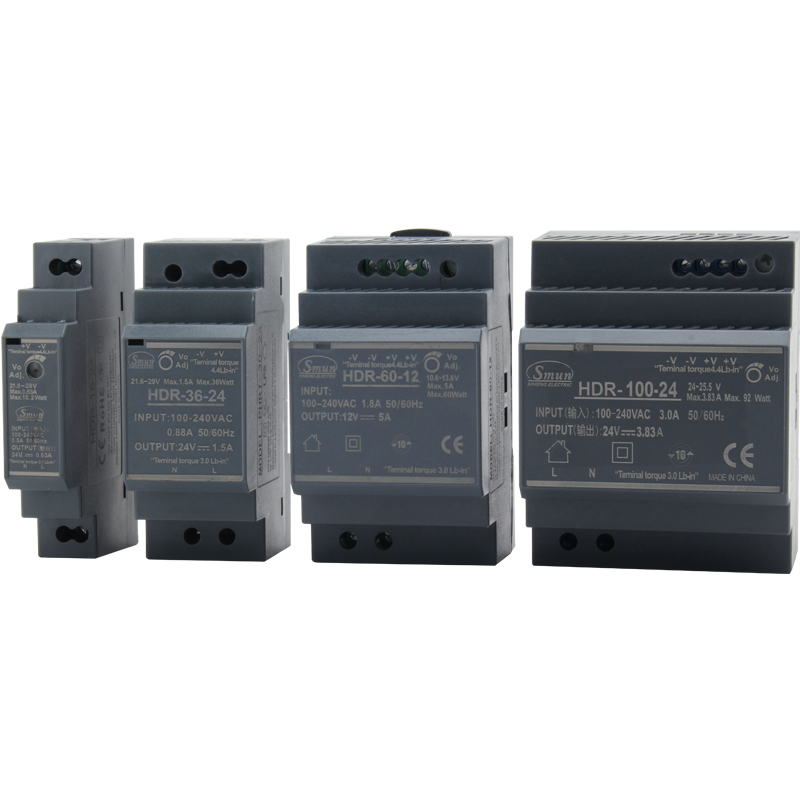

| مسلسل | القوة الكهربائية (واط) | الإدخال (VAC) | الإخراج (فدك) | الحجم (مم) | الضمان (سنوات) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17.5*90*54.5 | 2 |

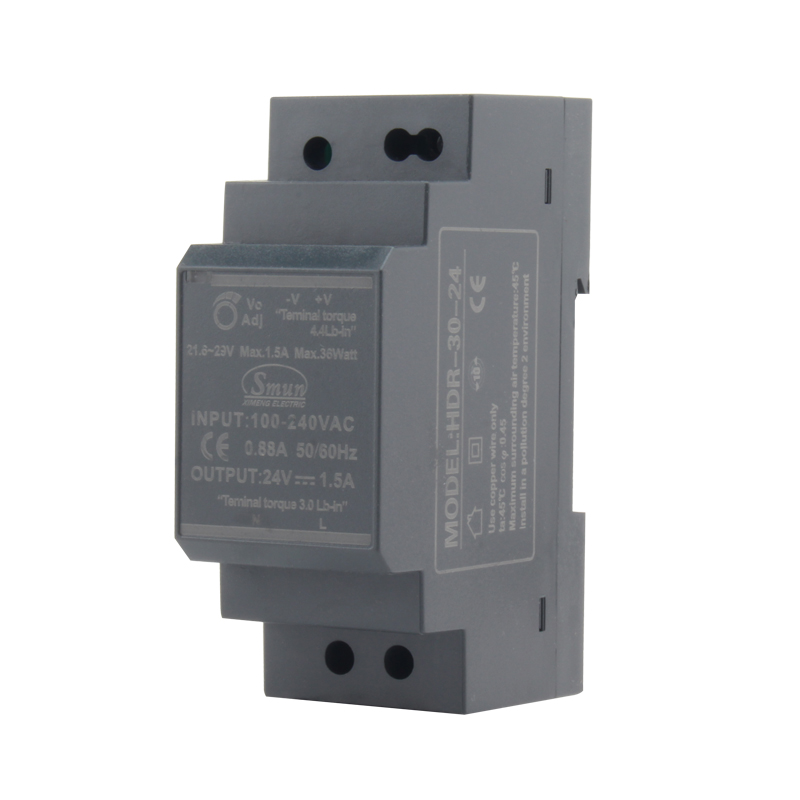

| تقرير التنمية البشرية-30 | 30 | 35*90*54.5 |
| HDR-60 | 60 | 52.5*90*54.5 |
| تقرير التنمية البشرية-100 | 100 | 70*90*54.5 |
| تقرير التنمية البشرية-150 | 150 | 105*90*54.5 |
سمات:
عرض فائق 70 مم (4SU)
الإدخال العالمي 85-264VAC
لا يوجد حمل الحد الأدنى المطلوب
ضبط ناتج العاصمة (± 10 ٪)
التبريد بواسطة الحمل الحراري المجاني -30 ~+70 ℃

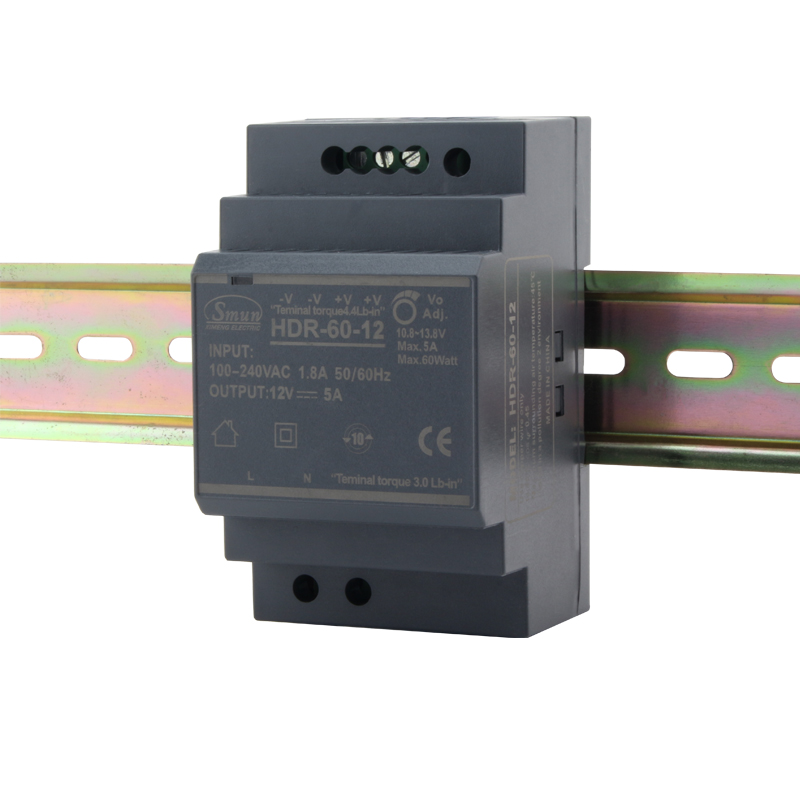

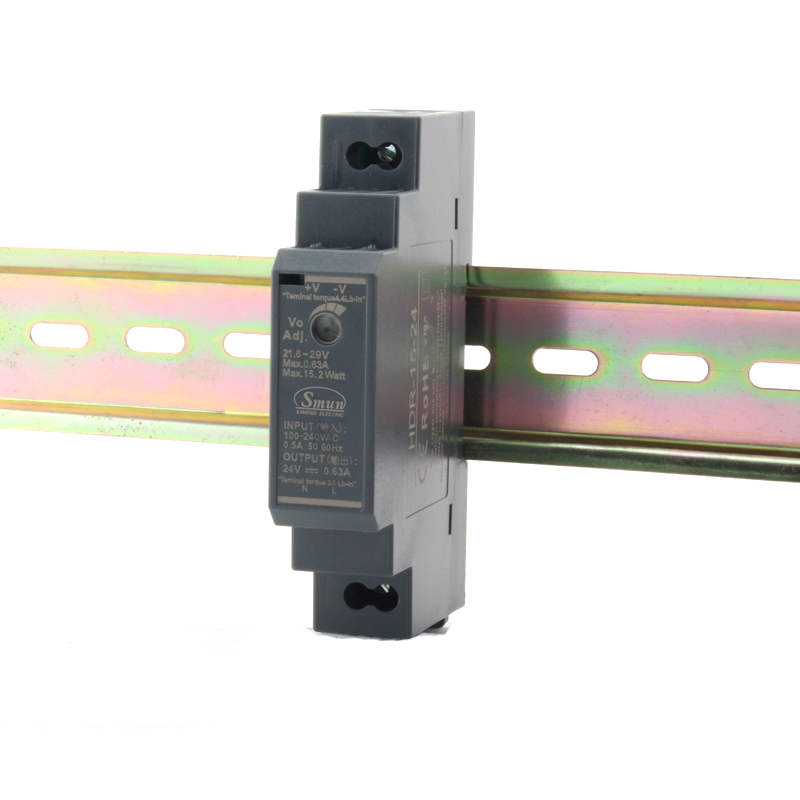

DIN Rail TS-35/7.5 أو 15
الحماية: دائرة قصيرة/زائد/فوق الجهد
مؤشر LED للسلطة
2 سنوات ضمان
التطبيقات:
نظام مراقبة الأسرة
بناء أتمتة
نظام التحكم الصناعي
أتمتة المصنع
جهاز كهربائي ميكانيكي
