سلسلة MDR من 10 وات إلى 100 وات مصدر طاقة صناعي رفيع للسكك الحديدية

القوة الكهربائية :
10 واط ~ 96 واط
سمات :
حالة من البلاستيك، ضئيلة جدا
1∅، مدخلات النطاق الكامل
لا يوجد استهلاك طاقة تحميل <0.75 واط ~ 1 واط
التجميع على السكك الحديدية الصناعية TS-35 / 7.5 أو 15
المدمج في وظيفة PFC النشطة
خرج إشارة DC OK (MDR-10/20)
جهة اتصال مرحل موافق DC (MDR-40/60/100)
الفئة الأولى، القسم 2 المواقع الخطرة T4 (MDR-40/60)
توافر الحالة:
الكمية:
رسالتك سلة الاستفسارات

  • مقاومة للأدوية المتعددة

  • SMUN

وصف:


MDR عبارة عن مصدر طاقة لوضع التبديل عالي الأداء مثبت على سكة DIN، مصمم خصيصًا للتطبيقات الصناعية، مما يوفر خرج تيار مستمر ثابت ومناسب بشكل مثالي للتركيب في خزائن التحكم أو المساحات الصغيرة الأخرى التي تتطلب تحويل طاقة فعال.


مسلسلالقوة الكهربائية (واط)الإدخال (VAC)الإخراج (فدك)الحجم (مم)الضمان (سنوات)
أم دي آر-10
85-2645،12،15،2422.5X90X1003
أم دي آر-20205،12،15،2422.5X90X100
مد-40405,12,24,4840x90x100
مد-60605,12,24,4840x90x100
مد-10010012,24,4855x90x100



سمات:

  • الطاقة المقدرة: يوفر MDR طاقة خرج، تلبي متطلبات الطاقة للأحمال متوسطة الحجم.

  • جهد الإدخال: إنه يدعم نطاقًا واسعًا من جهد إدخال التيار المتردد، عادةً من 85 فولت تيار متردد إلى 264 فولت تيار متردد، مما يضمن التشغيل المستقر عبر معايير الجهد العالمية المختلفة.

  • تكوين الإخراج: متوفر مع خيارات جهد الإخراج المختلفة، مع نموذج MDR المذكور الذي يوفر 5 فولت، 12 فولت، 24 فولت تيار مستمر، 48 فولت، مصمم للأجهزة التي تتطلب احتياجات جهد محددة.

  • تصميم نحيف للغاية: تم تصميم مصدر الطاقة مع وضع الكفاءة المكانية في الاعتبار، ويتميز بمظهر نحيف للغاية يسهل التثبيت في مساحات محدودة.

  • طريقة التركيب: يستخدم تركيب قضيب DIN القياسي (عادةً TS35/75 أو TS35/15)، مما يتيح التثبيت والصيانة السريعة.

  • كفاءة عالية: تتميز بكفاءة تحويل عالية، مما يقلل من فقدان الطاقة ويساهم في الحفاظ على الطاقة.

  • وظائف الحماية: تشتمل على آليات حماية من الحمل الزائد والدوائر القصيرة والجهد الزائد لضمان سلامة كل من مصدر الطاقة والمعدات المتصلة.

  • الإصدارات اللاسلكية: تقدم بعض الطرز تكوينات لاسلكية، بدون كابلات إخراج، مما يسمح للمستخدمين بالتوصيل وفقًا لمتطلباتهم المحددة.

  • مرشح EMI: مزود بفلتر EMI داخلي لقمع التداخل الكهرومغناطيسي بشكل فعال وتعزيز التوافق الكهرومغناطيسي.

  • بيئة التشغيل: مناسبة لمجموعة واسعة من درجات حرارة التشغيل، مما يضمن التشغيل المستقر على المدى الطويل في البيئات الصناعية.


التطبيقات:

  • الأتمتة الصناعية: تعمل على تشغيل أجهزة PLC، وأجهزة الاستشعار، والمحركات، وHMIs، وأنظمة التحكم الصناعية الأخرى.

  • المراقبة الأمنية: مناسبة لتشغيل كاميرات CCTV وأنظمة التحكم في الوصول وأنظمة الإنذار وغيرها من المعدات الأمنية.

  • إضاءة LED: تعمل كمحرك LED، مما يوفر الطاقة لأنظمة الإضاءة الصناعية أو التجارية.

  • معدات الاتصالات: توفر طاقة تيار مستمر ثابتة لمحولات الشبكة وأجهزة التوجيه والخوادم والبنية التحتية الأخرى للاتصالات.

  • الأجهزة: توفر دعمًا دقيقًا للطاقة لمعدات المختبرات وأدوات القياس والأجهزة المماثلة.


تحديد:

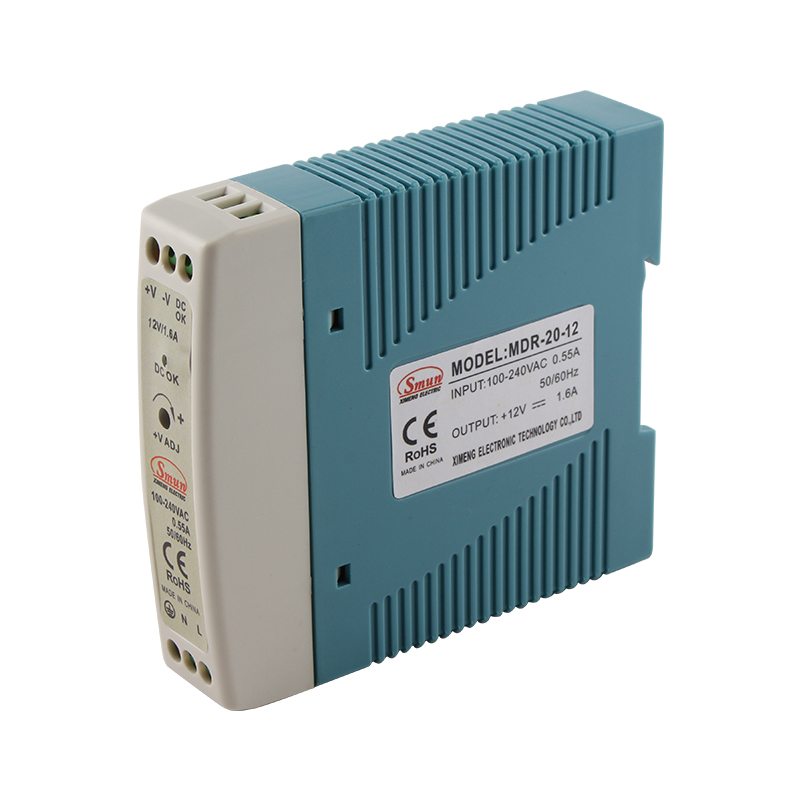

نموذجإم دي آر-20-12إم دي آر-20-24MDR-20-48
الإخراجالجهد العاصمة12 فولت24 فولت48 فولت
النطاق الحالي0-1.67 أ0-1أ0-0.4 أ
القوة المقدرة20 واط24 واط19.2 واط
ضوضاء تموج (أقصى)120MVP-P150MVP-P180MVP-P
الجهد adj.range10.8 ~ 13.2v21.6 ~ 26.4v43.2 ~ 52.8v
تحمل الجهد± 1.0 ٪± 1.0 ٪± 1.0 ٪
تنظيم الخط± 1.0 ٪± 1.0 ٪±0.2%
تنظيم الحمل± 1.0 ٪± 1.0 ٪± 0.5 ٪
إعداد ، وقت الصعود500 مللي ثانية، 30 مللي ثانية/230 فولت   تيار متردد 1000 مللي ثانية، 30 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
امسك الوقت50 مللي ثانية/230 فولت تيار متردد     20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخلنطاق الجهد85 ~ 264 فولت تيار متردد،    124 ~ 370 فولت تيار مستمر
تكرار47 ~ 63Hz
كفاءة80 ٪80 ٪84 ٪
تيار التيار المتردد0.55 أمبير/115 فولت تيار متردد،    0.35 أمبير/230 فولت تيار متردد
inrush curent20 أمبير/115 فولت تيار متردد، 40 أمبير/230 فولت تيار متردد
تسرب تيار<1ma / 240vac
حمايةالحمل الزائد105 ~ 160 طاقة الإخراج المقدرة
نوع الحماية: وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ.
فوق الجهد13.8 ~ 16.2v28.5 ~ 33.8 فولت41.4 ~ 48.6V
نوع الحماية: إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد إزالة حالة الخلل
وظيفةإشارة DC OK النشطة (الحد الأقصى)9 ~ 13.5 فولت/40 مللي أمبير
18 ~ 27 فولت/20 مللي أمبير41 ~ 54 فولت/10 مللي أمبير
بيئةدرجة حرارة العمل-20~ +70 درجة مئوية (ارجع إلى منحنى التخفيض كورقة بيانات من SMUN)
رطوبة العمل20 ~ 90 ٪ RH غير المتواصل
تخزين temp.humitidity-20 ~ +85 درجة مئوية، 10 ~ 90% رطوبة نسبية
temp.coefficat± 0.03 ٪/℃ (0 ~ 50 ℃)
اهتزازالمكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان
معايير السلامةالامتثال لمعايير السلامة CE و GB4943.1
تحمل الجهدI/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومة العزلةI/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
انبعاث EMCEN61000-3-2: 2014/EN61000-3-3: 2013
EMC الحصانةEN55032:2015/EN55035:2017/60950-1
آحرونMTBF236.9 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
البعد22.5*90*100 مللي متر (الطول * العرض * الارتفاع)
التعبئة0.19 كجم؛ 72 قطعة/14.7 كجم/0.91 قدم مكعب
ملحوظة

1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة.

2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF.

3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل.

4. يجب تقليل الخرج في حالة انخفاض جهد الإدخال، قم بالرجوع إلى مخطط منحنى التخفيض للحصول على التفاصيل.

5. يتم قياس طول وقت الإعداد عند البداية الباردة. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة إلى زيادة وقت الإعداد.

6.SPELESS الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.

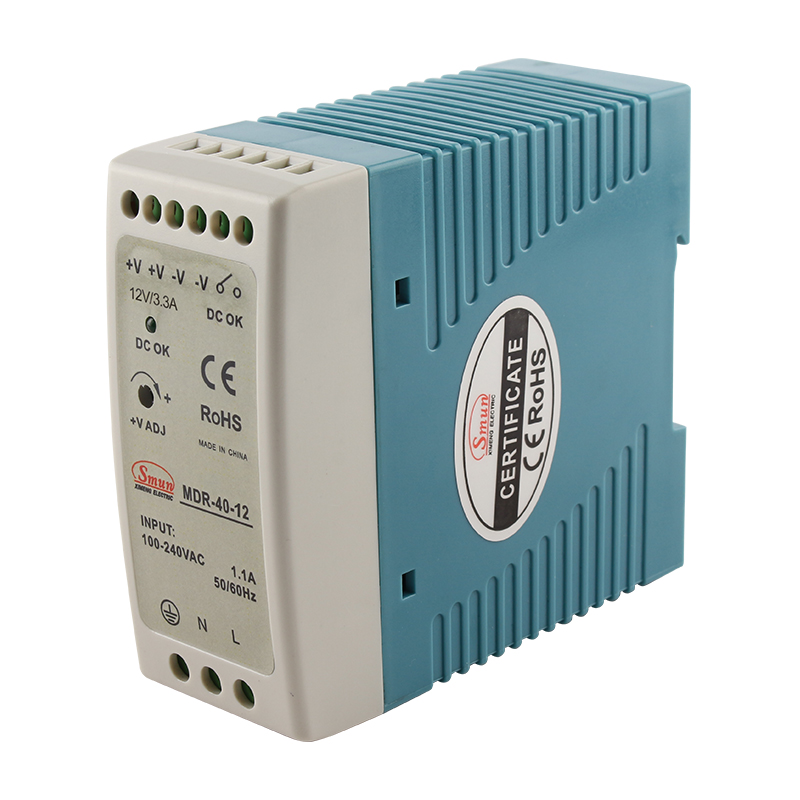

نموذجMDR-40-12MDR-40-24MDR-40-48
الإخراجالجهد العاصمة12 فولت24 فولت48 فولت
النطاق الحالي0-3.4a0-1.7 أ0-0.83A
القوة المقدرة40.8 واط40.8 واط39.8 واط
ضوضاء تموج (أقصى)120MVP-P150MVP-P180MVP-P
الجهد adj.range10.8 ~ 13.2v21.6 ~ 26.4v43.2 ~ 52.8v
تحمل الجهد± 1.0 ٪± 1.0 ٪± 1.0 ٪
تنظيم الخط± 1.0 ٪± 1.0 ٪±0.2%
تنظيم الحمل± 1.0 ٪± 1.0 ٪± 0.5 ٪
إعداد ، وقت الصعود500 مللي ثانية، 30 مللي ثانية/230 فولت   تيار متردد 1000 مللي ثانية، 30 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
امسك الوقت50 مللي ثانية/230 فولت تيار متردد     20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخلنطاق الجهد85 ~ 264 فولت تيار متردد،    124 ~ 370 فولت تيار مستمر
تكرار47 ~ 63Hz
كفاءة76 ٪80 ٪84 ٪
تيار التيار المتردد0.55 أمبير/115 فولت تيار متردد،    0.35 أمبير/230 فولت تيار متردد
inrush curent20 أمبير/115 فولت تيار متردد، 40 أمبير/230 فولت تيار متردد
تسرب تيار<1ma / 240vac
حمايةالحمل الزائد105 ~ 160 ٪ طاقة الإخراج مصنفة
نوع الحماية: وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ.
فوق الجهد13.8 ~ 16.2v28.5 ~ 33.8 فولت41.4 ~ 48.6V
نوع الحماية: إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد إزالة حالة الخلل
وظيفةإشارة DC OK النشطة (الحد الأقصى)9 ~ 13.5 فولت/40 مللي أمبير
18 ~ 27 فولت/20 مللي أمبير41 ~ 54 فولت/10 مللي أمبير
بيئةدرجة حرارة العمل-20~ +70 درجة مئوية (ارجع إلى منحنى التخفيض كورقة بيانات من SMUN)
رطوبة العمل20 ~ 90 ٪ RH غير المتواصل
تخزين temp.humitidity-20 ~ +85 درجة مئوية، 10 ~ 90% رطوبة نسبية
temp.coefficat± 0.03 ٪/℃ (0 ~ 50 ℃)
اهتزازالمكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان
معايير السلامةالامتثال لمعايير السلامة CE و GB4943.1
تحمل الجهدI/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومة العزلةI/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
انبعاث EMCEN61000-3-2: 2014/EN61000-3-3: 2013
EMC الحصانةEN55032:2015/EN55035:2017/60950-1
آحرونMTBF> 327.9 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
البعد40*90*100 مللي متر (الطول * العرض * الارتفاع)
التعبئة0.25 كجم
ملحوظة

1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة.

2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF.

3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل.

4. يجب تقليل الخرج في حالة انخفاض جهد الإدخال، قم بالرجوع إلى مخطط منحنى التخفيض للحصول على التفاصيل.

5. يتم قياس طول وقت الإعداد عند البداية الباردة. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة إلى زيادة وقت الإعداد.

6.SPELESS الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.

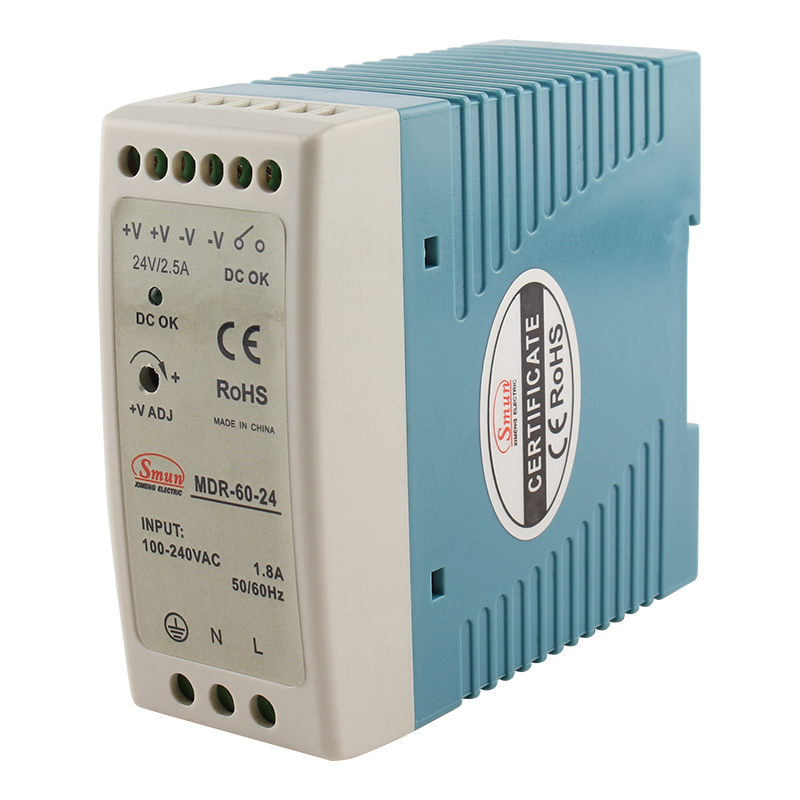

نموذجMDR-60-12إم دي آر-60-24MDR-60-48
الإخراجالجهد العاصمة12 فولت24 فولت48 فولت
النطاق الحالي0-5A0-2.5A0-1.25a
القوة المقدرة60W60W60W
ضوضاء تموج (أقصى)120MVP-P150MVP-P180MVP-P
الجهد adj.range10.8 ~ 13.2v21.6 ~ 26.4v43.2 ~ 52.8v
تحمل الجهد± 1.0 ٪± 1.0 ٪± 1.0 ٪
تنظيم الخط± 1.0 ٪± 1.0 ٪±0.2%
تنظيم الحمل± 1.0 ٪± 1.0 ٪± 0.5 ٪
إعداد ، وقت الصعود500 مللي ثانية، 30 مللي ثانية/230 فولت   تيار متردد 1000 مللي ثانية، 30 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
امسك الوقت50 مللي ثانية/230 فولت تيار متردد     20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخلنطاق الجهد85 ~ 264 فولت تيار متردد،    124 ~ 370 فولت تيار مستمر
تكرار47 ~ 63Hz
كفاءة76 ٪80 ٪84 ٪
تيار التيار المتردد0.55 أمبير/115 فولت تيار متردد،    0.35 أمبير/230 فولت تيار متردد
inrush curent20 أمبير/115 فولت تيار متردد، 40 أمبير/230 فولت تيار متردد
تسرب تيار<1ma / 240vac
حمايةالحمل الزائد105 ~ 160 ٪ طاقة الإخراج مصنفة
نوع الحماية: وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ.
فوق الجهد13.8 ~ 16.2v28.5 ~ 33.8 فولت41.4 ~ 48.6V
نوع الحماية: إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد إزالة حالة الخلل
وظيفةإشارة DC OK النشطة (الحد الأقصى)9 ~ 13.5 فولت/40 مللي أمبير
18 ~ 27 فولت/20 مللي أمبير41 ~ 54 فولت/10 مللي أمبير
بيئةدرجة حرارة العمل-20~ +70 درجة مئوية (ارجع إلى منحنى التخفيض كورقة بيانات من SMUN)
رطوبة العمل20 ~ 90 ٪ RH غير المتواصل
تخزين temp.humitidity-20 ~ +85 درجة مئوية، 10 ~ 90% رطوبة نسبية
temp.coefficat± 0.03 ٪/℃ (0 ~ 50 ℃)
اهتزازالمكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان
معايير السلامةالامتثال لمعايير السلامة CE و GB4943.1
تحمل الجهدI/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومة العزلةI/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
انبعاث EMCEN61000-3-2: 2014/EN61000-3-3: 2013
EMC الحصانةEN55032:2015/EN55035:2017/60950-1
آحرونMTBF> 299.2 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
البعد40*90*100 مللي متر (الطول * العرض * الارتفاع)
التعبئة0.25 كجم
ملحوظة

1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة.

2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF.

3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل.

4. يجب تقليل الخرج في حالة انخفاض جهد الإدخال، قم بالرجوع إلى مخطط منحنى التخفيض للحصول على التفاصيل.

5. يتم قياس طول وقت الإعداد عند البداية الباردة. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة إلى زيادة وقت الإعداد.

6.SPELESS الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.

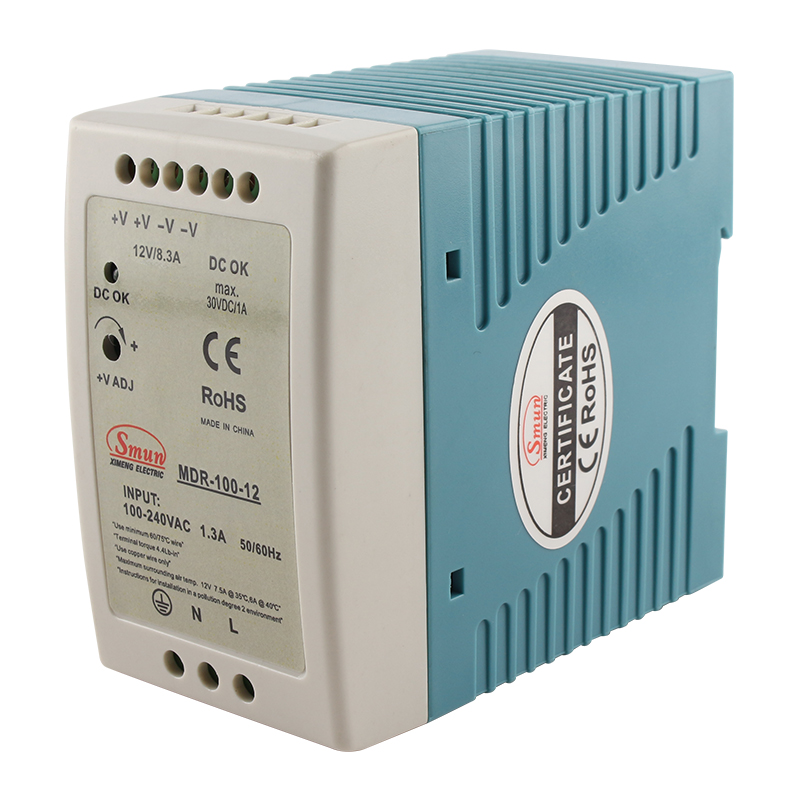

نموذجأم دي آر-100-12إم دي آر-100-24MDR-100-48
الإخراجالجهد العاصمة12 فولت24 فولت48 فولت
النطاق الحالي0-8.3a0-4.2a0-2.1a
القوة المقدرة99.6W100.8W100.5W
ضوضاء تموج (أقصى)120MVP-P150MVP-P180MVP-P
الجهد adj.range10.8 ~ 13.2v21.6 ~ 26.4v43.2 ~ 52.8v
تحمل الجهد± 1.0 ٪± 1.0 ٪± 1.0 ٪
تنظيم الخط± 1.0 ٪± 1.0 ٪±0.2%
تنظيم الحمل± 1.0 ٪± 1.0 ٪± 0.5 ٪
إعداد ، وقت الصعود500 مللي ثانية، 30 مللي ثانية/230 فولت   تيار متردد 1000 مللي ثانية، 30 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
امسك الوقت50 مللي ثانية/230 فولت تيار متردد     20 مللي ثانية/115 فولت تيار متردد (حمولة كاملة)
مدخلنطاق الجهد85 ~ 264 فولت تيار متردد،    124 ~ 370 فولت تيار مستمر
تكرار47 ~ 63Hz
كفاءة76 ٪80 ٪84 ٪
تيار التيار المتردد0.55 أمبير/115 فولت تيار متردد،    0.35 أمبير/230 فولت تيار متردد
inrush curent20 أمبير/115 فولت تيار متردد، 40 أمبير/230 فولت تيار متردد
تسرب تيار<1ma / 240vac
حمايةالحمل الزائد105 ~ 160 ٪ طاقة الإخراج مصنفة
نوع الحماية: وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ.
فوق الجهد13.8 ~ 16.2v28.5 ~ 33.8 فولت41.4 ~ 48.6V
نوع الحماية: إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد إزالة حالة الخلل
وظيفةإشارة DC OK النشطة (الحد الأقصى)9 ~ 13.5 فولت/40 مللي أمبير
18 ~ 27 فولت/20 مللي أمبير41 ~ 54 فولت/10 مللي أمبير
بيئةدرجة حرارة العمل-20~ +70 درجة مئوية (ارجع إلى منحنى التخفيض كورقة بيانات من SMUN)
رطوبة العمل20 ~ 90 ٪ RH غير المتواصل
تخزين temp.humitidity-20 ~ +85 درجة مئوية، 10 ~ 90% رطوبة نسبية
temp.coefficat± 0.03 ٪/℃ (0 ~ 50 ℃)
اهتزازالمكون ： 10 ~ 500Hz ، 2G 10min./1 دورة ， 60 دقيقة. كل على طول x ، y ، z axes ؛ التثبيت: الامتثال IEC60068-2-6
أمان
معايير السلامةالامتثال لمعايير السلامة CE و GB4943.1
تحمل الجهدI/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومة العزلةI/PO/P ، I/P-FG ، O/P-FG:> 100M أوم/500VDC/25 ℃/70 ٪ RH
انبعاث EMCEN61000-3-2: 2014/EN61000-3-3: 2013
EMC الحصانةEN55032:2015/EN55035:2017/60950-1
آحرونMTBF> 346 ألف ساعة MIL-HDBK-217F (25 درجة مئوية)
البعد55*90*100 مللي متر (الطول * العرض * الارتفاع)
التعبئة0.45 كجم
ملحوظة

1. يتم قياس جميع المعلمات التي لم يتم ذكرها خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة.

2. يتم قياس Ripple & Noise عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج ملتوي 12 'مع مكثف متوازي 0.1UF و 47UF.

3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل.

4. يجب تقليل الخرج في حالة انخفاض جهد الإدخال، قم بالرجوع إلى مخطط منحنى التخفيض للحصول على التفاصيل.

5. يتم قياس طول وقت الإعداد عند البداية الباردة. قد يؤدي تشغيل/إيقاف تشغيل مصدر الطاقة إلى زيادة وقت الإعداد.

6.SPELESS الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل.



download SMUN-MDR-10-英文版.pdf

download Smun-MDR-20-Specs.pdf

download Smun-MDR-40- 英文版 .pdf

download Smun-MDR-60-英文版 .pdf

download Smun-MDR-100-英文版 .pdf

على:
تحت:
din السكك الحديدية امدادات الطاقة مصدر طاقة مثبت على السكك الحديدية Din مزود الطاقة الصناعية إمدادات الطاقة MDR أم دي آر-10 أم دي آر-20 مد-40 مد-60 مد-100

اتصل بنا

No.88 Chating North Road ، Liushi ، Yueqing ، Zhejiang ، الصين ، 325604
  86-13868370609+
 86-0577-62657774+

روابط سريعة

روابط سريعة

Copyright © 2021 Zhejiang Ximeng Electronic Technology Co., Ltd. Support by Leadong  Sitemap
اتصل بنا
