في الأتمتة الصناعية ولوحات التحكم، يؤدي توصيل الطاقة غير الموثوق بها في كثير من الأحيان إلى توقف خطوط الإنتاج. تظل نقطة الفشل الأساسية لأجهزة PLC وأجهزة الاستشعار ووحدات الاتصال. غالبًا ما يبالغ المهندسون في تحديد مكونات الطاقة أو يقللون من تحديدها أثناء التصميم الأولي للوحة. إنهم عادةً يسيئون فهم كيفية أداء نطاقات جهد الإدخال والعزل الجلفاني في الواقع تحت ضغط العالم الحقيقي. يؤدي سوء الفهم هذا إلى زيادة نفقات الأجهزة الأولية دون داع. والأسوأ من ذلك أنه يخلق نقاط ضعف شديدة في النظام، مما يعرض اللوحات المنطقية الحساسة لحلقات أرضية مدمرة وارتفاعات الجهد العابرة.
لقد صممنا هذا الدليل لمساعدتك في بناء بنية طاقة أكثر قوة. ستجد أدناه إطارًا ملموسًا يركز على القرار لتقييم تفاوتات المدخلات. نحن نستكشف أيضًا متطلبات العزل الصارمة المصممة خصيصًا لبيئات الألواح الصناعية. من خلال إتقان هذه المفاهيم الأساسية، يمكنك حماية المعدات الحساسة وتبسيط عملية التصميم الخاصة بك ومنع الأعطال الميدانية غير المتوقعة قبل حدوثها.
الوجبات السريعة الرئيسية
- نطاق الإدخال يحدد المرونة: تحديد نسبة الإدخال الصحيحة (على سبيل المثال، 2:1 مقابل 4:1) يحدد قدرة النظام على البقاء على قيد الحياة عند انخفاض جهد البطارية، وتدهور جهد الكابل، والعابرين في تبديل الحمل.
- يتعلق العزل بسلامة النظام، وليس فقط بالسلامة: يعد العزل الجلفاني أمرًا بالغ الأهمية لكسر الحلقات الأرضية ومنع انتشار الأخطاء بين المحركات عالية الطاقة والدوائر المنطقية الحساسة.
- عامل الشكل يملي الواقع الحراري: عند تقييم محول DIN للسكك الحديدية DC DC ، يجب أن تكون مواصفات الورق الخاصة بالعزل ونطاق الإدخال مرجعية ترافقية مع منحنيات deating والقيود الحرارية للخزانة. الرسم البياني:
1. التأثير الهندسي لنطاق جهد الدخل
نادراً ما توفر مصادر الطاقة في البيئات الصناعية منحنى جهد مسطحًا ومثاليًا. إن فهم كيفية تعامل المحول مع هذه التقلبات يتطلب نظرة فاحصة على نسب جهد الدخل. عادةً ما تحدد الشركات المصنعة هذه النطاقات بنسب 2:1 أو 4:1 أو 8:1. تمثل هذه الأرقام الحد الأقصى لجهد الإدخال مقسومًا على الحد الأدنى لجهد الإدخال.
على سبيل المثال، قد يستخدم نظام 24 فولت الاسمي محولًا 2:1. تقبل هذه الوحدة أي شيء من 18 فولت إلى 36 فولت. قد يقبل المحول 4:1 المصمم لنفس الناقل الاسمي 24 فولت 9 فولت إلى 36 فولت. يمكن أن يمتد محول 8:1 فائق الاتساع من 9 فولت إلى 75 فولت. يؤثر اختيار النسبة الصحيحة بشكل مباشر على مدى قدرة أجهزتك على تحمل الضغط الكهربائي البيئي اليومي.
التعامل مع العابرين والانخفاضات
يعد نطاق الإدخال الواسع أمرًا إلزاميًا لأي نظام مدعوم بالبطارية. تتقلب بنوك بطاريات الرصاص الحمضية أو الليثيوم بشكل كبير بناءً على حالة شحنها. قد يصل جهد بطارية 24 فولت إلى 27.6 فولت أثناء الشحن بالجملة. ومع ذلك، يمكن أن ينخفض إلى أقل من 19 فولت خلال دورة التفريغ العميق. إذا قمت بتحديد محول مع نافذة إدخال ضيقة، فسيتم إيقاف تشغيل النظام قبل الأوان. تفقد قدرات المراقبة المهمة عندما ينخفض جهد البطارية إلى ما دون عتبة تشغيل المحول.
يؤدي تبديل التحميل إلى حدوث صداع مماثل. عندما تبدأ المحركات الكبيرة، أو الملفات اللولبية، أو المحركات في العمل على ناقل DC مشترك، فإنها تسحب تيارات تدفق هائلة. يؤدي هذا الطلب المفاجئ إلى انخفاض جهد الحافلة المحلية بشكل حاد لبضعة أجزاء من الثانية. يتراجع هذا الجهد الموضعي بسهولة عن وحدات التحكم المنطقية الحساسة. يتنقل المحول 4:1 أو 8:1 بسهولة عبر هذه الانخفاضات اللحظية، مما يحافظ على استقرار الإلكترونيات النهائية.
مقايضات التكلفة مقابل القدرة
يواجه المهندسون مقايضة مميزة عند اختيار نطاقات الإدخال. توفر نطاقات الإدخال الأوسع تنوعًا هائلاً. أنها تسمح لفرق المشتريات بدمج وحدات SKU. يمكنك استخدام نموذج محول واحد 4:1 عبر لوحات التحكم 12 فولت و24 فولت. وهذا يقلل من تعقيد المخزون.
ومع ذلك، فإن هذا التنوع يجلب التنازلات. غالبًا ما تجبر نطاقات الإدخال الواسعة للغاية المصممين على قبول ذروة كفاءة كهربائية أقل قليلاً. يجب أن تعمل مكونات التبديل الداخلية بجهد أكبر لخفض دخل 75 فولت مقارنة بإدخال 24 فولت ثابت. علاوة على ذلك، تتطلب المحولات ذات النسبة العالية عمومًا سعر شراء أعلى بسبب التصميمات المغناطيسية الداخلية الأكثر تعقيدًا. يجب عليك تحديد نطاقات أوسع فقط عندما تتطلب تقلبات الحافلة ذلك.
2. العزلة الجلفانية: متى ولماذا يتطلبها نظامك
تعمل العزلة الجلفانية على فصل دوائر الإدخال والإخراج فعليًا داخل مصدر الطاقة. يمنع التيار المباشر من التدفق بين مصدر الطاقة الأساسي والحمل الثانوي. يتم نقل الطاقة عبر هذا الحاجز باستخدام المجالات المغناطيسية داخل المحول أو عبر موجات الضوء داخل optocoupler. تعمل هذه الفجوة المادية كدرع غير مرئي للإلكترونيات الخاصة بك.
مصفوفة القرار: غير المعزولين مقابل المعزولين
قبل تحديد أحد المكونات، يجب عليك تقييم بيئة التشغيل بعناية. تشترك المحولات غير المعزولة في أرضية مشتركة بين الإدخال والإخراج. فهي أقل تكلفة، وتعمل بكفاءة عالية، وتحتل مساحة مادية أصغر. نستخدمها عادةً لتنظيم نقطة التحميل المحلية حيث تظل إمكانات الأرض مستقرة تمامًا.
تكلف المحولات المعزولة أكثر وتتطلب مساحة أكبر. ومع ذلك، فإن البيئات الصناعية القاسية تتطلب ذلك تمامًا. لتبسيط عملية الاختيار، قم بمراجعة الرسم البياني أدناه.
معايير تقييم | مصفوفة قرار المحول المعزول مقابل غير المعزول | المحولات غير المعزولة | المحولات المعزولة |
| التأريض المشترك | المدخلات والمخرجات تشترك في الأرض. | يتم فصل أسباب الإدخال والإخراج تمامًا. |
| التطبيق الأساسي | تنظيم نقطة التحميل (PoL) على PCB واحد مستقر. | أرضيات المصانع القاسية، وأجهزة الاستشعار عن بعد، وعقد الاتصالات. |
| مناعة الضوضاء | قليل. عرضة لضوضاء الحافلة. | عالي. يحجب الضوضاء الكهربائية ذات الوضع الشائع. |
| البصمة والتكلفة | مدمجة للغاية وغير مكلفة بشكل عام. | أكبر بسبب المحولات الداخلية. ارتفاع السعر الأولي. |
الدوافع الأساسية التي تتطلب العزلة
السبب الرئيسي الذي يجعل المهندسين يفرضون العزل هو التخلص من الحلقة الأرضية. في المصانع الكبيرة، نادرًا ما تكون نقاط التأريض الموجودة في أطراف مختلفة من المبنى لها نفس الإمكانات الكهربائية. إذا قمت بتوصيل مستشعر تناظري أو ناقل اتصالات RS-485 عبر إمكانات أرضية مختلفة دون عزل، فإن التيارات الشاردة تتدفق عبر كابلات البيانات. تؤدي هذه التيارات الضالة إلى إتلاف حزم البيانات وتقليل دقة الإشارة التناظرية.
عزل الخطأ بمثابة المحرك الرئيسي الثاني. تخيل حدوث دائرة كهربائية قصيرة كارثية في حافلة أولية ذات جهد عالي. محول معزول يحتوي على هذا الفشل. إنه يمنع ارتفاع الجهد الهائل من عبور الحاجز وقلي وحدات التحكم الدقيقة الدقيقة في الجانب الثانوي.
وأخيرا، فإن الامتثال التنظيمي يفرض حدود العزل. يجب أن تستوفي الأنظمة المصممة للبيئات الطبية أو السكك الحديدية أو المتفجرة معايير السلامة الصارمة. يتطلب المعيار IEC/UL 62368-1 في كثير من الأحيان جهدًا محددًا لمقاومة العزل الكهربائي، مثل 1.5 كيلو فولت، أو 3 كيلو فولت، أو 4 كيلو فولت، لضمان سلامة المشغل أثناء ظروف الخطأ.
3. تقييم محول DIN Rail DC DC للبيئات الصناعية
يتطلب تصميم اللوحات الصناعية النظر إلى ما هو أبعد من المواصفات الكهربائية الأساسية. عند تقييم محول DIN Rail DC DC ، يؤثر عامل الشكل بشكل كبير على موثوقية النظام. يجب عليك ترجمة المواصفات المخبرية على مستوى ثنائي الفينيل متعدد الكلور إلى حقائق خزانة التحكم.
سياق عامل الشكل
التثبيت مهم للغاية. يواجه المحول الملحوم على لوحة دوائر في الهواء الطلق ديناميكيات حرارية مختلفة تمامًا عن المحول المثبت بإحكام على سكة معدنية. تعاني خزائن التحكم الصناعية من تراكم الحرارة الموضعي الشديد. تعمل محركات المحركات وإمدادات الطاقة والموصلات على توليد الطاقة الحرارية. نظرًا لأن خزانات IP67 أو IP20 محكمة الغلق للغاية تفتقر إلى تبريد الهواء القسري، يجب أن يظل المحول الذي اخترته على قيد الحياة من خلال الحمل الحراري الطبيعي وحده.
يجب أن تحافظ الوحدة على سلامة عزلها الدقيقة وتنظيم الإدخال الصارم أثناء الخبز في درجات الحرارة المحيطة التي تتجاوز بسهولة 60 درجة مئوية. إذا انحرفت الأصيص الداخلي أو تباعد المكونات تحت الحرارة، فإن حاجز العزل يفشل.
معايير التقييم للقائمة المختصرة
عند اختيار محول DIN Rail DC DC التالي ، قم بتطبيق معايير التقييم الثلاثة الصارمة هذه:
- أداء EMI/EMC: هل تفي الوحدة بمعايير انبعاثات EN55032 من الفئة B دون الحاجة إلى مكونات تصفية خارجية؟ تقوم خزائن التحكم بتعبئة المعدات بإحكام. سوف يقوم المحول الصاخب بربط التداخل حثيًا مع أسلاك الاستشعار التناظرية المجاورة. يعد التصفية المضمنة أمرًا ضروريًا للتباعد الضيق.
- درجة حرارة التشغيل وخفض القدرة: لا تقم فقط بقراءة تصنيف درجة الحرارة القصوى. فحص منحنى ديراتينج. الوحدة التي تم تصنيفها بـ 15 واط عند 25 درجة مئوية قد توفر بأمان 8 واط فقط عند 65 درجة مئوية. إن تقييم كيفية عمل الوحدة داخل لوحة ساخنة مغلقة يمنع عمليات الإغلاق الغامضة في فصل الصيف.
- الحماية المتكاملة: لا يمكن للعزل وحده أن يمنع جميع حالات الفشل. تحقق من وجود OVP (حماية الجهد الزائد)، وOLP (حماية الحمل الزائد)، وSCP (حماية الدائرة القصيرة). يجب أن يتم تشغيل هذه الآليات تلقائيًا وتتعافى بأمان بمجرد إزالة الخطأ.
أفضل الممارسات: اترك دائمًا مسافة لا تقل عن 5 ملم على جانبي الوحدة المبردة بالحمل الحراري. تسمح هذه الفجوة بتدفق الهواء العمودي لسحب الحرارة بعيدًا عن الهيكل.
4. التنفيذ في العالم الحقيقي: تحديد حجم محول DDR-15 DC-DC
دعونا نطبق إطار التقييم هذا على سيناريو عملي. تخيل أنك بحاجة إلى تحديد حل منخفض الطاقة لعقدة التحكم الموزعة. تعمل هذه العقدة كبوابة لإنترنت الأشياء داخل مصنع سيارات صاخب. تقوم البوابة بسحب البيانات من الأجهزة التسلسلية القديمة وتدفعها إلى العمود الفقري الصناعي لشبكة إيثرنت.
تطبيق الإطار

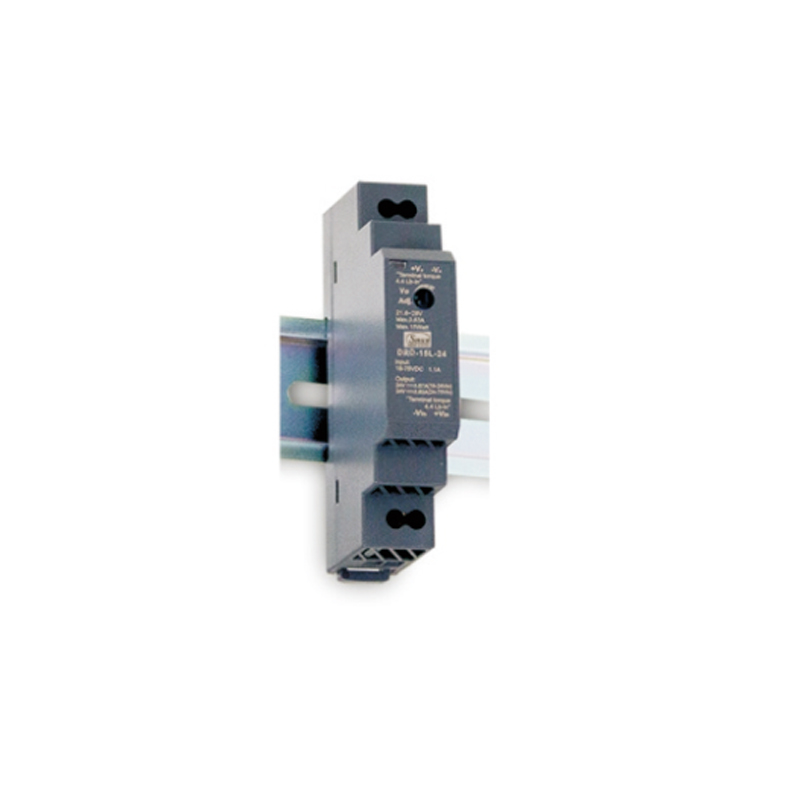

تناسب وحدة مثل محول DDR-15 DC-DC هذا السيناريو تمامًا نظرًا لسماتها الهندسية المحددة. أولاً، نقوم بفحص التحقق من صحة نطاق الإدخال. يتميز هذا الجهاز بقدرة 15 واط بقدرة إدخال واسعة للغاية تبلغ 4:1. يقبل بشكل مريح إما 9-36 فولت أو 18-75 فولت حسب الطراز الدقيق.
تعمل هذه النافذة الواسعة على توحيد قائمة المواد (BOM). من المحتمل أن تستخدم أرضية المصنع جهودًا متفاوتة للحافلة. تعمل بعض الخزانات على 12 فولت، في حين تعمل البعض الآخر على تشغيل حافلات 24 فولت ذات الأحمال الثقيلة والمعرضة لتقلبات الجهد الشديدة. يتعامل نموذج محول واحد مع كلتا البيئتين بسلاسة، مما يلغي الحاجة إلى تخزين أشكال متعددة.
العزلة والقيود المادية
بعد ذلك، قم بتحليل مواصفات العزل. يوفر تصنيف عزل الإدخال/الإخراج 4kVdc مناعة قوية بشكل لا يصدق. تحتوي أرضيات المصنع على طفرات عابرة ضخمة من معدات اللحام ومحركات التردد المتغيرة. يضمن حاجز 4 كيلو فولت أن هذه المسامير لا يمكنها الانتقال عبر خطوط الطاقة وتدمير المعالج الدقيق الحساس داخل بوابة إنترنت الأشياء.
وأخيرا، تحدد القيود المادية سهولة الاستخدام. تحمل عقارات DIN للسكك الحديدية علاوة عالية. دائمًا ما تنفد مساحة لوحات التحكم. تسمح المقاطع الجانبية فائقة النحافة، التي يبلغ عرضها حوالي 17.5 مم، للمهندسين بتعبئة المزيد من العقد الوظيفية على السكة. على الرغم من هذا العرض الضيق، يضمن التصميم الداخلي الدقيق بقاء مسافات الزحف والخلوص المطلوبة لعزل 4 كيلو فولت سليمة.
5. مخاطر التبني الشائعة واستراتيجيات التخفيف منها
حتى المهندسين المتمرسين أحيانًا يسيئون تفسير أوراق بيانات مصدر الطاقة. سوء فهم هذه المواصفات يؤدي مباشرة إلى فشل سابق لأوانه في المجال. فيما يلي، نقوم بتفصيل ثلاثة مخاطر شائعة للتبني وكيف يمكنك التخفيف منها بشكل استباقي.
الخلط بين جهد العزل وجهد العمل
يفترض العديد من المصممين أن تصنيف "عزل 1500 فولت تيار مستمر" يعني أن المحول يمكن أن يعمل بشكل مستمر عبر فرق جهد 1000 فولت. هذا الافتراض خطير.
التخفيف: يجب أن تدرك أن تصنيفات جهد العزل تشير عادةً إلى اختبار تحمل مدته 60 ثانية. يمثل هذا الرقم الحد الأقصى للارتفاع العابر الذي يمكن أن يحجبه الحاجز مؤقتًا. ولا يشير إلى القدرة التشغيلية المستمرة. قم دائمًا بمراجعة ورقة البيانات لمعرفة حد 'جهد التشغيل المستمر'. عادة ما يكون هذا الرقم أقل بكثير، وغالبًا ما يكون حوالي بضع مئات من الفولتات. يؤدي تجاوز جهد العمل المستمر إلى تدهور العزل الداخلي بمرور الوقت.
تجاهل الحد الأدنى من متطلبات التحميل
تتطلب بعض طبولوجيا الطاقة المحددة الحد الأدنى من التحميل لتعمل بشكل صحيح. إذا قمت بتوصيل محول بدائرة مستشعر تدخل في وضع السكون أحيانًا، فقد ينخفض استهلاك الطاقة إلى ما يقرب من الصفر.
التخفيف: تتطلب بعض تصميمات المحولات القديمة حملاً أدنى بنسبة 10% على الأقل للحفاظ على مخرجات مستقرة. بدون هذا الحمل، يمكن أن ينجرف جهد الخرج إلى مستويات عالية بشكل خطير، مما قد يؤدي إلى تلف أجهزة الاستشعار المتصلة. تحقق مما إذا كان المحول الموجود في القائمة المختصرة يدعم متطلبات 'عدم وجود حد أدنى للتحميل'. تتعامل منظمات التبديل الحديثة عادةً مع ظروف الحمل الصفري بأمان، ولكن يجب عليك تأكيد ذلك بشكل صريح في الوثائق الفنية.
يطل على ديراتينج الحراري
يبدو تحديد محول بقدرة 15 وات لحمل مستمر بقدرة 15 وات أمرًا منطقيًا على الورق. ومع ذلك، فإن تنفيذ ذلك في حاوية تبلغ درجة حرارتها 55 درجة مئوية يضمن عمرًا قصيرًا للمكون. تقلل الحرارة بشكل كبير من كفاءة المكونات وقدرتها.
التخفيف: لا تقم مطلقًا بتشغيل أحد مكونات الطاقة بقدرة 100% في بيئة حارة. قم دائمًا بحساب حملك الفعلي استنادًا إلى منحنى تخفيض درجة الحرارة المرتفع الخاص بالشركة المصنعة. قم بتطبيق معيار 20٪ إلى 30٪ من مساحة الإرتفاع. إذا كان الحد الأقصى للحمل الخاص بك يتطلب 15 واط في لوحة ساخنة، فمن المحتمل أنك تحتاج إلى تحديد محول بقدرة 20 واط أو 30 واط لضمان الموثوقية على المدى الطويل.
خاتمة
يمثل نطاق الإدخال والعزل الجلفاني أكثر بكثير من مجرد مواصفات خانة الاختيار الأساسية. إنها بمثابة الأساس لبنية نظام التحكم بالكامل. إن سوء تقدير هذه المعلمات يعرض لوحات المنطق الخاصة بك إلى حلقات أرضية، وتراجع الجهد، والارتفاعات العابرة الكارثية. من خلال التعامل مع وحدة الطاقة كإجراء وقائي بالغ الأهمية بدلاً من كونها ملحقًا بسيطًا، يمكنك تحسين وقت تشغيل النظام بشكل كبير.
قم بمحاذاة نسبة الإدخال مباشرة مع تقلب مصدر الطاقة الخاص بك. قم بمطابقة مستويات العزل بدقة مع الضوضاء البيئية ومخاطر الامتثال للسلامة. علاوة على ذلك، قم دائمًا بإعطاء الأولوية لعوامل الشكل التي تم التحقق منها لبيئات الخزانة عالية الحرارة.
كخطوة تالية، حدد ميزانية الطاقة الدقيقة وتحمل الجهد لبناء اللوحة القادمة. قم بتنزيل واستشارة منحنيات التخفيض الحراري للمحولات المدرجة في القائمة المختصرة. أخيرًا، اطلب عينات هندسية لإجراء اختبار الحرارة والحمل الفعلي داخل خزانات التحكم الفعلية لديك قبل الانتهاء من قائمة مكونات الصنف الخاصة بك.
التعليمات
س: ما الفرق بين نطاق الإدخال 2:1 و4:1؟
ج: يتيح النطاق 2:1 (على سبيل المثال، 18-36 فولت) أن يكون الحد الأقصى للإدخال ضعف الحد الأدنى، وهو مثالي للحافلات المستقرة بجهد 24 فولت. يعالج النطاق 4:1 (على سبيل المثال، 9-36 فولت) الحد الأقصى للإدخال بأربعة أضعاف الحد الأدنى، وهو ضروري للبيئات ذات انخفاض الجهد الشديد أو أنواع البطاريات المتنوعة.
س: هل أحتاج دائمًا إلى محول DC-DC معزول لإعداد سكة DIN؟
ج: ليس دائمًا، ولكن يوصى به بشدة. إذا كنت تقوم بتشغيل حمل موضعي معزول (مثل مؤشر LED) من مصدر ثابت، فإن الأعمال غير معزولة. إذا كنت تقوم بتشغيل PLCs، أو وحدات الاتصال، أو ربطها بأرضيات المبنى، فإن العزل أمر بالغ الأهمية لمنع الحلقات الأرضية.
س: كيف يؤثر تقلب جهد الدخل على خرج محول معزول؟
ج: طالما ظل جهد الإدخال ضمن النطاق المحدد (والوحدة غير معرضة للخطر حرارياً)، فإن طوبولوجيا التبديل الداخلية وحلقة التغذية المرتدة ستحافظ على جهد خرج منظم بإحكام (عادةً في حدود ±1% أو ±2%).
