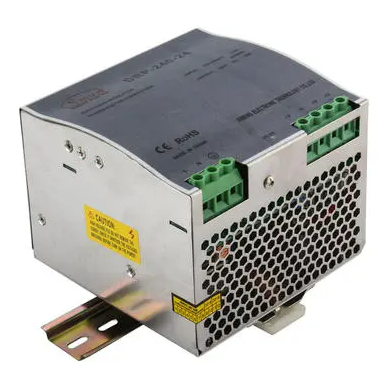

هل تحتاج إلى مصدر طاقة موثوق للمعدات الصناعية؟ قد يكون الحل هو مصدر طاقة السكك الحديدية DR-Din. في هذه المقالة، سنرشدك خلال عملية التثبيت، وسنغطي كل شيء بدءًا من التركيب وحتى الأسلاك والاختبار.
بينما تستخدم محولات الطاقة بشكل شائع للإلكترونيات الصغيرة، فإن مصادر الطاقة الخاصة بالسكك الحديدية DR-Din تخدم التطبيقات الثقيلة. ستتعلم كيفية تثبيت هذه الوحدات بشكل صحيح لضمان الأداء الأمثل والسلامة في نظامك.
اعتبارات ما قبل التثبيت
1. ضمان التوافق السليم
قبل البدء في تركيب مصدر طاقة السكك الحديدية DR-Din، تأكد من أنه متوافق تمامًا مع نظامك. سيساعد هذا في منع المشكلات التشغيلية المستقبلية وزيادة الكفاءة. إليك ما تحتاج إلى التحقق منه:
1. مواصفات مصدر الطاقة:
أ. تأكد من أن الجهد والتيار ومعدل الطاقة يتوافق مع متطلبات الجهاز الذي ستقوم بتشغيله. يمكن أن تؤدي تقييمات الطاقة غير المتطابقة إلى عدم الكفاءة أو حتى الفشل.
2. العوامل البيئية:
أ. درجة الحرارة: تأكد من أن مصدر الطاقة يمكنه التعامل مع درجة الحرارة المحيطة بمنطقة التثبيت.
ب. الرطوبة: يمكن أن تؤثر الرطوبة الزائدة على أداء مصدر الطاقة، لذا يجب حمايته من الرطوبة العالية.
ج. الغبار: قد يؤدي تراكم الغبار إلى ارتفاع درجة الحرارة. تأكد من أن المنطقة خالية من الغبار الزائد، الذي قد يتسبب في حدوث ماس كهربائي أو تلف بمرور الوقت.
3. سلامة المنتج:
أ. افحص مصدر الطاقة بحثًا عن أي ضرر واضح، مثل الشقوق أو الأسلاك المكشوفة أو الخدوش، حيث قد يؤثر ذلك على أدائه أو سلامته أثناء التثبيت.
في حين أن محولات الطاقة تُستخدم عادةً للأجهزة الإلكترونية الأصغر حجمًا وعادةً لا تواجه نفس التحديات البيئية، فقد تم تصميم مصادر طاقة السكك الحديدية DR-Din لتطبيقات أكثر قوة من الدرجة الصناعية. يجب أن تتحمل مصادر الطاقة هذه ظروفًا أكثر قسوة وأحمال عمل أكثر تطلبًا.
2. تدابير وأدوات السلامة
تعد السلامة أمرًا بالغ الأهمية عند تركيب مصادر طاقة السكك الحديدية DR-Din، حيث قد يؤدي التثبيت غير الصحيح إلى مخاطر جسيمة. اتبع إرشادات السلامة الرئيسية هذه:
1. إلغاء تنشيط النظام:
أ. قم دائمًا بفصل مصدر الطاقة قبل التثبيت لمنع حدوث صدمة كهربائية. قم بإغلاق مصدر الطاقة ووضع علامة عليه لضمان عدم حدوث أي تنشيط عرضي. التحقق من العزلة باستخدام جهاز متعدد.
2. معدات الحماية الشخصية (PPE):
أ. ارتدِ القفازات العازلة ونظارات السلامة لحماية نفسك من المخاطر الكهربائية المحتملة. في البيئات الصناعية، فكر في استخدام معدات الوقاية الشخصية الإضافية للحماية من المخاطر المادية، مثل سقوط الأجسام أو الحواف الحادة.
3. الأدوات المطلوبة:
أ. ستحتاج إلى الأدوات التالية للتثبيت:
أنا. مفكات البراغي: لتأمين مصدر الطاقة إلى سكة DIN.
ثانيا. أدوات تعرية الأسلاك: لإزالة العزل من الأسلاك من أجل اتصال آمن.
ثالثا. المتر المتعدد: لفحص الجهد وضمان التوصيلات المناسبة.
4. اختيار الأسلاك:
أ. اختر الأسلاك المناسبة لمتطلبات الإدخال والإخراج الخاصة بمصدر الطاقة. تأكد من تصنيف مقياس السلك للتيار والجهد المتوقعين. قد يؤدي اختيار الأسلاك بشكل غير صحيح إلى تراكم الحرارة أو الفشل.
خطوة | فعل |
1. | تأكد من أن تقييمات الجهد والتيار تتوافق مع أجهزتك |
2. | تحقق من مستويات درجة الحرارة والرطوبة والغبار في موقع التثبيت |
3. | افحص مصدر طاقة السكك الحديدية DR-Din بحثًا عن أي ضرر مادي |
4. | قم بإلغاء تنشيط النظام قبل التثبيت |
5. | ارتداء معدات الوقاية الشخصية اللازمة، بما في ذلك القفازات العازلة ونظارات السلامة |
6. | اجمع الأدوات الضرورية مثل المفكات ومزيلات الأسلاك والمقياس المتعدد |
الخطوة 1: تركيب مصدر الطاقة للسكك الحديدية DR-Din
1. إعداد السكك الحديدية DIN
قبل البدء في تركيب مصدر طاقة سكة DR-Din، من الضروري إعداد سكة DIN بشكل صحيح لضمان التثبيت الآمن. ابدأ باختيار حجم السكة الصحيح. الحجم القياسي لمعظم مصادر طاقة السكك الحديدية DR-Din هو TS35/7.5 أو TS35/15، لذا تأكد من أن السكة تناسب هذه المواصفات. يمكنك ضبط طول السكة باستخدام قاطع السكة DIN إذا لزم الأمر، مما يضمن أنها طويلة بما يكفي لاستيعاب مصدر الطاقة والسماح بالتباعد المناسب بين الأجهزة.
بمجرد حصولك على طول السكة الصحيح، تأكد من تثبيتها بشكل آمن في خزانة التحكم. يجب تركيب السكة أفقيًا في الخزانة أو اللوحة، ويجب تثبيتها بإحكام لمنع أي حركة أو اهتزازات قد تؤثر على أداء مصدر الطاقة. باستخدام البراغي أو دعامة التثبيت، قم بتثبيت السكة في مكانها.
تعد المحاذاة الصحيحة لمصدر طاقة السكك الحديدية DR-Din أمرًا بالغ الأهمية لنجاح التثبيت. تأكد من أن السكة مستوية ومتوافقة مع حامل تثبيت الجهاز. سيؤدي ذلك إلى تسهيل التثبيت السهل وضمان تثبيت مصدر الطاقة بشكل آمن على السكة.
2. توصيل مصدر الطاقة بسكة DIN
بمجرد إعداد السكة، حان الوقت لتوصيل مصدر طاقة السكة DR-Din. قد تختلف عملية تركيب مصدر الطاقة قليلاً اعتمادًا على ما إذا كانت الوحدة مثبتة بأداة إضافية أو مثبتة بمسمار. فيما يلي دليل خطوة بخطوة لكلتا الطريقتين:
1. طريقة التثبيت:
أ. ضع الجزء العلوي من مصدر طاقة السكك الحديدية DR-Din على الحافة العلوية للسكك الحديدية.
ب. قم بإمالة الوحدة برفق إلى الخلف، مع محاذاة المشابك مع أخاديد السكة.
ج. قم بتحريك الوحدة لأسفل حتى تستقر في مكانها، مما يضمن قفل المشابك بشكل آمن على السكة.
2. طريقة التثبيت على المسمار:
أ. قم بمحاذاة فتحات التثبيت الخاصة بمصدر الطاقة مع الفتحات المحفورة مسبقًا على السكة.
ب. استخدم البراغي لتثبيت مصدر الطاقة بإحكام على السكة، مع التأكد من عدم تحركه أو تحركه.
بعد توصيل مصدر الطاقة، من المهم التحقق من تثبيته بإحكام. قم بهز الوحدة بلطف للتأكد من تركيبها بشكل صحيح. قد يؤدي أي ارتخاء إلى أداء غير موثوق أو مخاطر محتملة على السلامة.
تعتبر التهوية المناسبة أمرًا بالغ الأهمية للتشغيل الفعال لمصدر الطاقة للسكك الحديدية DR-Din. تأكد من وجود مساحة كافية حول مصدر الطاقة لتدفق الهواء. من الناحية المثالية، ينبغي أن يكون هناك ما لا يقل عن 40 مم من الخلوص أعلى الوحدة و20 مم أسفلها، مع 10 مم على كل جانب. وهذا يمنع مصدر الطاقة من ارتفاع درجة الحرارة ويضمن طول العمر.
وفي المقابل، لا تتطلب محولات الطاقة تركيبًا أو خطوات تثبيت خاصة. وعادة ما يتم توصيلها مباشرة بمنافذ الحائط وتستخدم للإلكترونيات منخفضة الطاقة والمخصصة للمستهلكين. وهذا يسلط الضوء على الطبيعة الصناعية لإمدادات الطاقة بالسكك الحديدية DR-Din، حيث أنها تتطلب تركيبًا أكثر تنظيمًا وأمانًا لتطبيقات الطاقة الأعلى.
الخطوة 2: توصيل مصدر الطاقة للسكك الحديدية DR-Din
1. توصيل خطوط طاقة الإدخال
لضمان الأداء السليم والسلامة، من الضروري توصيل خطوط طاقة الإدخال بشكل صحيح. ابدأ بتحديد أطراف الإدخال الموجودة على مصدر طاقة السكك الحديدية DR-Din. عادةً، سيتم وضع علامة عليها على أنها حية (L)، ومحايدة (N)، وأرضية (GND).
1. مباشر (L): هذا هو جهد خط التيار المتردد الوارد.
2. المحايد (N): وهو مسار العودة للتيار.
3. التأريض (GND): ضروري للسلامة، حيث يمنع التأريض مخاطر الصدمات الكهربائية ويحمي من الاندفاعات الكهربائية.
بعد ذلك، قم بتجريد أطراف السلك باستخدام أداة تعرية الأسلاك، مع التأكد من كشف ما يكفي من النحاس لضمان اتصال قوي. اتبع مواصفات الشركة المصنعة لطول تجريد الأسلاك. عند توصيل الأسلاك بأطراف التوصيل، تأكد من إدخال كل سلك بشكل آمن في كتلة الأطراف وأن المسمار مثبت بإحكام لتجنب أي توصيلات مفككة قد تسبب دوائر قصيرة أو ارتفاع درجة الحرارة.
اتخذ احتياطات السلامة المناسبة من خلال التحقق من فصل الطاقة عن النظام قبل البدء في أي أعمال توصيل الأسلاك. يمكن أن يساعد المقياس المتعدد في التأكد من عدم وجود جهد كهربائي في المحطات قبل المتابعة.
2. توصيل خطوط الطاقة الناتجة
تعتبر اتصالات إخراج التيار المستمر ذات أهمية متساوية لضمان تدفق الطاقة المناسب إلى الحمل المتصل. حدد أطراف الإخراج، والتي يتم تمييزها عادةً بـ V+ (إيجابي) وV- (سلبي). هذه المحطات هي المكان الذي ستقوم فيه بتوصيل مصدر الطاقة بالجهاز أو الجهاز الذي تنوي تشغيله.
1. ضمان القطبية المناسبة: من الضروري ملاحظة القطبية الصحيحة عند توصيل خطوط الإخراج. يمكن أن يؤدي عكس الاتصالات إلى عطل في المعدات أو حتى إلى تلف دائم.
2. اختيار مقياس السلك: يجب اختيار مقياس السلك بناءً على تيار الحمل. إذا كان الحمل يتطلب تيارًا أكبر، فيجب استخدام سلك أكثر سمكًا لتجنب ارتفاع درجة الحرارة. ارجع إلى ورقة بيانات مصدر الطاقة للتأكد من أنك تستخدم حجم السلك المناسب.
3. فحص الجهد: بعد تأمين أسلاك الإخراج، تحقق مرة أخرى من أن جهد الإخراج يطابق المواصفات المطلوبة لجهازك. يمكن استخدام مقياس متعدد لقياس جهد الخرج والتأكد من أنه ضمن النطاق المقبول للتحميل.
من المهم اتباع إرشادات الشركة المصنعة فيما يتعلق بطول السلك وجودة السلك لضمان اتصال طاقة آمن وآمن وموثوق.
3. تأريض النظام
يعد التأريض المناسب أمرًا ضروريًا للتشغيل الآمن لمصدر طاقة السكك الحديدية DR-Din. يساعد التأريض على حماية كل من الجهاز والمستخدمين من الأعطال الكهربائية، مما يقلل من خطر التعرض لصدمة كهربائية ويخفف من التداخل الكهرومغناطيسي (EMI).
1. تأريض مصدر الطاقة: قم بتوصيل الطرف الأرضي الموجود على مصدر الطاقة بشريط الناقل الأرضي داخل خزانة التحكم. يجب أن يكون هذا الاتصال محكمًا وآمنًا، مع عدم وجود سلك مكشوف قد يسبب مشكلة قصر أو تأريض.
2. تأريض سكة DIN: بالإضافة إلى تأريض مصدر الطاقة، يجب تأريض سكة DIN نفسها. تعمل السكة غالبًا كآلية تأريض ثانوية، مما يوفر مسار اتصال قويًا بالأرض الأرضية.
3. اعتبارات السلامة: تأكد من أن السلك الأرضي سميك بما يكفي للتعامل مع أي تيار عطل محتمل، كما هو محدد من قبل الشركة المصنعة لمصدر الطاقة.
في حين أن محولات الطاقة مصممة عادةً بتأريض متكامل لتطبيقات أبسط، فإن مصادر طاقة السكك الحديدية DR-Din تتطلب إجراءات تأريض أكثر صرامة بسبب تطبيقاتها الصناعية. يضمن التأريض الصحيح سلامة وطول عمر مصدر الطاقة والمعدات المتصلة.
الخطوة 3: التحقق والاختبار
1. التحقق المزدوج من الاتصالات
قبل تشغيل مصدر طاقة السكك الحديدية DR-Din، من الضروري التحقق من أن جميع توصيلات الأسلاك آمنة ومثبتة بشكل صحيح. ابدأ بفحص كل سلك للتأكد من أنه متصل بقوة بالطرف المناسب. يتضمن ذلك التحقق من توصيلات الإدخال والإخراج، بالإضافة إلى سلك التأريض.
تأكد من عدم وجود أسلاك مكشوفة أو خيوط شاردة يمكن أن تسبب دوائر قصيرة. يمكن لهذه الخيوط المكشوفة أن تتلامس بسهولة مع المكونات الأخرى، مما يؤدي إلى حدوث أعطال كهربائية محتملة. بالإضافة إلى ذلك، تأكد من ربط جميع أطراف التوصيل بشكل صحيح باستخدام مفك البراغي، مما يمنع أي توصيلات مفككة قد تسبب تقوسًا كهربائيًا أو تسخينًا أثناء التشغيل.
يساعد التحقق المزدوج من التوصيلات أيضًا على التأكد من أن مصدر طاقة السكك الحديدية DR-Din سيعمل بأمان وفعالية عند تشغيله. يعد النظام الآمن والمثبت بشكل صحيح أمرًا ضروريًا للتشغيل السلس.
2. تشغيل النظام
بمجرد التحقق من توصيلات الأسلاك، فقد حان الوقت لتشغيل النظام. اتبع هذه الخطوات الأولية للتأكد من أن مصدر الطاقة يعمل بشكل صحيح:
1. التشغيل الأولي: قم بتشغيل مصدر الطاقة الرئيسي ولاحظ ضوء مؤشر مصدر الطاقة (مثل مؤشر LED 'DC OK'). إذا أضاء الضوء، فهذا يشير إلى أن مصدر الطاقة يعمل بشكل صحيح.
2. اختبار جهد الخرج: باستخدام مقياس متعدد، قم بقياس جهد الخرج للتأكد من أنه ضمن النطاق المحدد لمعداتك. تضمن هذه الخطوة أن مزود الطاقة للسكك الحديدية DR-Din يوفر الجهد الصحيح للحمل.
أثناء هذه العملية، تأكد من مراقبة النظام عن كثب بحثًا عن أي مخالفات، مثل وميض أضواء المؤشر أو الحرارة الزائدة. إذا بدا كل شيء طبيعيًا، فهذا يعني أن مصدر الطاقة جاهز للاستخدام.
3. استكشاف المشكلات الشائعة وإصلاحها
مشكلة | خطوات الحل |
لا الجهد الناتج | 1. تحقق من مصدر طاقة الإدخال: تأكد من أنه يقدم الجهد الصحيح. |
| 2. التحقق من الأسلاك: تأكد من تركيب الأسلاك بشكل صحيح وتثبيت المحطات الطرفية بإحكام. |
| 3. افحص الأخطاء الداخلية: تحقق من وجود أي أخطاء داخلية أو قواطع دوائر قد يتم تشغيلها إذا كان مصدر الطاقة لا يزال لا يعمل. |
حماية الزائد أو ارتفاع درجة الحرارة | 1. تحقق من الحمل المتصل: تأكد من أنه ضمن مواصفات مصدر الطاقة. |
| 2. تأكد من التهوية المناسبة: تأكد من أن الوحدة ليست في مكان ضيق مع تدفق هواء غير كاف، مما قد يؤدي إلى ارتفاع درجة الحرارة. |
تقلبات جهد الإدخال | 1. التحقق من استقرار جهد الإدخال: يمكن أن تؤدي التقلبات في جهد الإدخال إلى عدم استقرار في الإخراج. |
| 2. استخدم مكيف الخط: قم بتثبيت مصدر الإدخال، أو تحقق مما إذا كان مصدر الطاقة مناسبًا لنطاق الجهد الوارد. |
الخطوة 4: أفضل ممارسات ما بعد التثبيت
1. تنظيم وإدارة الأسلاك
تعد إدارة الأسلاك المناسبة أمرًا ضروريًا للحفاظ على أداء وسلامة مصدر طاقة السكك الحديدية DR-Din. فيما يلي الخطوات الأساسية لضمان إعداد أسلاك منظم جيدًا:
● استخدم روابط الكابلات لتجميع أسلاك الإدخال والإخراج بشكل أنيق. هذا سيمنع التشابك ويقلل من خطر التلف العرضي.
● تأكد من تجنب الانحناءات الحادة، لأنها يمكن أن تسبب التآكل مع مرور الوقت، مما يؤدي إلى فشل محتمل في الأسلاك.
● الحفاظ على تدفق الهواء المناسب عن طريق التأكد من أن الأسلاك لا تعيق فتحات التهوية أو مسارات تدفق الهواء. سيساعد ذلك في منع ارتفاع درجة الحرارة وضمان عمل مصدر الطاقة ضمن نطاقات درجات الحرارة الآمنة.
● قم بتسمية الأسلاك لتسهيل التعرف عليها وصيانتها. قم بتسمية كل سلك بناءً على وظيفته، مثل 'مباشر' 'محايد' 'أرضي' أو 'مخرج'. وهذا يجعل استكشاف الأخطاء وإصلاحها والترقيات في المستقبل أكثر كفاءة.
2. الصيانة والمراقبة على المدى الطويل
لضمان استمرار الأداء الفعال لمصدر الطاقة الخاص بالسكك الحديدية DR-Din، يلزم إجراء صيانة ومراقبة منتظمة. فيما يلي تفصيل لممارسات الصيانة الأساسية:
● التفتيش والتنظيف المنتظم: تحقق بشكل دوري من تراكم الغبار، خاصة حول فتحات التهوية ومناطق التبريد. استخدم الهواء المضغوط أو فرشاة ناعمة لتنظيف مصدر الطاقة ومنع انسداده، مما قد يقلل من الكفاءة.
● مراقبة كفاءة التبريد: تأكد من أن بيئة التثبيت تحافظ على درجة الحرارة والتهوية الصحيحة. إذا كان مصدر الطاقة في مكان ذي درجة حرارة عالية أو مكان مغلق، ففكر في إضافة تدابير تبريد مثل المراوح أو المشتتات الحرارية لمنع ارتفاع درجة الحرارة.
● تتبع الحمل الحالي: تحقق بانتظام من أن الحمل المتصل لا يتجاوز قدرة الإخراج المقدرة لمصدر الطاقة. استخدم مقياسًا متعددًا لمراقبة التيار والتأكد من توزيعه بشكل صحيح. إذا اكتشفت أي تقلبات أو اختلالات، فاتخذ إجراءً تصحيحيًا، مثل ضبط الحمل أو ترقية مصدر الطاقة لتجنب الأضرار المحتملة.
خاتمة
في هذه المقالة، ناقشنا عملية التثبيت خطوة بخطوة لمصادر طاقة السكك الحديدية DR-Din، بما في ذلك التركيب والأسلاك والاختبار. يعد الالتزام بإرشادات السلامة أمرًا بالغ الأهمية لنجاح التثبيت. تعتبر مصادر الطاقة للسكك الحديدية DR-Din حيوية لأنظمة الأتمتة والتحكم الصناعية، مما يوفر طاقة موثوقة وقابلة للتطوير. على عكس محولات الطاقة، التي تناسب الأجهزة الأصغر حجمًا، توفر مصادر الطاقة الخاصة بالسكك الحديدية DR-Din أداءً قويًا للتطبيقات الصناعية. توفر شركة Zhejiang Ximeng Electronic Technology Co., Ltd. إمدادات طاقة عالية الجودة مصممة لتلبية احتياجات البيئات الصعبة.
التعليمات
س: ما هو دور مصدر الطاقة للسكك الحديدية DR-Din في البيئات الصناعية مقارنة بمحول الطاقة؟
ج: تم تصميم مصدر طاقة السكك الحديدية DR-Din للتطبيقات الصناعية الثقيلة، مما يوفر طاقة قابلة للتطوير وموثوقة لأنظمة التحكم. في المقابل، يتم استخدام محول الطاقة عادةً للأجهزة الاستهلاكية منخفضة الطاقة، مما يوفر حلاً مدمجًا للإلكترونيات ولكنه غير مناسب للعمليات ذات النطاق الصناعي.
س: لماذا لا يُنصح باستخدام محول الطاقة للمعدات الصناعية عالية الطاقة؟
ج: تم تصميم محولات الطاقة عمومًا للأجهزة منخفضة الطاقة وتفتقر إلى القوة المطلوبة للبيئات الصناعية. من ناحية أخرى، توفر مصادر طاقة السكك الحديدية DR-Din سعة أعلى ومتانة وقابلية للتوسع لتلبية متطلبات المعدات الصناعية.
س: ما هي اعتبارات الصيانة الرئيسية لإمدادات الطاقة للسكك الحديدية DR-Din؟
ج: يعد التنظيف المنتظم، وضمان التهوية المناسبة، ومراقبة تيار الحمل أمرًا ضروريًا للحفاظ على مصادر طاقة السكك الحديدية DR-Din. على عكس محولات الطاقة، تتطلب هذه الوحدات مزيدًا من الاهتمام بالتبريد وإدارة الحمل لمنع ارتفاع درجة الحرارة وضمان الموثوقية على المدى الطويل.
س: كيف يمكن مقارنة محولات الطاقة بمصادر طاقة السكك الحديدية DR-Din من حيث التكلفة ودورة الحياة؟
ج: على الرغم من أن محولات الطاقة فعالة من حيث التكلفة بالنسبة للإلكترونيات الصغيرة، إلا أن مصادر الطاقة الخاصة بالسكك الحديدية DR-Din تتضمن استثمارًا أوليًا أعلى ولكنها توفر عمرًا أطول وكفاءة وقابلية تطوير أفضل للتطبيقات الصناعية، مما يجعلها أكثر فعالية من حيث التكلفة على المدى الطويل.
