ماذا يعني PFC في تحويل التيار الكهربائي الطبي

يعمل تصحيح معامل القدرة (PFC) كطريقة حاسمة لتعظيم الاستخدام الحقيقي للطاقة وتقليل التشوه التوافقي في شبكات الطاقة. يواجه المهندسون الطبيون تحديًا فريدًا عند دمج هذه التكنولوجيا في البيئات السريرية. يجب عليك التنقل في توتر دقيق بين متطلبين متضاربين. تتطلب معايير الانبعاثات التوافقية الصارمة (IEC 61000-3-2) ترشيحًا قويًا. وفي الوقت نفسه، تحد لوائح سلامة المرضى الصارمة بشدة من تيارات التسرب المسموح بها (IEC 60601-1). إن تحديد مصدر طاقة بدون PFC مناسب يؤدي إلى مخاطر فورية للمشروع. فهو يؤدي في كثير من الأحيان إلى فشل عملية إصدار الشهادات التنظيمية، ومنع الوصول إلى الأسواق، وإعادة التصميم المكلفة في مرحلة متأخرة.

علاوة على ذلك، فإن أنظمة الطاقة غير المصححة تستمد طاقة تفاعلية. ويتسبب هذا في تداخل شديد في الشبكة في بيئات المستشفيات الحساسة. ويهدد مثل هذا التدخل التشغيل المستقر لأنظمة دعم الحياة القريبة ومعدات التصوير الدقيقة. في هذا الدليل، سوف تتعلم الآليات الدقيقة وراء PFC الطبي. سوف نستكشف المفاضلات الحيوية بين طرق التصحيح الإيجابية والسلبية. سوف تكتشف أيضًا معايير قابلة للتنفيذ لتقييم التبديد الحراري، وتخفيف التداخل الكهرومغناطيسي، وقيود تيار التسرب لمشروع جهازك الطبي التالي.

الوجبات السريعة الرئيسية

• يعد PFC متطلبًا تنظيميًا لمعظم الأجهزة الطبية التي تستهلك أكثر من 75 وات، مما يخفف من التشوه التوافقي الذي يمكن أن يعطل معدات المستشفى الحساسة.
• يجب أن تعمل مصادر الطاقة الطبية على موازنة ترددات تحويل PFC النشطة مع قيود EMI الصارمة وتيار التسرب.

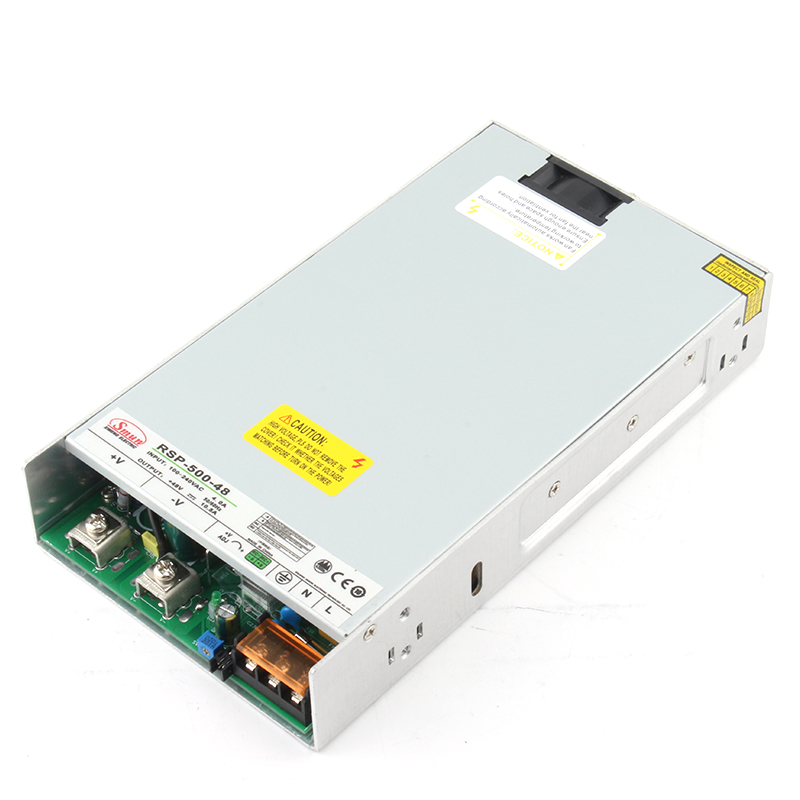

• عند البحث عن حلول عالية الطاقة (على سبيل المثال، مصدر طاقة تحويل طبي بقدرة 500 واط)، يعد استخدام PFC النشط للهيكليات المتقدمة (مثل محولات الرنين ذات المسؤولية المحدودة) أمرًا بالغ الأهمية للإدارة الحرارية والكفاءة.
• يجب أن يعطي تقييم البائع الأولوية للامتثال المثبت للمعيار IEC 60601-1، وبيانات MTBF القوية (متوسط ​​الوقت بين حالات الفشل)، ومنحنيات خفض الأداء الشفافة.

محركات الأعمال والامتثال وراء PFC الطبية

مشكلة الأحمال غير الخطية

تعتمد الأجهزة الطبية الحديثة بشكل كبير على مصادر الطاقة في وضع التبديل. تعمل هذه الوحدات كأحمال غير خطية. أنها لا تسحب تيارًا مستمرًا من أنابيب التيار المتردد. وبدلاً من ذلك، تقوم مقومات ومكثفات الجسر الداخلي بسحب التيار على شكل نبضات قصيرة وعالية الحجم. تحدث هذه النبضات السريعة فقط عندما يتجاوز جهد الدخل الجهد المخزن في المكثف السائب. تشوه زاوية التوصيل الضيقة هذه شكل موجة التيار المتردد الجيبية الواردة.

نشير إلى هذا التشويه بالتيار التوافقي. ينعكس التشوه التوافقي مباشرة إلى الشبكة الكهربائية للمستشفى. إذا تركت هذه التيارات التوافقية دون رادع، فإنها تتراكم عبر أجهزة متعددة. إنها تخلق أوجه قصور شديدة وتزعزع استقرار شبكة الطاقة المحلية. تظل معالجة هذا الواقع المادي هي الوظيفة الأساسية لإمدادات الطاقة الطبية PFC . يؤدي دمج التصحيح الفعال إلى تشكيل شكل موجة تيار الإدخال، مما يجبره على عكس جهد الإدخال بشكل وثيق.

خطوط الأساس التنظيمية (IEC 61000-3-2)

تدرك الهيئات التنظيمية التهديد الذي يشكله التشوه التوافقي. وبالتالي، فإنها تفرض حدودًا صارمة من خلال معيار IEC 61000-3-2. تحكم هذه اللائحة على وجه التحديد انبعاثات التيار التوافقي للمعدات التي تسحب ما يصل إلى 16 أمبير لكل مرحلة. وبشكل عام فإن أي جهاز طبي يستهلك أكثر من 75 واط يجب أن يتوافق مع هذه الحدود التوافقية. إن تمرير هذا المعيار غير قابل للتفاوض.

يؤدي عدم الامتثال للمعيار IEC 61000-3-2 إلى منع الشركات المصنعة من الحصول على علامة CE أو شهادة UL. وبدون علامات الأمان هذه، لا يمكنك قانونيًا بيع معداتك في الأسواق العالمية الكبرى. يصنف المعيار المعدات إلى فئات مختلفة، ويعين حدود انبعاث محددة لكل ترتيب توافقي. يتطلب تصميم نظام متوافق من المهندسين دمج PFC بشكل استباقي بدلاً من التعامل معه كفكرة لاحقة.

حماية البنية التحتية للمستشفى

تدير المستشفيات بنى تحتية كهربائية معقدة للغاية ومنظمة بشكل صارم. يعد تقليل القدرة التفاعلية أمرًا بالغ الأهمية في هذه الإعدادات السريرية. يؤدي التشوه التوافقي العالي إلى تدهور جودة الطاقة عبر المنشأة بأكملها. يؤدي ذلك إلى ارتفاع درجة حرارة الأسلاك المحايدة، مما قد يؤدي إلى مخاطر الحريق. كما أنه يسبب تعطلًا مزعجًا لقواطع الدائرة الكهربائية، مما يؤدي إلى قطع الطاقة بشكل مفاجئ عن أجنحة معينة.

والأهم من ذلك أن تداخل الشبكة يشكل خطراً مباشراً على سلامة المرضى. يمكن للضوضاء التوافقية أن تشوه القراءات الموجودة على شاشات تخطيط القلب الحساسة. إنه يُدخل القطع الأثرية في فحوصات التصوير بالرنين المغناطيسي عالية الدقة ويمكن أن يتداخل مع المعالجات الدقيقة التي تتحكم في أجهزة التنفس الصناعي الآلية لدعم الحياة. من خلال تطبيق PFC قوي، تحمي الشركات المصنعة كلاً من البنية التحتية المادية للمنشأة والسلامة التشغيلية للمعدات الطبية المجاورة.

PFC النشط مقابل السلبي: فئات الحلول للتصاميم الطبية

يختار المهندسون عمومًا بين طريقتين أساسيتين لتصحيح معامل القدرة: السلبي والنشط. يقدم كل نهج مزايا متميزة وقيود متأصلة. يعتمد تحديد الفئة الصحيحة بشكل كامل على استهلاك طاقة جهازك وقيود المساحة الفعلية وكفاءة الهدف.

PFC السلبي

يعتمد PFC السلبي كليًا على المكونات التقليدية غير القابلة للتبديل. تستخدم الآلية المرشحات الحثية (الاختناقات) والمرشحات السعوية لتنعيم شكل موجة التيار النبضي. يحد المحث من معدل التغير الحالي، مما يؤدي إلى توسيع زاوية التوصيل.

تكمن الميزة الأساسية لـ PFC السلبي في بساطته. لا يتطلب أي تبديل نشط، مما يعني أنه لا يولد أي تداخل كهرومغناطيسي عالي التردد (EMI). ويتميز بموثوقية استثنائية بسبب انخفاض عدد المكونات. ومع ذلك، فإن العيوب كبيرة. المرشحات السلبية ثقيلة وضخمة بشكل لا يصدق. علاوة على ذلك، يظلون عمومًا غير قادرين على تحقيق عامل القدرة (PF) أعلى من 0.75 إلى 0.80. ونتيجة لذلك، فإن هذه الطريقة صالحة فقط للأجهزة الطبية المكتبية منخفضة الطاقة والحساسة للغاية من حيث التكلفة حيث لا يشكل الحجم والوزن الاهتمامات الأساسية.

نشط PFC

يستخدم Active PFC دوائر التبديل النشطة، عادةً في طوبولوجيا محول التعزيز. تستخدم هذه الآلية دائرة تحكم متكاملة (IC) لتشغيل وإيقاف MOSFET بسرعة. يفرض هذا الإجراء على تيار الإدخال أن يتتبع بشكل مستمر طور وشكل موجة جهد الدخل.

توفر الحلول النشطة أداءً متميزًا. إنها تحقق بشكل روتيني PF أكبر من 0.95، مما يؤدي بشكل فعال إلى القضاء على التشوه التوافقي. الدوائر خفيفة الوزن وصغيرة الحجم. يدعم PFC النشط أيضًا جهد الإدخال العالمي تلقائيًا (90VAC إلى 264VAC). الجانب السلبي الرئيسي ينطوي على توليد ضوضاء عالية التردد (EMI)، الأمر الذي يتطلب تصفية لاحقة دقيقة. هذا النهج إلزامي تمامًا للتطبيقات عالية السحب. على سبيل المثال، يعتمد الحديث بقدرة 500 واط مصدر طاقة التحويل الطبي حصريًا على Active PFC لتلبية متطلبات الحجم والوزن والكفاءة الصارمة.

مخطط المقارنة: PFC النشط مقابل السلبي في التطبيقات الطبية

أبعاد التقييم الأساسية لإمدادات الطاقة الطبية PFC

الكفاءة والتبديد الحراري

إن إضافة مرحلة PFC النشطة تؤثر حتماً على كفاءة النظام بشكل عام. نظرًا لأن الطاقة يجب أن تمر عبر دائرة تحويل إضافية قبل الوصول إلى محول DC-DC الرئيسي، فإنك تقدم نقطة جديدة لفقد الطاقة. يعد تقييم مدى نجاح الوحدة في إدارة هذه الخسارة أمرًا بالغ الأهمية.

عند اختيار عالي الطاقة من مادة PFC مصدر طاقة طبي ، انتبه جيدًا للهيكل الأساسي. ابحث على وجه التحديد عن محولات الرنين ذات المسؤولية المحدودة المقترنة بمرحلة PFC. تعمل طبولوجيا LLC على تمكين تبديل الجهد الصفري (ZVS). يقلل ZVS بشكل كبير من خسائر التبديل عبر الترانزستورات. هذا التخفيض يقلل بشكل مباشر من الحمل الحراري. يعد توليد الحرارة الأقل أمرًا بالغ الأهمية بشكل خاص في الأجهزة الطبية التي لا تحتوي على مروحة أو المغلقة تمامًا، حيث يُحظر التبريد النشط بسبب مخاطر التلوث.

EMI مقابل مقايضات التسرب الحالية

يتضمن تصميم مصدر الطاقة الطبية توترًا هندسيًا مستمرًا بين قمع الضوضاء والحفاظ على سلامة المرضى. تتطلب هذه الديناميكية اهتمامًا صارمًا خلال مرحلة التقييم.

• التوتر الهندسي: كما هو محدد، PFC النشط يولد EMI عالي التردد. ولمنع وصول هذه الضوضاء إلى شبكة المستشفى، يقوم المهندسون بتطبيق مرشحات EMI. تعتمد هذه المرشحات على مكثفات Y متصلة بين خط الكهرباء والأرضي. ومع ذلك، فإن المكثفات Y تزيد بشكل مباشر من تيار التسرب الأرضي. في البيئة الطبية، يمكن أن يكون تيار التسرب الزائد قاتلاً للمريض.
• معايير النجاح: لا يمكنك ببساطة زيادة حجم المكثف لمنع الضوضاء. يجب أن يستخدم مصدر الطاقة وحدات التحكم المرحلية المتقدمة للتحكم في PFC والمغناطيسات المحسنة للغاية. تعمل هذه المكونات المكررة على قمع التداخل الكهرومغناطيسي (EMI) عند المصدر. يتيح ذلك للوحدة استخدام مكثفات Y أصغر، مما يحافظ على تيار التسرب أقل بكثير من الحدود الصارمة التي حددتها المواصفة IEC 60601-1. تحقق دائمًا مما إذا كانت الوحدة تلبي حدود تصنيف CF (تعويم القلب) أو BF (تعويم الجسم).

التكيف نطاق الإدخال العالمي

تختلف الفولتية لشبكة المستشفيات بشكل كبير حول العالم. حتى داخل منشأة واحدة، يحدث انخفاض في الجهد في كثير من الأحيان عند تشغيل الآلات الثقيلة. يجب عليك التحقق من أن دائرة PFC النشطة تحافظ على كفاءة عالية عبر تقلبات جهد المستشفى العالمية.

سيعمل الإمداد القوي بشكل لا تشوبه شائبة من 90VAC إلى 264VAC دون الحاجة إلى تدخل يدوي. التحقق من منحنيات الكفاءة المقدمة من قبل الشركة المصنعة. تعاني مراحل PFC سيئة التصميم من انخفاض هائل في الكفاءة عند الطرف الأدنى من طيف الجهد (على سبيل المثال، 90VAC). ويؤدي هذا الانخفاض إلى ارتفاع مفاجئ في الحرارة، مما قد يؤدي إلى آليات الإغلاق الحراري أثناء الإجراءات الطبية الحرجة.

حقائق التنفيذ ومخاطر التكامل

حتى ورقة المواصفات الأكثر إثارة للإعجاب لا يمكنها ضمان التكامل السلس. عند دمج مصادر الطاقة هذه في هيكل ميكانيكي، تظهر العديد من المخاطر العملية. يجب على الفرق الهندسية توقع هذه التحديات في وقت مبكر من دورة التصميم.

1. الضوضاء الصوتية في المنطقة المجاورة للمريض: يستخدم PFC النشط ملفات خنق ومحثات عالية التردد. في ظل ظروف تحميل محددة، يمكن للمواد الأساسية المغناطيسية أن تهتز ماديًا. تؤدي هذه الظاهرة إلى إنشاء ضوضاء صوتية مسموعة، تُعرف عمومًا باسم 'أزيز الملف'. وفي غرفة الخادم المزدحمة، يمر هذا الأمر دون أن يلاحظه أحد. ومع ذلك، في جناح التعافي الهادئ أو تطبيق الاتصال بالمريض (مثل أجهزة ضغط المجرى الهوائي الإيجابي المستمر)، يسبب هذا الأنين عالي النبرة إزعاجًا شديدًا. يجب عليك تحديد حدود صارمة للضوضاء الصوتية عند شراء الوحدات المخصصة للمنطقة المجاورة للمريض.
2. عجز وقت الانتظار: يشير وقت الانتظار إلى المدة التي يمكن لمصدر الطاقة أن يحافظ فيها على مخرج التيار المستمر بعد الفقد المفاجئ لمدخل التيار المتردد. ينظم PFC النشط بشكل فعال الجهد الذي يغذي المكثف الأساسي. تسمح هذه اللائحة للمهندسين باستخدام مكثف أصغر ماديًا. لسوء الحظ، يقوم المكثف الأصغر بتخزين طاقة إجمالية أقل، مما قد يؤثر سلبًا على وقت الانتظار أثناء انتقال شبكة المستشفى أو انقطاع التيار الكهربائي لفترة قصيرة. تأكد من احتفاظ الوحدة المحددة بوقت توقف كافٍ (عادةً > 20 مللي ثانية) للسماح للمعالجات الدقيقة بتنفيذ عمليات إيقاف تشغيل النظام بشكل سلس.
3. متطلبات خفض القدرة: تتغير الديناميكيات الحرارية بشكل كبير بناءً على جهد الإدخال ودرجة الحرارة المحيطة. تحليل كيفية أداء مرحلة PFC في درجات الحرارة القصوى. يتطلب خرج الطاقة العالية في كثير من الأحيان تخفيض القدرة عند تشغيله بجهد منخفض (على سبيل المثال، 115VAC). عند الفولتية المنخفضة، يجب أن تسحب دائرة PFC تيارات دخل أعلى بكثير لتوفير نفس القوة الكهربائية الناتجة. التيار الأعلى يعني فقدان حرارة أعلى مقاومًا. قم بتعيين منحنيات التخفيض الخاصة بالبائع بعناية مقابل درجة حرارة التشغيل القصوى المتوقعة لجهازك.

منطق المصادر: كيفية وضع قائمة مختصرة لشركاء إمدادات الطاقة الطبية

بيانات الامتثال التي يمكن تتبعها

إن اختيار بائع يعتمد كليًا على كتيبات التسويق يؤدي إلى كارثة. يدعي العديد من الموردين أن وحداتهم "من الدرجة الطبية" أو تتميز "PFC المتقدم". يجب عليك رفض البائعين الذين يقدمون مطالبات عامة فقط. اطلب تقارير اختبار CB شاملة ومخططات اختبار EMI الرسمية. قم بمراجعة هذه المؤامرات للتأكد من أن مصدر الطاقة يوضح هامشًا مريحًا أقل من حدود الانبعاثات القياسية. كثيرًا ما تفشل الوحدة التي تحوم تمامًا على خط الحد في اختبار التكامل بمجرد وضعها داخل الهيكل المعدني أو البلاستيكي الخاص بك.

نسب المكون والموثوقية

تمثل دائرة PFC النشطة قسمًا شديد الضغط من مصدر الطاقة. نسب المكون مهم للغاية. قم بتقييم أصل وجودة المكثف الأساسي PFC. يتعامل هذا المكثف المحدد مع تيارات تموج عالية ويعتبر نقطة فشل شائعة. تتطلب أفضل ممارسات الصناعة استخدام مكثفات متميزة ذات تصنيف 105 درجة مئوية من الشركات المصنعة ذات السمعة الطيبة (على سبيل المثال، العلامات التجارية اليابانية من الدرجة الأولى). سيؤدي استخدام مكثف أرخص بدرجة حرارة 85 درجة مئوية إلى تقليل متوسط ​​الوقت بين حالات الفشل (MTBF) للجهاز الطبي بأكمله بشكل كبير.

التخصيص مقابل ما هو خارج الرف

حدد مبكرًا ما إذا كان طلبك يتطلب وحدة قياسية معدلة. تعمل الوحدات القياسية الجاهزة للاستخدام بشكل مثالي في البيئات الحميدة. ومع ذلك، تواجه الأجهزة الطبية في كثير من الأحيان مواد كيميائية تنظيف قاسية، أو رطوبة عالية، أو قيودًا فريدة على المساحة المادية. قم بتقييم ما إذا كان البائع يمكنه تطبيق طلاء مطابق متخصص على PCB لحماية دوائر التحكم الحساسة لـ PFC من الرطوبة. علاوة على ذلك، تحقق من قدرات الدعم الهندسي المحلي للبائع. يعمل التواصل السلس مع فريق التصميم الخاص بهم على تسريع عملية التعديل.

إجراءات الخطوة التالية

يتطلب الانتقال من مرحلة البحث إلى الاختبار النشط اتباع نهج منهجي. أولاً، اطلب عينات التقييم المادي لمصادر الطاقة المستهدفة. لا تعتمد فقط على النماذج الرقمية. بعد ذلك، اطلب وثائق MTBF الكاملة، مع التأكد من حساب البيانات باستخدام معايير معترف بها مثل MIL-HDBK-217F أو Telcordia. وأخيرًا، ابدأ اختبار التوافق المسبق للحرارة والتداخل الكهرومغناطيسي (EMI) على الفور. قم بإجراء هذه الاختبارات باستخدام مصدر الطاقة المثبت داخل هيكل جهازك الفعلي، وتشغيل الحد الأقصى من حمل البرنامج المستمر.

خاتمة

إن تحديد PFC في سياق طبي لا يعد تمرينًا بسيطًا على الإطلاق. إنه يمثل قرارًا حاسمًا على مستوى النظام يؤثر بشكل مباشر على التصميم الحراري، والامتثال لـ EMI، والسلامة النهائية للمرضى. يتطلب التعامل مع المعايير الصارمة للمعيارين IEC 61000-3-2 وIEC 60601-1 موازنة الفوائد التوافقية لمركب PFC النشط مقابل القيود الصارمة على تيار التسرب. يجب على المهندسين أن ينظروا إلى ما هو أبعد من القوة الكهربائية الأساسية لتقييم الهياكل المتقدمة، ومنحنيات التخفيض، ونسب المكونات.

بالنسبة للتطبيقات السريرية كثيرة المتطلبات، يؤدي اختيار وحدة معتمدة وعالية الكفاءة إلى تقليل الاحتكاك التنظيمي وتسريع وقت طرحك في السوق بشكل كبير. من خلال إعطاء الأولوية لانبعاثات EMI المنخفضة، وأوقات الانتظار المثالية، وبنيات التبديل ذات الجهد الصفري، فإنك تضمن أن جهازك يعمل بشكل لا تشوبه شائبة في شبكات المستشفيات الفوضوية. نحن نشجعك على استشارة مهندس التطبيقات اليوم. اطلب أوراق المواصفات التفصيلية لمصادر إمداد الطاقة الطبية القياسية لتتوافق تمامًا مع حمل الطاقة الدقيق ومتطلبات الامتثال التنظيمي.

التعليمات

س: ما هو الحد الأدنى من القوة الكهربائية التي تتطلب PFC في الجهاز الطبي؟

ج: بشكل عام، تفرض المعايير التنظيمية تخفيف انبعاثات التيار التوافقي (وبالتالي مركبات الكربون الكلورية فلورية) لمصادر إمداد الطاقة التي تسحب أكثر من 75 وات. الأجهزة التي ترسم أقل من هذه العتبة غالبًا ما تتجاوز الحدود التوافقية الصارمة IEC 61000-3-2، على الرغم من أن اللوائح الإقليمية الفردية قد تختلف قليلاً.

س: هل يمكن أن يؤثر PFC النشط سلبًا على تيار تسرب المريض؟

ج: بشكل غير مباشر، نعم. يتطلب التبديل عالي التردد لـ Active PFC تصفية EMI. يستخدم الترشيح القياسي مكثفات Y التي تزيد من تيار التسرب. تم تصميم المستلزمات الطبية خصيصًا لتخفيف هذا التداخل الكهرومغناطيسي دون تجاوز عتبات التسرب الآمنة.

س: لماذا تحدد الأجهزة الطبية عالية الطاقة طبولوجيا LLC إلى جانب PFC؟

ج: تعمل المحولات الرنانة ذات المسؤولية المحدودة على تمكين تبديل الجهد الصفري (ZVS)، مما يقلل بشكل كبير من خسائر التبديل التي تنتجها مرحلة PFC النشطة. يعد هذا أمرًا بالغ الأهمية للحفاظ على الكفاءة العالية وتقليل الحرارة في الأجهزة مثل مصدر طاقة التحويل الطبي بقدرة 500 واط.
