ما الذي يجب عليك فحصه قبل قبول محول Boost DC؟

يعد قبول مجموعة جديدة من مكونات الطاقة أو التوقيع على نموذج أولي قرارًا عالي المخاطر. يمكن أن يؤدي محول الترقية دون المستوى إلى عدم استقرار النظام، أو فشل الامتثال، أو تلف الأجهزة الكارثي. غالبًا ما تمثل أوراق البيانات ظروفًا معملية مثالية وخاضعة للرقابة. يقدم التطبيق العملي الإجهاد الحراري، والأحمال العابرة، ومعلمات الإدخال المختلفة. تكشف هذه العوامل عيوب التصميم المخفية بسرعة في الميدان. لقد صممنا هذا الدليل لتزويد المشترين الفنيين ومهندسي الأجهزة بإطار فحص موضوعي قائم على الأدلة. سوف تتعلم بالضبط كيفية تقييم وحدة الترقية قبل القبول النهائي. نحن نغطي بالتفصيل اختبارات الحمل الأساسية، والتنميط الحراري، وفحوصات الامتثال الخاصة بالتطبيقات. هدفنا هو سد الفجوة بين الوعود النظرية والموثوقية الميدانية. وفي النهاية، ستعرف بالضبط ما هي مقاييس الأداء التي تفصل بين المكون القوي والمسؤولية المحفوفة بالمخاطر. يمكنك بعد ذلك الموافقة بثقة على النماذج الأولية للنشر الشامل.

الوجبات السريعة الرئيسية

• تحقق من أن في العالم الحقيقي مواصفات محول التيار المباشر المعزز تتوافق مع مطالبات ورقة البيانات، خاصة فيما يتعلق بالتموج والضوضاء والكفاءة في ظل الحمل الأقصى.

• قم بإجراء اختبارات الاستجابة الحرارية والعابرة الشديدة لضمان عمل آليات الحماية المضمنة (OVP، OCP) دون تدهور المكونات.

• قم بفحص قيود حالة الاستخدام المحددة (على سبيل المثال، تعزيز محول التيار المستمر 12 فولت 19 فولت لتطبيقات تكنولوجيا المعلومات أو السيارات) من أجل الامتثال البيئي والتوافق الكهرومغناطيسي الكهرومغناطيسي (EMI).

• قم بتقييم مورد محول التيار المستمر المعزز استنادًا إلى شفافية الاختبار وتاريخ RMA والقدرة على الدعم الهندسي لما بعد البيع.

1. تحقق من مواصفات محول Core Boost DC تحت التحميل

غالبًا ما يواجه المهندسون واقعًا صارخًا أثناء تقييم النموذج الأولي. نادراً ما تتطابق وعود ورقة البيانات النظرية مع الأداء الكهربائي العملي. تتطلب خطوتك الأولى التحقق من صحة المقاييس الأساسية تحت أقصى قدر من الضغط. يجب عليك دفع الأجهزة إلى حدودها التشغيلية.

استقرار جهد الإدخال والإخراج

اختبر المحول عبر نطاق جهد الإدخال المذكور بالكامل. تعمل العديد من الوحدات بشكل جيد عند الجهد الاسمي ولكنها تكافح عند الحدود القصوى. تطبيق حمولة مستمرة بنسبة 100٪. خفض جهد الدخل إلى الحد الأدنى المطلق. تأكد من أن جهد الخرج يظل مغلقًا ضمن نطاق التسامح المقبول. يشير الانخفاض المفاجئ في جهد الخرج إلى سوء تنظيم التغذية المرتدة. يمكن أن يشير أيضًا إلى تشبع مغوٍ صغير الحجم مبكرًا.

تموج وتقييم الضوضاء

لا تقبل قراءات المقاييس الرقمية المتعددة القياسية للتحقق من المخرجات. تقوم أجهزة القياس المتعددة بمتوسط ​​العابرين عالي التردد. تتطلب أشكال موجية لراسم الذبذبات عند التحميل الكامل لفحص الضوضاء عالية التردد وتموج التبديل. التموج المفرط يحط بشدة من مكونات المنطق النهائي. فهو يدخل الارتعاش في خطوط الاتصال ويعطل أجهزة الاستشعار التناظرية.

خطأ شائع: تجنب استخدام الخيوط الأرضية القياسية للمسبار ('الضفيرة'). تعمل الأسلاك الأرضية الطويلة كهوائيات. إنهم يلتقطون التداخل الكهرومغناطيسي المحيط (EMI). بدلاً من ذلك، استخدم تقنية القياس 'الطرف والبرميل'. اجعل الحلقة الأرضية قصيرة جسديًا قدر الإمكان. حدد عرض النطاق الترددي لراسم الذبذبات بـ 20 ميجا هرتز لقياسات التموج القياسية.

منحنيات الكفاءة والفحوصات المتشككة

الكفاءة تملي التبديد الحراري. ارسم منحنيات الكفاءة بسعات تحميل تبلغ 20% و50% و100%. عادةً ما يسلط المصنعون الضوء على ذروة الكفاءة، والتي تحدث عادةً عند حوالي 50% من الحمل. يجب عليك تقييم التطرف. ابحث عن الانخفاضات الحادة في الكفاءة عند الأحمال القصوى. يشير الانخفاض الحاد إلى عدم كفاءة تحويل MOSFET أو حدوث خسائر شديدة في قلب المحث. نحن نعتمد على المواصفات الصارمة لمحول التيار المستمر لضمان الموثوقية على المدى الطويل تحت الضغط الحراري.

الانخفاضات النموذجية في الكفاءة مقابل الأداء المتوقع

2. إجراء اختبارات صارمة للاستجابة الحرارية والعابرة

إن منع الأعطال الميدانية - والذي يُعرف غالبًا باسم إطلاق "الدخان السحري" - يتطلب التحقق الحراري القوي. يجب أن يتحمل مكون الطاقة تحولات الحمل الديناميكي دون زعزعة استقرار النظام المضيف. تعتمد المرونة التشغيلية على المدى الطويل بشكل كبير على إدارة الحرارة المادية.

تنفيذ اختبار التحميل المرحلي

1. قم بإعداد تحميل إلكتروني: قم بتوصيل الإخراج ببنك تحميل DC قابل للبرمجة.

2. برمجة الخطوات المؤقتة: تقلب الطلب الحالي بسرعة من 10% إلى 90% وبالعكس.

3. قياس الاسترداد: مراقبة جهد الخرج على راسم الذبذبات.

4. تحليل الشكل الموجي: فحص إجمالي وقت الاسترداد وقياس ذروة الجهد الكهربي أو تجاوزه.

يشير التعافي البطيء إلى ضعف تعويض حلقة التغذية الراجعة. إذا انخفض الجهد الكهربائي إلى مستوى منخفض جدًا، فسيتم إعادة ضبط المعالجات الدقيقة الحساسة. إذا ارتفع عاليًا جدًا، فإنك تخاطر بإتلاف المكثفات النهائية.

التنميط الحراري مع FLIR

قم بتشغيل محول التيار المستمر بأقصى حمل مستمر لفترة ممتدة. يتطلب الاختبار القياسي من 24 إلى 48 ساعة. ضع الوحدة داخل حاوية عديمة التهوية لمحاكاة ظروف العالم الحقيقي. استخدم كاميرا FLIR الحرارية لتحديد النقاط الساخنة على PCB. ركز فحصك على الصمام الثنائي التبديلي ومحث الطاقة الرئيسي ومكثفات الخرج. تؤدي الحرارة الموضعية المستمرة إلى تحلل إلكتروليت المكثف بسرعة. إذا لم تكن لديك كاميرا حرارية، قم بتوصيل المزدوجات الحرارية مباشرةً بالمكونات باستخدام الإيبوكسي الحراري.

التحقق من صحة منحنى ديراتينغ

تحقق من أن حدود المكونات تتطابق مع منحنى التخفيض الحراري المنشور من قبل الشركة المصنعة. مع ارتفاع درجة الحرارة المحيطة، ينخفض ​​الحد الأقصى لطاقة الإخراج الآمنة. ادفع درجة الحرارة المحيطة داخل غرفة الاختبار الخاصة بك إلى الحد الأقصى المحدد. إذا توقف النظام عن العمل قبل الأوان أو احترق، فإن تصميم الإدارة الحرارية الداخلية يكون غير مناسب.

3. الفروق الدقيقة الخاصة بالتطبيق: السيناريو من 12 فولت إلى 19 فولت

غالبًا ما تفشل الطبولوجيا القياسية عندما تخضع لمتطلبات صارمة لتطبيقات الحافة. تتطلب الصناعات مثل السيارات والاتصالات والحوسبة الصناعية تفاوتات تشغيلية متخصصة. يعد تحديد سياق بيئة الاختبار الخاصة بك أمرًا بالغ الأهمية.

متطلبات المعيار

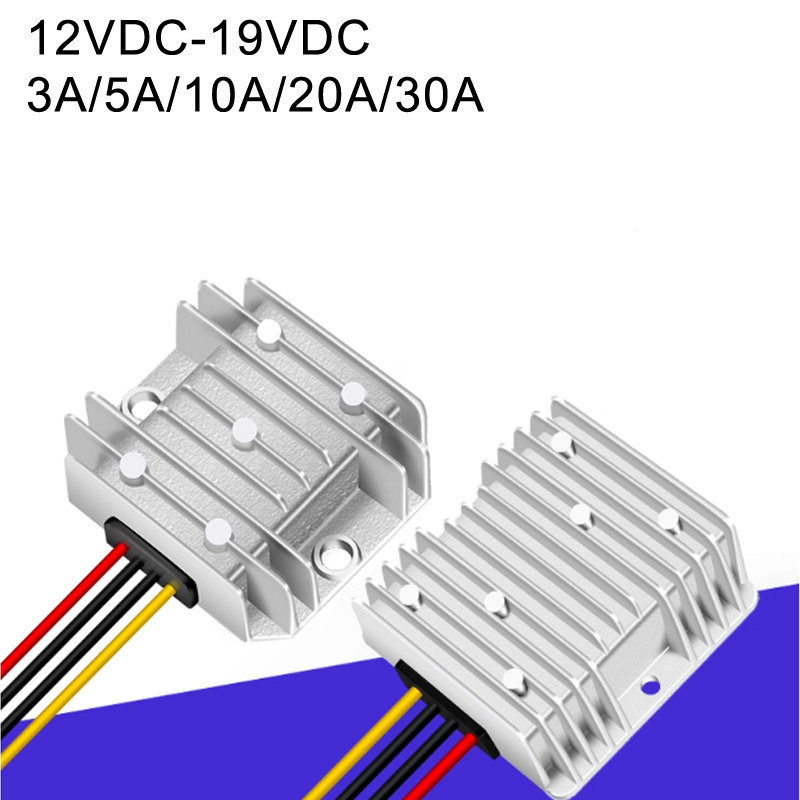

يعد تكييف قضبان البطارية القياسية 12 فولت مع معدات تكنولوجيا المعلومات أو المعدات الصناعية 19 فولت تحديًا شائعًا. يُعد تعزيز محول التيار المستمر 12 فولت 19 فولت بمثابة معيار ممتاز لهذه الفئة. لا توفر البطاريات طاقة نظيفة وثابتة. وهي تتقلب بشكل كبير بناءً على حالة الشحن وأحمال النظام المتوازية. يجب أن يقوم المحول بعزل المعدات الحساسة بجهد 19 فولت عن ظروف الإدخال الفوضوية هذه.

مرونة الساعد البارد وتفريغ التحميل

إذا كنت تنوي نشر الوحدة في بيئات السيارات أو الآلات الثقيلة، فيجب عليك اختبار عمليات انتقال كهربائية معينة.

• التدوير البارد: عند بدء تشغيل المحرك، يمكن أن ينخفض ​​جهد البطارية بشكل كبير (غالبًا ما يصل إلى 6 فولت أو أقل). افحص كيفية تعامل المحول مع هذا الانخفاض المفاجئ في جهد الإدخال. يجب ألا يسقط مخرج 19 فولت.

• تفريغ الأحمال: إذا انفصلت البطارية أثناء شحن المولد، فإن ارتفاعًا كبيرًا في الجهد يغمر سكة الطاقة. يجب أن يقوم المحول بحظر هذا الارتفاع لحماية الحمولة النافعة النهائية.

اختبار الامتثال لـ EMI وEMC

طبولوجيا التصعيد صاخبة بطبيعتها. إنهم يعتمدون على التبديل عالي التردد لبناء الجهد. فحص تخطيط ثنائي الفينيل متعدد الكلور للتدريع المناسب وحلقات التيار الضيقة. اطلب تقارير شهادات CISPR 25 (السيارات) أو EN 55032 (الصناعية) من جهة خارجية. تضمن هذه الوثائق أن المحول لن يتداخل مع الأجهزة الإلكترونية الحساسة أو الاتصالات اللاسلكية المجاورة.

4. تقييم الحماية المضمنة واسترداد الأخطاء

يعد فشل الأجهزة أمرًا لا مفر منه في عمليات النشر الميدانية. إن تقييم كيفية تصرف الأجهزة عندما تسوء الأمور يفصل بين المكونات الاحترافية والبدائل الرخيصة. يجب عليك إساءة استخدام الوحدة عمدًا للتحقق من آليات السلامة الخاصة بها.

الإفراط في الجهد والإفراط في الحماية الحالية

فرض شروط خطأ عمدا. قم بقصر دائرة أطراف الإخراج أثناء تشغيل يجب أن يتم إغلاق الجهاز بأمان أو الدخول في وضع 'الفواق'. في وضع الفواق، تتوقف وحدة التحكم لفترة وجيزة عن التبديل، وتنتظر لفترة قصيرة، ثم تحاول إعادة التشغيل بشكل بسيط. وهذا يمنع تراكم الحرارة بشكل كبير خلال فترة قصيرة مستمرة. لا ينبغي أبدا أن تفشل بشكل كارثي أو تشتعل فيها النيران. محول DC المعزز بكامل طاقته.

ميكانيكا الاغلاق الحراري

تحقق من وظيفة إيقاف التشغيل الحراري (TSD). منع كل تدفق الهواء وعزل الوحدة. قم بقيادة السيارة بأقصى حمولة حتى تؤدي درجة الحرارة الداخلية إلى تشغيل دائرة الحماية. يجب أن يتم إيقاف تشغيل النظام بشكل موثوق عند درجة الحرارة الحرجة المحددة. علاوة على ذلك، يجب أن يتعافى تلقائيًا فقط عند استعادة درجات حرارة التشغيل الآمنة. عمليات إعادة التعيين اليدوية غير مقبولة لعمليات النشر الصناعية عن بعد.

عكس ضمانات القطبية

تظل الأسلاك غير الصحيحة أثناء التثبيت حقيقة شائعة في عمليات النشر الميدانية. الفنيون يخطئون. فحص مرحلة الإدخال للحصول على ضمانات ضد القطبية العكسية. سوف يشتمل التصميم القوي على صمام ثنائي متسلسل أو MOSFET على قناة P لمنع الجهد السلبي على الفور. تحقق من ذلك عن طريق توصيل الإدخال للخلف عمدًا. يجب أن ترفض الوحدة ببساطة تشغيلها، دون أن تتعرض لأي ضرر داخلي.

5. كيفية تقييم مزود محول Boost DC الخاص بك

النموذج الأولي الذي لا تشوبه شائبة لا يعني شيئًا إذا لم تتمكن الشركة المصنعة من الحفاظ على الجودة على نطاق واسع. يتطلب منطق القائمة المختصرة التحقق من أمان سلسلة التوريد والتحقق من مصداقية البائع. أنت تشتري علاقة، وليس مجرد لوحة دوائر.

إمكانية التتبع ومصادر المكونات

يجب أن يوفر الموثوق به مورد محول التيار المستمر الشفافية فيما يتعلق بمكوناته المهمة. اسأل من أين يصدرون وحدات التحكم المرحلية ووحدات MOSFET الخاصة بالطاقة والمكثفات الإلكتروليتية. تمنع إمكانية التتبع دخول الأجزاء المقلدة إلى سلسلة التوريد الخاصة بك. تمثل المكثفات المزيفة السبب الرئيسي لفشل المجال المبكر.

اختبار شفافية البيانات

هل يقدمون تقارير اختبار دفعة شاملة أم مجرد أوراق مواصفات عامة؟ اطلب بيانات الاختبار الفعلية للقطعة المحددة التي تشتريها. ابحث عن بيانات التحكم في العمليات الإحصائية (SPC)، مثل مقاييس Cp وCpk. تثبت هذه الأرقام أن الشركة المصنعة لديها رقابة مشددة على تفاوتات الإنتاج الخاصة بها.

قابلية التوسع في التصنيع وسياسات RMA

تقييم قدرتهم على التوسع من كميات النماذج الأولية إلى الإنتاج بكميات كبيرة. يجب عليهم الحفاظ على عمليات ضمان الجودة الصارمة التي تم التحقق من صحتها أثناء مرحلة التفتيش. علاوة على ذلك، تأكد من أن المورد لديه عملية قوية يقودها المهندس لتشخيص الأعطال الميدانية. اطلب رؤية نموذج لتقرير 8D (ثمانية تخصصات). سيوفر لك البائع الذي يبحث بدقة في الأسباب الجذرية موارد هندسية هائلة بعد الإطلاق.

خاتمة

يتطلب قبول محول DC المعزز النظر في المواصفات السابقة على مستوى السطح. من خلال الاختبار الصارم للحدود الحرارية والاستجابات العابرة ووسائل الحماية المضمنة، فإنك تحمي بنية النظام الأوسع لديك. لا تثق أبدًا في ورقة بيانات دون التحقق المستقل. فرض ظروف الخطأ، وقياس الضوضاء بدقة باستخدام راسم الذبذبات، وتدقيق سلامة سلسلة التوريد الخاصة بالبائع. قم بتجميع بيانات التفتيش الخاصة بك بعناية. قارنها بمتطلبات التطبيق غير القابلة للتفاوض، واطلب وثائق شفافة من البائع الخاص بك. هل تبحث عن حل طاقة تم فحصه وعالي الموثوقية؟ اتصل بفريقنا الهندسي لمراجعة متطلباتك المحددة، أو طلب بيانات اختبار عينة، أو تأمين نموذج أولي لتقييمك الدقيق.

التعليمات

س: ما هو السبب الأكثر شيوعًا للفشل في محول التيار المستمر المعزز أثناء الاختبار؟

ج: تحدث الأعطال في كثير من الأحيان بسبب الانفلات الحراري بسبب انخفاض حجم الحرارة، أو فشل المكثف الناتج عن ارتفاعات الجهد المستمرة وغير المخففة أثناء تغيرات الحمل السريعة. يمكن أيضًا أن يؤدي تخطيط ثنائي الفينيل متعدد الكلور السيئ الذي يؤدي إلى محاثة طفيلية شديدة إلى تدمير تحويلات MOSFET تحت الأحمال الثقيلة.

س: كيف يمكنني قياس تموج الإخراج لمحول DC-DC بدقة؟

ج: استخدم راسم الذبذبات مع جعل السلك الأرضي للمسبار قصيرًا قدر الإمكان. في كثير من الأحيان، يستخدم المهندسون طريقة "الطرف والبرميل" مباشرة عبر مكثف الخرج. وهذا يمنع حلقة المسبار من العمل كهوائي والتقاط التداخل الكهرومغناطيسي المحيط، مما يؤدي إلى تضخيم قراءات التموج بشكل مصطنع.

س: لماذا تكون كفاءة محول التعزيز الخاص بي أقل مما تدعيه ورقة البيانات؟

ج: غالبًا ما تسلط أوراق البيانات الضوء على ذروة الكفاءة عند الحمل المثالي وجهد الإدخال الأمثل. تنخفض الكفاءة في العالم الحقيقي بشكل كبير بسبب ارتفاع درجات حرارة التشغيل، وجهود الإدخال دون المستوى الأمثل، وظروف الحمل المختلفة غير الممثلة في المواد التسويقية. كما تزداد خسائر قلب المحرِّض بشكل كبير عند درجات الحرارة المرتفعة.

س: هل يجب أن أطلب اختبار الامتثال المخصص من المورد الخاص بي؟

ج: إذا كان طلبك يقع ضمن بيئات تنظيمية صارمة (على سبيل المثال، معايير ISO الخاصة بالسيارات أو الاتصالات أو الأجهزة الطبية)، فيجب عليك أن تطلب من المورد الخاص بك تقديم وثائق اختبار الامتثال ذات الصلة. اطلب التحقق المخصص قبل القبول للتأكد من أن الدفعة المحددة الخاصة بهم تلبي المعايير البيئية الدقيقة الخاصة بك.
