ما الفرق بين إمدادات الطاقة الخطية والتبديل؟

عند تصميم أو اختيار مصدر طاقة للإلكترونيات ، يتم التركيز على نوعين رئيسيين: إمدادات الطاقة الخطية وإمدادات الطاقة التبديل . كلاهما لهما مكان في التطبيقات الصناعية والتجارية والمستهلكين ، ولكنهما يعملان على مبادئ مختلفة تمامًا ويخدمون أغراضًا مميزة. تغوص هذه المقالة بعمق في الاختلافات والمزايا والقيود والتطبيقات لهاتين التقنيتين الأساسيتين.

دعنا نستكشف الفروق الدقيقة في إمدادات الطاقة الخطية مقابل تبديل الطاقة ومساعدتك على اتخاذ قرار مستنير.

مقدمة في أساسيات إمدادات الطاقة

يعتمد كل جهاز إلكتروني على مصدر طاقة مستقر وموثوق. تتمثل مهمة وحدة تزويد الطاقة (PSU) في تحويل الطاقة الكهربائية من نموذج إلى آخر - خاصةً من المتناوبة الحالية (AC) إلى التيار المباشر (DC) - في الجهد المطلوب والمستويات الحالية.

هناك نوعان من التقنيات المهيمنة المستخدمة لهذا التحويل:

• إمدادات الطاقة الخطية (LPS)

• تمويل إمدادات الطاقة (SPS)

في حين أن كلاهما يؤدي مهامًا مماثلة ، تختلف الهندسة المعمارية الداخلية ، وكفاءة الطاقة ، والأداء الحراري ، والحجم بشكل كبير. يستخدم مصدر الطاقة الخطي محولًا ومنظمًا خطيًا للتنحي الجهد. في المقابل ، يستخدم مصدر الطاقة التبديل مكونات التبديل عالية التردد والدوائر المتقدمة لتنظيم الجهد والتيار.

هذا التمييز الأساسي يؤدي إلى مجموعة من خصائص الأداء والملاءمة عبر مختلف التطبيقات.

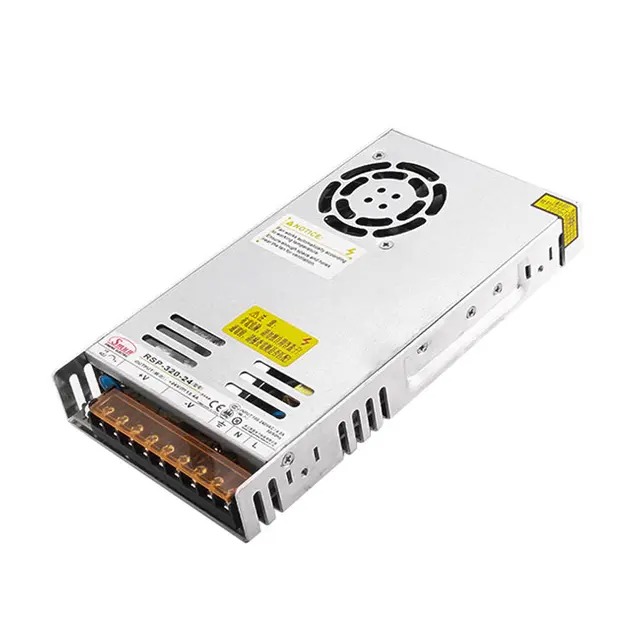

ما هو مصدر الطاقة التبديل؟

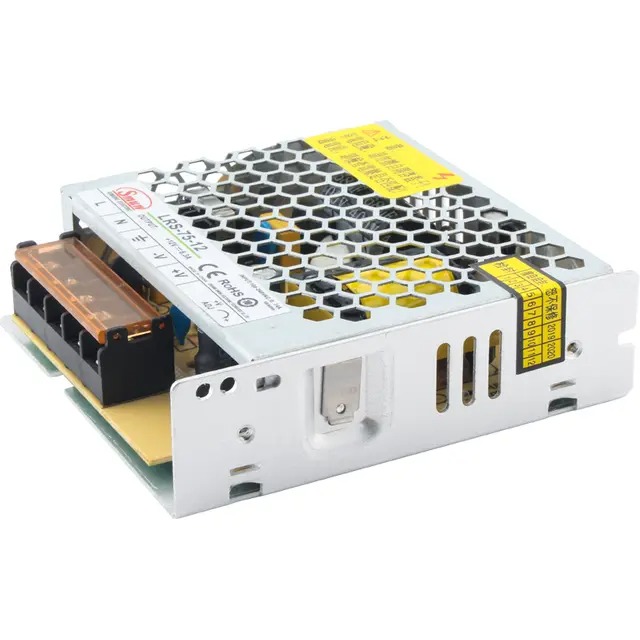

مصدر طاقة التبديل -يشار إليه أيضًا باسم مصدر الطاقة (SMPS)-يوضح الطاقة الكهربائية باستخدام منظمات التبديل عالية التردد ومكونات تخزين الطاقة مثل المحاثات والمكثفات. سلسلة LRS-100 ، على سبيل المثال ، عبارة عن مصدر طاقة مضغوط وفعال AC-DC يستخدم على نطاق واسع في أنظمة التحكم الصناعية ، وإضاءة LED ، ومعدات الاتصالات.

كيف تعمل

يعمل تبديل إمدادات الطاقة عن طريق تشغيل أجهزة أشباه الموصلات وإيقافها بسرعة مثل الترانزستورات أو MOSFETs. إليك انهيار مبسط:

1. مدخلات التيار المتردد : يقبل العرض جهد التيار المتردد القياسي.

2. التصحيح والتصفية : يتم تحويل جهد التيار المتردد إلى العاصمة باستخدام مكثفات الجسر ومرشح.

3. تحويل التردد العالي : يتم تغذية جهد التيار المستمر في مذبذب عالي التردد (عادة 20 كيلو هرتز-1MHz).

4. التحول والتنظيم : يتم تخطي الجهد لأعلى أو لأسفل عبر محول ويتم التحكم فيه باستخدام حلقات التغذية المرتدة.

5. تصفية الإخراج : يتم تنعيم الإخراج لتوفير طاقة DC نظيفة.

فوائد تبديل إمدادات الطاقة

• كفاءة عالية (تصل إلى 90 ٪+)

• تصميم مضغوط

• نطاق جهد إدخال واسع

• انخفاض ناتج الحرارة

• التوافق العالمي لمدخلات التيار المتردد

هذه الخصائص تجعل عمليات تبديل إمدادات الطاقة مثالية للتطبيقات الحديثة حيث تكون المساحة وإدارة الحرارة وكفاءة الطاقة أمرًا بالغ الأهمية.

ما هو مصدر الطاقة الخطي؟

مصدر الطاقة الخطي هو الشكل الأكثر تقليدية لتحويل طاقة التيار المتردد إلى التيار المتردد. يعتمد على محول للانحناء الجهد ويستخدم منظمات الجهد الخطي للحفاظ على جهد إخراج ثابت. على الرغم من استبدالها إلى حد كبير بتبديل أنواع في العديد من المناطق ، إلا أن إمدادات الطاقة الخطية لا تزال تستخدم في تطبيقات محددة حيث يجب تقليل الضوضاء الكهربائية.

كيف تعمل

العملية بسيطة نسبيًا وتتضمن المراحل التالية:

1. مدخلات التيار المتردد : تدخل قوة التيار المتردد القياسي إلى المحول.

2. تحول الجهد : المحول يقلل الجهد إلى المستوى المطلوب.

3. التصحيح والتصفية : يحول AC إلى DC باستخدام مقوم ومرشح.

4. تنظيم الجهد : يضمن المنظم الخطي إخراجًا مستقرًا ، حتى لو كان المدخلات يتقلب.

عيوب إمدادات الطاقة الخطية

• كفاءة منخفضة (غالبًا أقل من 60 ٪)

• ثقيلة وضخمة

• يتطلب توليد الحرارة نماذج درجات الحرارة الكبيرة

• نطاق جهد المدخلات المحدود

نظرًا لأن إمدادات الطاقة الخطية تتبدد الطاقة الزائدة كحرارة ، فهي غير فعالة وأقل ملاءمة للتطبيقات عالية الجودة أو المدمجة.

خطي مقابل تبديل إمدادات الطاقة-مقارنة جنبًا إلى جنب

للمساعدة في تصور الاختلافات ، إليك مخطط مقارنة مبسط:

يعزز هذا الجدول لماذا يهيمن تبديل إمدادات الطاقة مثل سلسلة LRS-100 على مشهد الطاقة الحديث.

لماذا تختار تبديل إمدادات الطاقة في التطبيقات الحديثة؟

مع زيادة الطلب على كفاءة استخدام الطاقة ، وعوامل الشكل المدمجة ، وفعالية التكلفة ، أصبح تبديل إمدادات الطاقة الآن الحل في العديد من الصناعات. هنا لماذا:

كفاءة الطاقة والامتثال الأخضر

يعد استهلاك الطاقة الآن مصدر قلق عالمي ، من الناحية البيئية والاقتصادية. يحقق تبديل إمدادات الطاقة معدلات تحويل أعلى ، مما يترجم إلى انخفاض تكاليف الطاقة وخفض آثار أقدام الكربون. إنها تتوافق مع معايير كفاءة الطاقة الدولية مثل ERP ERP , ERP ، و 80 Plus ، مما يجعلها مثالية للنشر العالمي.

التنوع والمرونة

توفر مستلزمات الطاقة التبديل نطاقات جهد إدخال واسع (مثل 85 ~ 264VAC) ، مما يجعلها مثالية للاستخدام الدولي دون الحاجة إلى محولات الجهد. هذه الميزة أمر حيوي في أنظمة التشغيل الآلي ، وبرامج التشغيل LED ، ومعدات الاتصالات السلكية واللاسلكية.

لتوفير الفضاء وتصميم خفيف الوزن

أصبحت الأجهزة أكثر إحكاما ومحمولة. تزداد إمدادات الطاقة الخطية التقليدية ، مع محولاتها الكبيرة والتدفادات ، لتناسب هذه المساحات المتقلبة. تستخدم إمدادات الطاقة التبديل محولات عالية التردد ، مما يتيح بصمة أصغر بكثير.

الأسئلة الشائعة الشائعة: تم الرد على أسئلتك العليا

دعنا نتناول بعض الأسئلة المتداولة المتعلقة بالتبديل واللوازم الخطية:

Q1: ما هو مصدر الطاقة أكثر موثوقية - خطية أو تبديل؟

A1: كلاهما يمكن أن يكون موثوقًا به إذا تم تصميمه جيدًا. ومع ذلك ، تميل إمدادات التبديل إلى أن تكون أكثر كفاءة وأطول في البيئات الصناعية بسبب إدارة حرارية أفضل.

Q2: هل الضوضاء من إمدادات طاقة التبديل ضارة بالمعدات الحساسة؟

A2: ليس عادة. تتضمن معظم إمدادات الطاقة التبديل مرشحات لتقليل EMI/RFI. بالنسبة لمعدات الصوت أو RF الحساسة للغاية ، قد تكون الإمدادات الخطية مفضلة.

س 3: هل تبديل إمدادات الطاقة أكثر تكلفة؟

A3: ليس بالضرورة. في حين أن المكونات الداخلية أكثر تعقيدًا ، فإن الإنتاج الضخم والكفاءة العالية غالباً ما يجعلون إمدادات طاقة التبديل أكثر فعالية من حيث التكلفة مع مرور الوقت.

س 4: هل يمكنني استخدام مصدر طاقة التبديل لأنظمة الصوت؟

A4: يعتمد ذلك على التطبيق. بالنسبة إلى معدات الصوت الراقية ، قد توفر الإمدادات الخطية أداءً أفضل بسبب انخفاض الضوضاء الكهربائية ، ولكن العديد من التصميمات الحديثة تستخدم إمدادات التبديل مع تصفية كافية.

خاتمة

يأتي القرار بين مستلزمات الطاقة الخطية والتبديل إلى متطلبات التطبيق الخاصة بك.

• إذا كنت تعطي الأولوية للطاقة النظيفة والضوضاء المنخفضة للغاية ، ولم تكن المساحة أو الحرارة مصدر قلق ، فقد لا تزال إمدادات الطاقة الخطية مناسبة.

• ولكن إذا كنت تعمل مع الكفاءة العالية , المقيدة للفضاء ، والأنظمة المنتشرة عالميًا ، فلا شك: مصدر الطاقة التبديل مثل سلسلة LRS-100 هو الخيار الأكثر ذكاءً.

تجمع حلول الطاقة المدمجة هذه بين الكفاءة والتنوع وتوفير التكاليف-وهي مجموعة لا تقبل المنافسة للاحتياجات التكنولوجية سريعة التطور اليوم.
