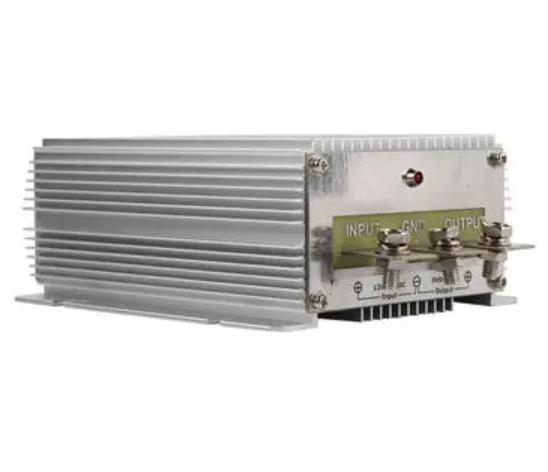

ما هو تصنيف محولات DC-DC؟

محولات DC-DC لديها فئات مختلفة تتوافق مع الاحتياجات المختلفة. يعد فهم تصنيف محولات DC-DC شرطًا أساسيًا لمزيد من التطبيق. في هذا المقال سنتحدث عن تصنيف محولات DC-DC وما هو المعزول محولات DC-DC.

وهنا قائمة المحتوى:

• ما هو تصنيف محول تيار مستمر-تيار مستمر?

• كيف يبدو محول DC-DC المعزول؟

ما هو تصنيف محول DC-DC؟

اليوم محول تيار مستمر-تيار مستمر تنقسم التطبيقات إلى فئات مختلفة: المعزولة وغير المعزولة، أو التعزيز والباك، أو كليهما. يقدم السوق أيضًا وحدات ذات مستويات وميزات طاقة محددة، والتي أصبح الكثير منها مكونات 'تجارية' عامة. ماذا يعني 'معزول': يكون المكون غير معزول إذا كان هناك اتصال كهربائي (عادةً أرضي) بين الإدخال والإخراج. تحتوي المكونات المعزولة على محول داخلي ينقل الطاقة مغناطيسيًا بين المدخلات والمخرجات، لذلك يمكن أن 'يطفو' المخرجات فيما يتعلق بالمدخلات.

كيف يبدو محول DC-DC المعزول؟

قد يكون العزل مطلوبًا لعدة أسباب مختلفة. غالبًا ما يكون من المناسب فصل أسس الإدخال والإخراج بحيث يتم فصل المسارات الحالية ولا تتفاعل مع بعضها البعض. أحد التطبيقات الشائعة هو تشغيل دائرة لواجهة RS485، حيث يمكن لقضبان الطاقة المعزولة للسائق إيقاف تدفق التيار بين الأرض المضيفة والجهاز المتصل.

عادة ما تكون الحاجة إلى الأمان أحد الأسباب المهمة للعزلة. قد تعتقد أنه إذا كان أ محول تيار مستمر-تيار مستمر مع انخفاض الفولتية المدخلات والمخرجات، والسلامة ليست مشكلة. ومع ذلك، غالبًا ما يتم استخدام طبقة العزل في DC-DC كجزء من نظام عزل أوسع لتحقيق تصنيف السلامة الشامل.

معزول محولات DC-DC تأتي في أشكال متنوعة، حيث لا تحتوي أبسط الأنواع ذات الطاقة المنخفضة عادةً على أي تنظيم، ولكنها ببساطة محولات 'متناسبة'، حيث يختلف الإخراج بشكل متناسب مع الإدخال. هذه المكونات منخفضة التكلفة ويمكن استخدامها لتوفير جهد 'نقطة' لواجهة أو دائرة تناظرية. ومع ذلك، نظرًا لأن جهد الخرج بدون تحميل الخاص بهم يمكن أن يكون أعلى بكثير من المعدل المقدر، فعادةً ما يكون لديهم الحد الأدنى من متطلبات الحمل. تتميز هذه المكونات بكفاءة عالية عند الحمل المقدر، ولكنها أقل كفاءة بكثير عند الحمل الخفيف، وربما حتى أقل من 50%.

محولات DC-DC مع التنظيم النشط، يمكن أن يتحمل اختلافات الإدخال والحمل مع الحفاظ على تنظيم جهد الإخراج الدقيق. كانت اختلافات المدخلات 2:1 معيارًا، مثل 18-36 فولت، ولكن المكونات متاحة الآن لنطاق أوسع من المدخلات 5:1 وحتى أكبر.

فئات مختلفة من محولات DC-DC لها متطلبات تطبيق مختلفة، مثل متطلبات السلامة لمحولات DC-DC المعزولة. في أكثر من عقد من البحث والتطوير في مجال إمدادات الطاقة وأجهزة الاستشعار. نحن نلتزم دائمًا بهدف 'العميل أولاً، والعلامة التجارية أولاً، والتكنولوجيا لتحسين الحياة' والالتزام 'بالجودة والنزاهة وأفضل خدمة وأحدث التقنيات'، ونلتزم بالخدمة المخلصة وتوفير منتجات عالية الجودة، وتلبية احتياجات العملاء المتنوعة، وتلبية طلب السوق المتنوع. إذا كان لديك الاحتياجات ذات الصلة، مرحبا بكم في زيارة موقعنا الرسمي: https://www.smunchina.com. للتشاور والتفاهم. شكرا جزيلا على دعمكم.
