ما هو محول الطاقة التبديل

مقدمة

في عالم الإلكترونيات الحديث، يعتمد كل جهاز — بدءًا من شاحن هاتفك الذكي وحتى أنظمة الأتمتة الصناعية — على مصدر موثوق لتحويل الطاقة. في قلب هذا التحويل يكمن محول الطاقة ، وهو جهاز صغير الحجم ولكنه عالي الكفاءة يحول الطاقة الكهربائية إلى الجهد والتيار الدقيق الذي تتطلبه المعدات الإلكترونية. على عكس مصادر الطاقة الخطية القديمة، توفر محولات الطاقة التبديل كفاءة معززة، وتوليد حرارة أقل، وعوامل شكل أصغر، مما يجعلها لا غنى عنها في كل من التطبيقات الاستهلاكية والصناعية. يعد فهم كيفية عمل هذه المحولات ومزاياها وتصنيفاتها المختلفة أمرًا أساسيًا لاختيار المحول المناسب لأي احتياجات لإدارة الطاقة.

ما هو محول الطاقة التبديل؟

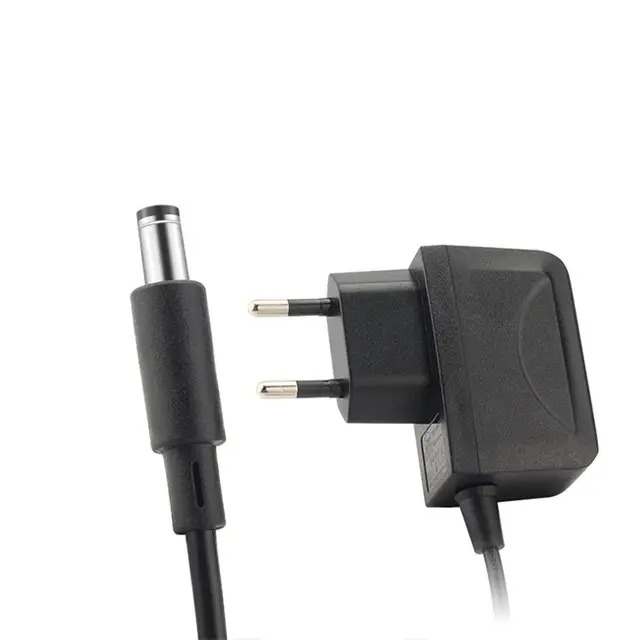

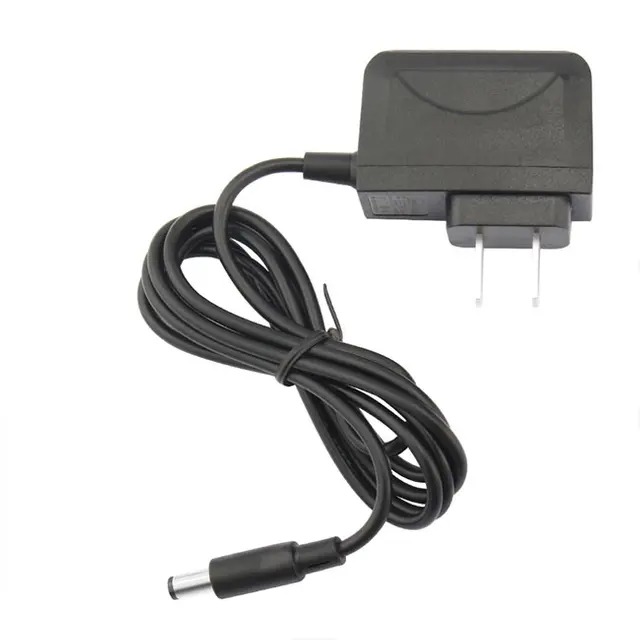

محول طاقة التبديل ، والذي يُطلق عليه غالبًا مصدر طاقة وضع التبديل (SMPS) ، هو جهاز إلكتروني يحول الطاقة الكهربائية بكفاءة عن طريق تشغيل وإيقاف سلسلة من الترانزستورات بسرعة. تعمل هذه العملية على تنظيم واستقرار جهد الخرج والتيار مع تقليل فقدان الطاقة. بدلاً من استخدام محول ضخم مثل المحولات الخطية التقليدية، تستخدم محولات الطاقة التبديل عالي التردد ومكونات أصغر لتحقيق كفاءة أكبر وحجم صغير.

في جوهره، يعمل محول الطاقة على مبدأ تعديل عرض النبضة (PWM) . من خلال التحكم في مدة حالتي 'التشغيل' و'الإيقاف' للمفتاح، يمكن للمحول أن ينظم بدقة مقدار الطاقة التي يتم توصيلها إلى الحمل. تسمح هذه الطريقة للمحول بالحفاظ على خرج ثابت على الرغم من التقلبات في جهد الإدخال أو ظروف الحمل - وهي ميزة أساسية للإلكترونيات الحساسة.

كيف يعمل محول الطاقة التبديل

لفهم مبدأ عمل محول الطاقة ، من المفيد تقسيم المراحل الرئيسية لتحويل الطاقة. فيما يلي تسلسل مبسط للعمليات:

تعد حلقة التغذية المرتدة الجزء الأكثر أهمية في التصميم - فهي تضمن بقاء جهد الخرج ثابتًا حتى عندما تختلف ظروف جهد الإدخال أو الحمل. وهذا ما يمنح محولات الطاقة التبديل استقرارًا ممتازًا وقابلية للتكيف.

أنواع تبديل محولات الطاقة

تأتي محولات الطاقة في تصميمات متعددة، كل منها مناسب لتطبيقات محددة. يعتمد تصنيفها على تصنيف الطاقة وطوبولوجيا التحويل والوظيفة. فيما يلي الأنواع الرئيسية:

تم تصميم كل نوع لتحقيق الكفاءة والسلامة ضمن مجاله التشغيلي. على سبيل المثال، محولات الطاقة AC-DC موجودة في كل مكان في الأجهزة الإلكترونية الاستهلاكية، في حين أن المحولات المعزولة ضرورية لمنع الصدمات الكهربائية في البيئات الحساسة أو عالية المخاطر.

المكونات الرئيسية ووظائفها

يتكون كل محول طاقة من مكونات إلكترونية مهمة تعمل معًا بشكل متناغم. يوفر فهم أدوارهم نظرة ثاقبة للأداء العام للمحول.

1. الثنائيات المعدلة: تحويل التيار المتردد إلى تيار مستمر خلال مرحلة الإدخال الأولية.

2. مكثفات المرشح: تعمل على تنعيم تموجات الجهد للحصول على خرج تيار مستمر ثابت.

3. تحويل الترانزستورات (MOSFETs): تعمل كمفاتيح عالية السرعة للتحكم في تدفق الطاقة.

4. المحولات: ترفع الجهد لأعلى أو لأسفل وتوفر العزل.

5. Optocouplers: ضمان التواصل الآمن بين الدوائر ذات الجهد العالي والمنخفض.

6. وحدة تحكم PWM IC: تولد إشارات التبديل وتدير حلقة تنظيم الطاقة.

7. محاثات ومكثفات الإخراج: قم بتصفية الضوضاء عالية التردد لتوفير خرج تيار مستمر نظيف.

تم تحسين كل مكون لتحقيق الكفاءة ومقاومة الحرارة والامتثال للسلامة. يعكس تعقيد تصميم هذه المحولات التوازن بين الأداء والتكلفة والموثوقية.

مزايا تبديل محولات الطاقة عبر مصادر الطاقة الخطية

تنبع هيمنة تبديل محولات الطاقة في صناعة الإلكترونيات الحديثة من عدة مزايا رئيسية مقارنة بمصادر الطاقة الخطية:

تجعل هذه المزايا تبديل محولات الطاقة مثاليًا للتصميمات الموفرة للطاقة والأجهزة المحمولة والأنظمة ذات المساحة المحدودة. ومع ذلك، لا تزال المحولات الخطية تُستخدم في السيناريوهات التي تتطلب ضوضاء منخفضة للغاية، مثل تضخيم الصوت أو الاختبارات المعملية.

التطبيقات الشائعة لتبديل محولات الطاقة

يتيح لهم تعدد استخدامات محولات الطاقة تشغيل كل الأجهزة الإلكترونية الحديثة تقريبًا. تتراوح تطبيقاتها من الأدوات الاستهلاكية الصغيرة إلى الأنظمة الصناعية الثقيلة. تتضمن بعض الاستخدامات الأكثر شيوعًا ما يلي:

• الإلكترونيات الاستهلاكية: الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة اللوحية والأجهزة المنزلية الذكية.

• معدات الشبكات: أجهزة التوجيه، وأجهزة المودم، وأنظمة PoE.

• أنظمة إضاءة LED: برامج تشغيل موفرة للطاقة للإضاءة السكنية والتجارية.

• الأتمتة الصناعية: أنظمة التحكم وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs).

• المعدات الطبية: أجهزة التشخيص التي تتطلب طاقة دقيقة ومعزولة.

• أنظمة السيارات: محولات DC-DC للسيارات الكهربائية وأنظمة المعلومات والترفيه.

من خلال تخصيص الجهد والتيار وعامل الشكل، يمكن للمصنعين تصميم محولات تتوافق تمامًا مع المتطلبات الفريدة لكل تطبيق.

اعتبارات كفاءة الطاقة وعامل الطاقة

تم تصميم معايير الكفاءة مثل محولات الطاقة الحديثة ليس فقط من أجل الأداء ولكن أيضًا من أجل الاستدامة البيئية. تفرض Energy Star , DOE Level VI و ErP Directive حدودًا صارمة على استهلاك الطاقة وخسائر التحويل.

لتحقيق هذه المعايير، تدمج المحولات ما يلي:

• دوائر تصحيح معامل القدرة (PFC) التي تعمل على تحسين محاذاة شكل موجة التيار مع الجهد.

• تصحيح متزامن لتقليل خسائر التوصيل.

• تصميمات طاقة منخفضة الاستعداد تستهلك أقل من 0.1 وات في وضع الخمول.

لا تعمل المحولات عالية الكفاءة على توفير الطاقة فحسب، بل تعمل أيضًا على تقليل الحرارة وإطالة عمر المنتج وخفض تكاليف التشغيل. وهذا أمر بالغ الأهمية بشكل خاص في عمليات النشر واسعة النطاق مثل مراكز البيانات وأنظمة المنزل الذكي.

متطلبات السلامة والمعايير وإصدار الشهادات

تعد السلامة جانبًا غير قابل للتفاوض في أي محول طاقة . ونظرًا لأن هذه الأجهزة تتعامل مع الفولتية والتيارات العالية، فيجب أن تستوفي المعايير الدولية الصارمة. تشمل الشهادات الأكثر شيوعًا ما يلي:

• UL (مختبرات Underwriters) - تضمن الامتثال لمعايير السلامة في أمريكا الشمالية.

• CE (Conformité Européenne) – مطلوبة للبيع في المنطقة الاقتصادية الأوروبية.

• FCC (لجنة الاتصالات الفيدرالية) – تحد من التداخل الكهرومغناطيسي.

• RoHS (تقييد المواد الخطرة) – يقيد استخدام المواد الضارة مثل الرصاص أو الزئبق.

• IEC 62368-1 - معيار السلامة لمعدات الصوت/الفيديو وتكنولوجيا المعلومات والاتصالات.

خضعت المحولات التي تحمل هذه العلامات لاختبارات مكثفة لضمان سلامة العزل والإدارة الحرارية والموثوقية الكهربائية.

اختيار محول الطاقة المناسب

يتطلب تحديد الصحيح محول الطاقة دراسة متأنية لعوامل متعددة:

1. نطاق جهد الإدخال: يتوافق مع معايير الطاقة الإقليمية (على سبيل المثال، 100-240 فولت تيار متردد للاستخدام العالمي).

2. جهد الخرج والتيار: تأكد من أن المحول يلبي تصنيف الجهاز أو يتجاوزه قليلاً.

3. نوع الموصل والقطبية: تأكد من التوافق مع الجهاز المستهدف.

4. تصنيف الكفاءة: اختر الطرازات المعتمدة من Energy Star أو Level VI للحصول على أداء أفضل.

5. الظروف البيئية: ضع في اعتبارك درجة الحرارة والرطوبة وحماية الدخول (تصنيف IP).

6. شهادات السلامة: تحقق دائمًا من الامتثال للمعايير الإقليمية أو الخاصة بالصناعة.

يضمن الاختيار الصحيح الموثوقية والسلامة وتوفير الطاقة على المدى الطويل مع منع حدوث خلل في الجهاز أو تلفه.

خاتمة

يمثل محول الطاقة المتغير تقدمًا محوريًا في مجال الإلكترونيات الحديثة، حيث يجمع بين التصميم المدمج والكفاءة العالية والتوافق العالمي. من الأدوات الشخصية إلى الأنظمة الصناعية، تتيح هذه المحولات تحويل طاقة مستقر وفعال عبر مجموعة واسعة من التطبيقات. إن فهم عملياتها ومزاياها ومعايير اختيارها يمكّن المهندسين والمستهلكين والشركات من اتخاذ قرارات أكثر ذكاءً في عالم يزداد وعيه بالطاقة.

التعليمات

1. ما هو الغرض الرئيسي من محول الطاقة التبديل؟
إنه يحول المدخلات الكهربائية AC أو DC إلى مخرج DC مستقر ومنظم بكفاءة عالية، ومناسب لتشغيل الأجهزة الإلكترونية.

2. لماذا يعد تبديل محولات الطاقة أكثر كفاءة من المحولات الخطية؟
لأنها تستخدم ترانزستورات تحويل عالية التردد لتقليل فقدان الطاقة، مما يؤدي إلى كفاءة تحويل أعلى وحرارة أقل.

3. هل تبديل محولات الطاقة آمن للاستخدام؟
نعم، عندما تستوفي شهادات مثل UL وCE وFCC. يضمن ذلك أن المحول آمن ضد الجهد الزائد، وارتفاع درجة الحرارة، والدوائر القصيرة.

4. هل يمكنني استخدام محول طاقة بقدرة أعلى على جهازي؟
نعم، طالما أن جهد الخرج متطابق والقطبية صحيحة. سوف يسحب الجهاز الطاقة التي يحتاجها فقط.

5. ما هو العمر الافتراضي لمحول الطاقة التبديل؟
عادة ما بين 3 إلى 7 سنوات ، اعتمادًا على ظروف الاستخدام ومستويات التحميل وجودة المكونات.
