ما هو مصدر الطاقة أكثر موثوقية - خطية أو تبديل؟

في عالم الإلكترونيات الحديثة ، تلعب إمدادات الطاقة دورًا مهمًا في ضمان التشغيل المستقر والفعال للأجهزة. النقاش بين إمدادات الطاقة الخطية وإمدادات الطاقة التبديل هو الذي غالباً ما يتجول بين المهندسين والمصنعين وأخصائيي المشتريات. على الرغم من أن كلاهما لهما مزاياهما ، إلا أن سؤالًا مهمًا يستمر: ما هو مصدر الطاقة أكثر موثوقية - خطية أو تبديل؟ في هذه المقالة ، نتعمق في الجوانب التقنية والتشغيلية والعملية لكلا النوعين لتوفير إجابة شاملة ومستنيرة.

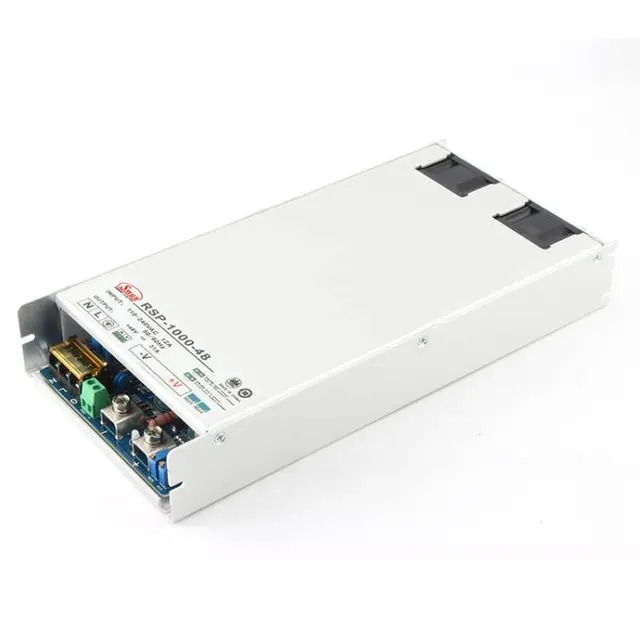

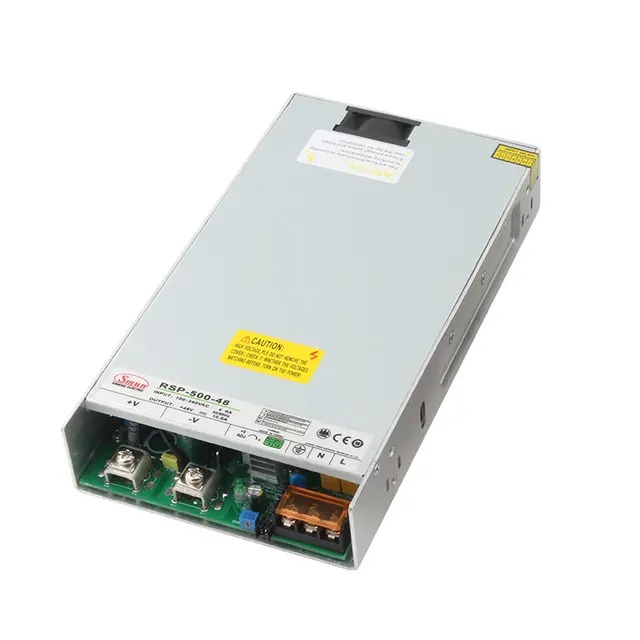

ما هو مصدر الطاقة التبديل؟

يعد مصدر الطاقة التبديل -المختصر كـ SMPs (مصدر طاقة الوضع المحول)-محول طاقة كهربائية يستخدم منظم تبديل التردد العالي لتحويل الطاقة الكهربائية بكفاءة. على عكس المنظمات الخطية التقليدية التي تبدد الجهد الزائد كحرارة ، تتحكم إمدادات الطاقة في تدفق الطاقة باستخدام الترانزستورات عالية السرعة.

الخصائص الرئيسية لتبديل إمدادات الطاقة

• كفاءة عالية : عادة ما يزيد عن 85 ٪ بسبب الحد الأدنى من فقدان الحرارة.

• التصميم المدمج : حجم أصغر ووزن أخف وزنا بسبب تشغيل التردد العالي وحجم المحول الأصغر.

• نطاق جهد المدخلات الواسع : يمكنه التعامل مع التقلبات وفولتية التيار المتردد المختلفة بمرونة.

• الإدارة الحرارية : أقل توليد الحرارة يقلل من الحاجة إلى غرق في الحرارة واسعة النطاق.

تجعل هذه الميزات إمدادات الطاقة التبديل مثالية لمجموعة واسعة من التطبيقات ، بما في ذلك الأتمتة الصناعية والإلكترونيات الاستهلاكية ومعدات الاتصالات.

ما هو مصدر الطاقة الخطي؟

مصدر الطاقة الخطية هو طريقة تحويل الطاقة التقليدية التي تنزل إلى أسفل جهد الإدخال باستخدام محول وينظمها باستخدام المنظمين الخطية. يوفر ناتجًا نظيفًا للغاية ومنخفضة الضوضاء ، مما يجعله مناسبًا للأجهزة التناظرية الحساسة مثل معدات الصوت والأجهزة المختبرية.

الخصائص الرئيسية لإمدادات الطاقة الخطية

• انخفاض ضوضاء الإخراج والتموج : ممتاز للبيئات الحساسة للضوضاء.

• البساطة في التصميم : عدد أقل من المكونات وتصميم الدائرة الأسهل.

• وقت الاستجابة أبطأ : أقل تكيفًا مع اختلافات التحميل.

• ضخمة وأقل كفاءة : تتراوح الكفاءة بين 30-60 ٪ ، مع تبديد معظم الطاقة الزائدة كحرارة.

في حين توفر إمدادات الطاقة الخطية ناتجًا نظيفًا ، إلا أنها أقل كفاءة وأكبر في الحجم مقارنة بمستلزمات الطاقة.

مقارنة الموثوقية: خطي مقابل تحويل الطاقة

تتأثر الموثوقية في إمدادات الطاقة بعوامل متعددة - الكفاءة والأداء الحراري والمتانة تحت الحمل والقدرة على التكيف البيئي. يوفر الجدول أدناه مقارنة مباشرة:

من الجدول ، نلاحظ أن تبديل إمدادات الطاقة تتفوق على النماذج الخطية في معظم السيناريوهات العملية ، خاصةً عندما تكون الحجم والكفاءة والموثوقية الحرارية مخاوف.

تطبيقات العالم الحقيقي: حيث يتم حساب الموثوقية

البيئات الصناعية والأتمتة

في الصناعات التي تعمل فيها الآلات على مدار الساعة طوال أيام الأسبوع ، توفر مستلزمات الطاقة تبديل حلًا أكثر قوة واستدامة . إن قدرتهم على العمل بكفاءة تحت الإجهاد الحراري العالي والتحميل يجعلهم الخيار المفضل في أتمتة التصنيع والروبوتات ومعدات الخادم. يتم تعريف الموثوقية هنا ليس فقط عن طريق التشغيل المستمر ولكن أيضًا من خلال مرونة مصدر الطاقة في تقلبات الجهد الإدخال وتغيرات درجات الحرارة.

إلكترونيات المستهلك

بالنسبة للأجهزة الإلكترونية المدمجة مثل أجهزة التوجيه ، وسائقي LED ، وشحن ، يهيمن على مستلزمات الطاقة التبديل في السوق. ، يتم عرض موثوقيتها من خلال جهد الإخراج المتسق والارتدادات الحرارية الحد الأدنى ، وعمر خدمة طويل. في المقابل ، تتطلب إمدادات الطاقة الخطية حاويات أكبر ومزيد من تبديد الحرارة ، وهو أمر غير عملي للأنظمة المحمولة أو المضمنة.

معدات المختبرات وأجهزة الصوت

هذا هو المكان الذي لا تزال فيه إمدادات الطاقة الخطية تحمل مكانة ، وذلك بفضل ناتجها عن النظيف للغاية. بالنسبة للتطبيقات التي يمكن أن تؤثر الضوضاء الكهربائية على تكامل الإشارة-مثل أنظمة الصوت عالية الدقة أو أدوات قياس المختبر-يمكن أن توفر مستلزمات الطاقة الخطية أداءً أفضل. ومع ذلك ، فهذه حالات متخصصة بدلاً من التيار الرئيسي.

الأسئلة الشائعة الشائعة: هل تبديل إمدادات الطاقة صاخبة وأقل موثوقية؟

أحد الشواغل المشتركة مع إمدادات الطاقة التبديل هو ضوضاء الخرج والتداخل الكهرومغناطيسي (EMI) . لقد عانت التصميمات السابقة بالفعل من ارتفاع الجهد و EMI ، مما جعلها أقل ملاءمة للتطبيقات الدقيقة.

ومع ذلك ، فإن إمدادات طاقة التبديل الحديثة - مثل تلك التي تم بناؤها مع تقنيات التصفية والدرع المتقدمة - قد تخففت بشكل كبير من هذه القضايا. تشمل إمدادات التبديل المصممة بشكل صحيح الآن:

• مرشحات EMI

• المكثفات الإخراج لتنعيم تموج

• تصحيح متزامن لزيادة الكفاءة وانخفاض الضوضاء

نتيجة لذلك ، زادت موثوقية إمدادات الطاقة التبديل بشكل كبير ، مما يجعلها تنافسية حتى في البيئات الحساسة للضوضاء المعتدلة.

التكلفة مقابل الموثوقية طويلة الأجل: ماذا يجب أن تختار؟

يمكن أن تكون التكلفة الأولية في بعض الأحيان عاملاً مضللاً عند اختيار مصدر الطاقة. تميل إمدادات الطاقة الخطية إلى أن تكون أرخص في التكوينات الأساسية. ومع ذلك ، فإن الموثوقية على المدى الطويل ، وفورات الطاقة ، والأداء الحراري لمحاميات الطاقة في كثير من الأحيان تفوق التكلفة المقدمة.

جدول النظر في التكلفة:

للاستخدام على المدى الطويل ، وخاصة في الإعدادات التجارية أو الصناعية ، فإن عمليات تبديل إمدادات الطاقة هي عمومًا الخيار الأكثر اقتصادا وموثوقية.

خاتمة

بعد المقارنة التفصيلية ، يكون الحكم واضحًا: توفر مستلزمات الطاقة تبديل موثوقية فائقة في معظم التطبيقات الحديثة. إن كفاءتها العالية ، وعامل الشكل المدمج ، وانخفاض ناتج الحرارة ، وعمر الخدمة الطويل يجعلهم الحل المفضل لكل شيء بدءًا من أتمتة المصنع إلى الاتصالات السلكية واللاسلكية.

ومع ذلك ، فإن إمدادات الطاقة الخطية ليست عفا عليها الزمن . إنها تظل موثوقة للغاية في البيئات التي تكون فيها الضوضاء المنخفضة هي الأولوية القصوى ، كما هو الحال في الإعدادات المختبرية أو هندسة الصوت.

بالنسبة لأولئك الذين يبحثون عن جيد هندسة مصدر طاقة تبديل ، تأكد من اختيار النماذج مع:

• كفاءة التحويل عالية

• ميزات السلامة المدمجة (مثل حماية الدائرة القصيرة وحماية الحمل الزائد)

• شهادات للجودة والسلامة (مثل CE أو UL)

• نطاق جهد إدخال واسع وإخراج مستقر

في الختام ، تطورت إمدادات الطاقة التبديل إلى تقنية ناضجة وموثوقة تلبي متطلبات الأنظمة الإلكترونية الحديثة بشكل أكثر فعالية من نظرائها الخطية.
