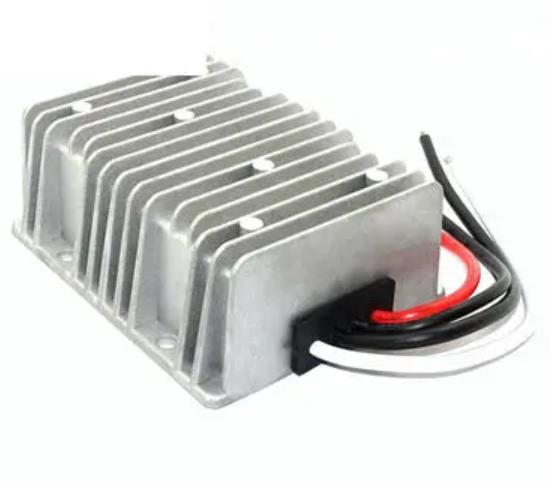

نظام محول تيار مستمر-تيار مستمر يتكون من ثلاثة أجزاء، وهي الدائرة الرئيسية، ولوحة القيادة، ولوحة التحكم.
الدائرة الرئيسية: تسمى أيضًا وحدة الطاقة، وهي الجسم الرئيسي لوحدة DC-DC بأكملها. يحتاج جهد الدخل إلى المرور عبر دائرة DC-DC للحصول على جهد الخرج المطلوب في جانب الخرج. إن دائرة التبديل الجانبية الأولية، التي تعدل تيار الدخل إلى موجة مستطيلة، هي عملية تعتمد على وحدة التحكم لتعديل موجة PWM مع دورة عمل محددة، والتي تستخدم لدفع أربعة أنابيب تبديل لفتح وإغلاق وفقا لـ ضبط التسلسل والوقت، وبالتالي تحقيق عملية الانقلاب الحالية. يمكن ضبط جهد الإدخال الأساسي من خلال دورة التشغيل، ويزداد جهد الخرج عندما تزيد دورة العمل وينخفض عندما تنخفض دورة العمل.
وحدة القيادة: بالنسبة لإشارات محرك PWM الأربعة التي يتم إخراجها من شريحة التحكم، فإنها لا تقوم مباشرة بتشغيل أنابيب تبديل الطاقة الأربعة. لذلك، بشكل عام، مطلوب مصدر طاقة التبديل لدعم دائرة التشغيل لتشغيل أنابيب تبديل الطاقة. هناك أنواع عديدة من دوائر القيادة، معظمها من الأنواع الثلاثة التالية:
النوع المزدوج المباشر: إشارة محرك PWM لإخراج رقاقة التحكم في كل اتجاه من خلال دائرة مكبر الصوت المكونة من ترانزستورين لقيادة أنابيب تبديل الطاقة. لا يمكن لهذه الطريقة تحقيق عزل جزء التحكم والدائرة الرئيسية.
دائرة القيادة المقترنة بمحول نبضي: تعتمد هذه الدائرة على النوع المقترنة مباشرة بمحول نبضي لتحقيق عزل دائرة التحكم عن الدائرة الرئيسية.
شريحة التشغيل تعمل على تشغيل الدائرة: لتشغيل أنابيب تبديل الطاقة بسهولة أكبر، قامت العديد من الشركات بتطوير شرائح التشغيل، والتي يمكنها إخراج طاقة أكبر لتشغيل أنابيب التبديل، ومع تطور تصغير الرقائق، أصبح حجم شرائح التشغيل الآن صغيرًا جدًا، مع أشكال الحزمة المختلفة.
ما هي وحدة التحكم في محول DC-DC؟
وحدة التحكم: تحتوي ردود فعل الدائرة الرئيسية على ثلاثة أوضاع تحكم رئيسية: وضع التحكم في الجهد، ووضع التحكم في ذروة التيار، ووضع التحكم في التيار المتوسط.
وضع التحكم في الجهد: إنه ينتمي إلى ردود فعل الجهد، باستخدام جهد الخرج للتصحيح، وهو وضع ردود فعل أحادية الحلقة، وأخذ عينات جهد الخرج، ومقارنة الجهد المرجعي للإدخال، وإشارة الخرج التي تم الحصول عليها ومقارنة جهد سن المنشار، وPWM الناتج إشارة الموجة.
وضع التحكم الحالي في الذروة: الفرق بين وضع التحكم في ذروة التيار ووضع التحكم في الجهد هو أن وضع التحكم في ذروة التيار، وضع التحكم في الجهد بهذه الطريقة الموجي سن المنشار، يتم تحويله إلى تيار عابر للمغو مع شكل موجة سن المنشار الصغيرة المتراكبة.
متوسط وضع التحكم الحالي: إنه ينتمي إلى وضع التحكم ذو الحلقة المزدوجة، ويتم استخدام إشارة الخرج لحلقة الجهد كتيار مرجعي للمقارنة مع إشارة التغذية المرتدة لتيار الحث. يتم ضبط مضخم الخطأ على متوسط بعض المكونات عالية التردد لتيار الإدخال. يتم بعد ذلك مقارنة متوسط التيار الناتج مع شكل موجة سن المنشار الناتج عن الشريحة لإخراج شكل موجة PWM مناسب.
