| نموذج | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-120-48 |
| الإخراج | الجهد العاصمة | 12 فولت | 15V | 24 فولت | 36V | 48 فولت |
| النطاق الحالي | 0-12.5a | 0-10A | 0-6.3a | 0-4.2a | 0-3.2a |
| القوة المقدرة | 150W | 150W | 151.2W | 151.2W | 153.6W |
| ضوضاء تموج (أقصى) | 150MVP-P | 150MVP-P | 200MVP-P | 200MVP-P | 200MVP-P |
| الجهد adj.range | 10.5 ~ 13.8v | 13.5 ~ 18V | 21.6 ~ 28.8v | 32.4 ~ 39.6v | 43.2 ~ 52.8v |
| تحمل الجهد | ± 1.0 ٪ | ± 1.0 ٪ | ± 1.0 ٪ | ± 1.0 ٪ | ± 1.0 ٪ |
| تنظيم الخط | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ |
| تنظيم الحمل | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ | ± 0.5 ٪ |
| إعداد ، وقت الصعود | 500 مللي ثانية ، 30 مللي ثانية/230VAC 500MS ، 30 مللي ثانية/115VAC (الحمل الكامل) |
| امسك الوقت | 40ms/230VAC 35MS/115VAC (الحمل الكامل) |
| مدخل | نطاق الجهد | 85 ~ 132VAC/170 ~ 264VAC تم اختياره بواسطة التبديل 240 ~ 373VDC (التبديل على 230VAC) |
| تكرار | 47 ~ 63Hz |
| كفاءة | 87.5 ٪ | 88.5 ٪ | 89 ٪ | 89 ٪ | 90 ٪ |
| تيار التيار المتردد | 3A/115VAC 1.7A/230VAC |
| inrush curent | بداية باردة: 60A/230VAC |
| تسرب تيار | <0.75ma / 240vac |
| حماية | الحمل الزائد | 110 ~ 150 ٪ طاقة الإخراج مصنفة |
| حماية tye: وضع الفواق ، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
| فوق الجهد | 13.8 ~ 16.2v | 18.8 ~ 21.8v | 28.8 ~ 33.6v | 41.4 ~ 48.6V | 55.2 ~ 64.8v |
| نوع الحماية: إيقاف تشغيل الجهد O/P ، أعد الطاقة للاسترداد |
| بيئة | درجة حرارة العمل | -20 ~ +70 ℃ (راجع منحنى derating كورقة بيانات من SMUN) |
| رطوبة العمل | 20 ~ 90 ٪ RH غير المتواصل |
| تخزين temp.humitidity | -45 ~ +85 ℃ ، 20 ~ 95 ٪ |
| temp.coefficat | ± 0.03 ٪/℃ (0 ~ 50 ℃) |
| اهتزاز | 10 ~ 500Hz ، 2G 10 دقيقة/1 دورة ، 60 دقيقة. |
أمان
| معايير السلامة | GB4943.1 ، EN60950.1 تمت الموافقة عليه |
| تحمل الجهد | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC |
| مقاومة العزلة | I/PO/P ، I/P-FG ، O/P-FG: 100M OHMS/500VDC/25 ℃/70 ٪ RH |
| انبعاث EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| EMC الحصانة | EN 55032: 2015/EN55035: 2017/60950-1 |
| آحرون | MTBF | . |

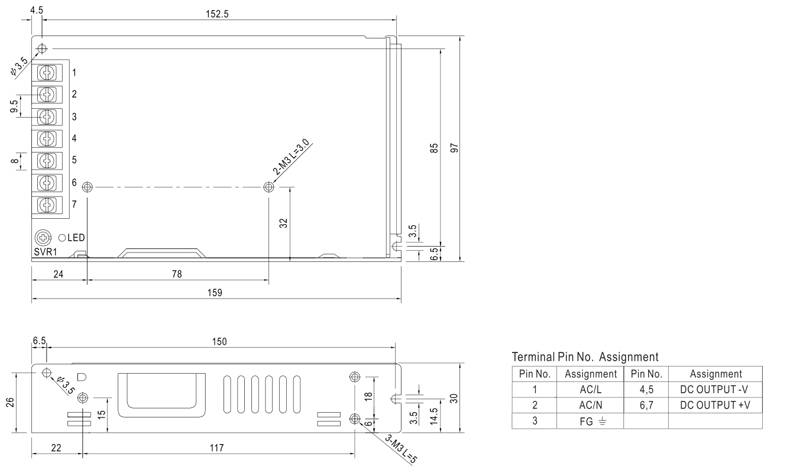

| البعد | 159*97*30mm (l*w*h) |
| التعبئة | 0.42 كجم ؛ 30pcs/15.4kg/ctn |
| ملحوظة | 1. يتم قياس المعلمات غير المذكورة خصيصًا عند إدخال 230VAC ، والحمل المقنن و 25 ℃ من درجة الحرارة المحيطة. 2. يتم قياس ضوضاء الحضارة عند 20 ميجا هرتز من النطاق الترددي باستخدام سلك زوج 12 'تم إنهاءه مع المكثفات المتوازية 0.1 فولت و 47 فولت. 3. يتضمن التحلل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. مطلوب الإخراج تحت جهد المدخلات المنخفض. 5. يجب اعتبار مصدر الطاقة جزءًا من المكونات في النظام. ستختبر جميع اختبارات EMC عينات على لوحة حديدية معدنية بسمك 1 مم ، بطول 360 مم وعرض 36 مم. 6.SPELESS الاتصال بخدمة عملاء SMUN لمزيد من التفاصيل. |
