| نموذج | سمف-75-12 | سمف-75-15 | سمف-75-24 | سمف-75-36 | سمف-75-48 |
| الإخراج | الجهد المستمر | 12 فولت | 15 فولت | 24 فولت | 36 فولت | 48 فولت |
| التصنيف الحالي | 6.3 أ | 5 أ | 3.1 أ | 2.1 أ | 1.6 أ |
| النطاق الحالي | 0-6.3 أ | 0-5.0A | 0-3.1 أ | 0-2.1A | 0-1.6 أ |
| القوة المقدرة | 75 واط | 75 واط | 75 واط | 75 واط | 75 واط |
| تموج والضوضاء | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p |
| تحمل الجهد | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
| تنظيم الخط | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| تنظيم الحمل | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| إعداد، وقت الارتفاع | 200 مللي ثانية ، 50 مللي ثانية ، 30 مللي ثانية |
| عقد الوقت (النوع.) | 30 مللي ثانية/230 فولت تيار متردد |
| مدخل | نطاق الجهد | 85 ~ 264VAC أو 120 ~ 373VDC |
| تكرار | 47 ~ 63 هرتز |
| كفاءة | 82% | 82% | 84% | 84% | 85% |
| التيار المتردد | 0.8 أمبير/230 فولت |
| تيار التدفق | البداية الباردة: 45 أمبير/230 فولت |
| تسرب الحالي | <1.5 مللي أمبير/240 فولت تيار متردد |
| حماية | الزائد | طاقة الإخراج المقدرة 105% ~ 135% تبدأ في الحماية من التحميل الزائد |
| نوع الحماية: وضع الفواق، الاسترداد التلقائي بعد إزالة حالة الخطأ |
| على الجهد | طاقة الإخراج المقدرة 135% ~ 150% تبدأ في حماية الجهد |
| نوع الحماية: إيقاف تشغيل جهد التشغيل/التشغيل، وإعادة التشغيل للاستعادة |
| أكثر من درجة الحرارة | عندما تتجاوز درجة حرارة العقدة الداخلية للترانزستور 105 درجة مئوية، ابدأ بحماية درجة الحرارة |
| نوع الحماية: إيقاف تشغيل جهد التشغيل/التشغيل، وإعادة التشغيل للاستعادة |
| بيئة | درجة حرارة العمل | -10 درجة مئوية ~ +60 درجة مئوية |
| رطوبة العمل | 20-90% رطوبة نسبية |
| درجة حرارة التخزين والرطوبة | -20~+85 درجة مئوية، 20%-90% رطوبة نسبية |
| معامل الحرارة | ±0.03% درجة مئوية (0-50 درجة مئوية) |
| اهتزاز | 10 ~ 500 هرتز، 5G، 12 دقيقة/دورة واحدة، فترة 72 دقيقة. كل منها على طول المحاور X، Y، Z |
أمان
&
EMC | معايير السلامة | الامتثال لمعايير السلامة: CE وGB4943.1 |
| تحمل الجهد | I/PO/P: 1.5KVAC 1 دقيقة I/P-FG: 1.5KVAC 1 دقيقة O/P-PG: 0.5KVAC 1 دقيقة |
| مقاومة العزلة | I/PO/P، I/P-FG، O/P-FG: 100 متر أوم / 500VDC / 25 درجة مئوية/ 70% رطوبة نسبية |
| انبعاث إي إم سي | EN61000-3-2:2014/EN61000-3-3:2013 |
| مناعة EMC | إن 55032:2015/EN55035:2017/60950-1 |
| آحرون | MTBF | ≥327.9 ألف ساعة MIL-HDBK-217F (25 درجة مئوية) |

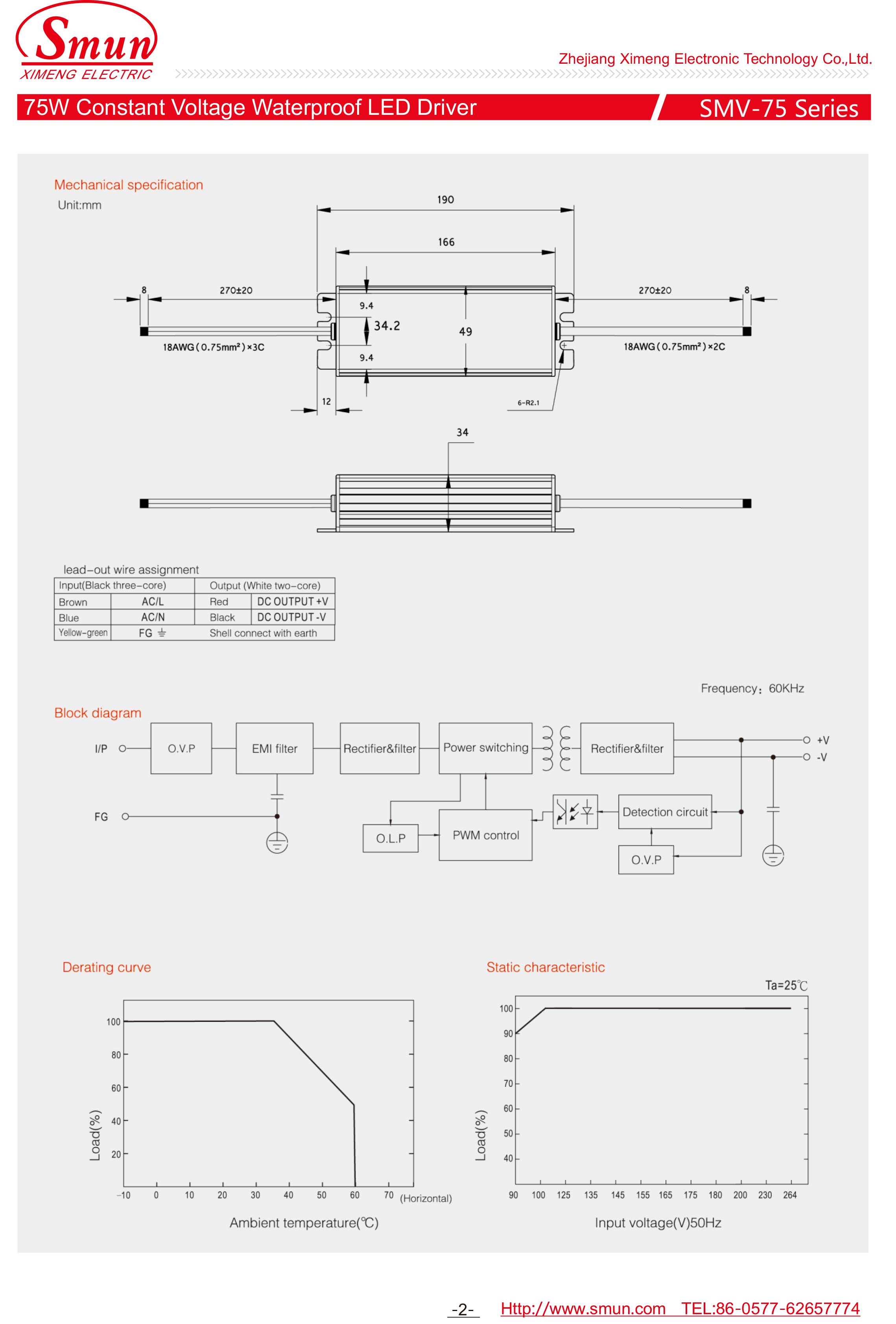

| مقاس | الطول 190 * العرض 49 * الارتفاع 34 ملم |
| التعبئة | 0.55 كجم |
| ملحوظة | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخلات 230VAC، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة.
2. يتم قياس التموج والضوضاء عند 20 ميجاهرتز من عرض النطاق الترددي باستخدام سلك مزدوج ملتوي مقاس 12 بوصة منتهي بمكثفات متوازية 0.1 فائق التوهج و47 فائق التوهج.
3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل.
4. مطلوب إخراج الخرج تحت جهد الدخل المنخفض. يرجى الرجوع إلى منحنى ديراتينج للحصول على التفاصيل.
5. ينبغي اعتبار مصدر الطاقة جزءًا من مكونات النظام. ستختبر جميع اختبارات EMC عينات الاختبار على لوح حديد معدني بسمك 1 مم، وطول 360 مم * عرض 360 مم. |
|
|
|
|
|
|
