سلسلة SDDR (XDDR-20/DRDN-20) عبارة عن وحدة احتياطية للسكك الحديدية 20A DIN من الدرجة الصناعية تم تصميمها لحماية أنظمة الطاقة الحيوية وتقليل مخاطر التوقف التشغيلي. تم تصميم هذه الوحدة لدعم تكوينات التكرار 1+1 القابلة للتبديل السريع وN+1 القابلة للتطوير ، وتضمن توصيل الطاقة المستمر للبيئات الصناعية كثيرة المتطلبات. من خلال دمج المتقدمة تقنية MOSFET ، تحقق الوحدة تحويلًا فعالاً للطاقة، وتقلل بشكل كبير من توليد الحرارة، وتحافظ على الحد الأدنى من انخفاض الجهد. وهذا يجعله مكونًا حيويًا للأتمتة الصناعية ومعدات تصنيع أشباه الموصلات والأنظمة الكهروميكانيكية التي تتطلب طاقة احتياطية يمكن الاعتماد عليها. بالنسبة لفرق المشتريات ومديري المرافق، يؤدي دمج وحدة التكرار هذه إلى تعزيز استقرار النظام، وتقليل تكاليف الصيانة، والأمن التشغيلي على المدى الطويل.
الميزات الأساسية والمزايا التشغيلية
لدعم متطلبات المشروع الصارمة، تدمج سلسلة SDDR ميزات الأداء الأساسية مع فوائد الشراء العملية، مما يضمن قيمة طويلة المدى لبنيات الطاقة المعقدة.
تكرار الطاقة القابلة للتطوير
يدعم تكرار 1+1 للحماية الفورية من الفشل وتكوينات N+1 لأنظمة إمداد الطاقة المتعددة. تسمح هذه المرونة لمهندسي المنشأة ببناء بنيات طاقة مرنة مصممة خصيصًا لمتطلبات الحمل المحددة وهوامش الأمان.
تقنية MOSFET عالية الكفاءة
باستخدام مكونات تحويل MOSFET المتقدمة، تحقق الوحدة كفاءة نموذجية تصل إلى 98%. يضمن هذا التصميم الحد الأدنى من انخفاض الجهد بمقدار .250.25 فولت عند التحميل الكامل، مما يقلل من فقدان الطاقة ويمنع تراكم الحرارة المفرط داخل خزائن التحكم المحصورة.
ملف تعريف فائق النحافة وتبريد بدون مروحة

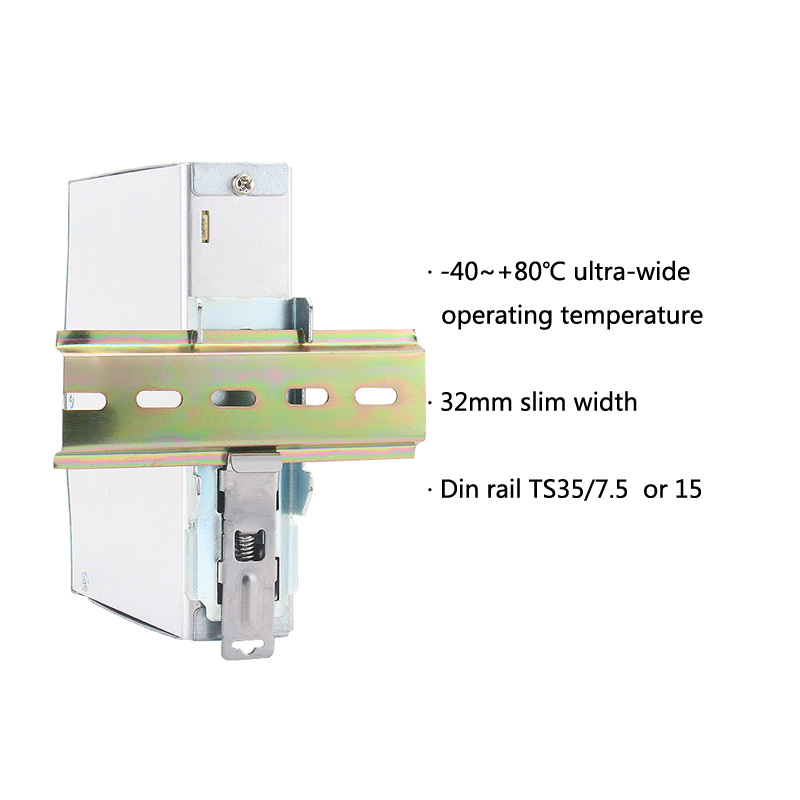

يبلغ فقط عرضه 32 مم ، ويوفر تصميم تركيب السكك الحديدية المدمج DIN مساحة قيمة في العبوات المزدحمة. إنه يعمل من خلال التبريد الحراري للهواء، مما يلغي الحاجة إلى المراوح الميكانيكية، مما يقلل من احتياجات الصيانة ونقاط الفشل المحتملة.
مرونة درجات الحرارة القصوى
تم تصميم الوحدة خصيصًا للبيئات الصناعية القاسية، وتعمل بشكل يمكن الاعتماد عليه عبر نطاق درجة حرارة واسع جدًا يتراوح من -40 درجة مئوية إلى +80 درجة مئوية . وهذا يضمن أداءً مستقرًا في المرافق غير المشروطة، أو العبوات الخارجية، أو مناطق التصنيع ذات الحرارة العالية.
المراقبة في الوقت الحقيقي والامتثال للسلامة

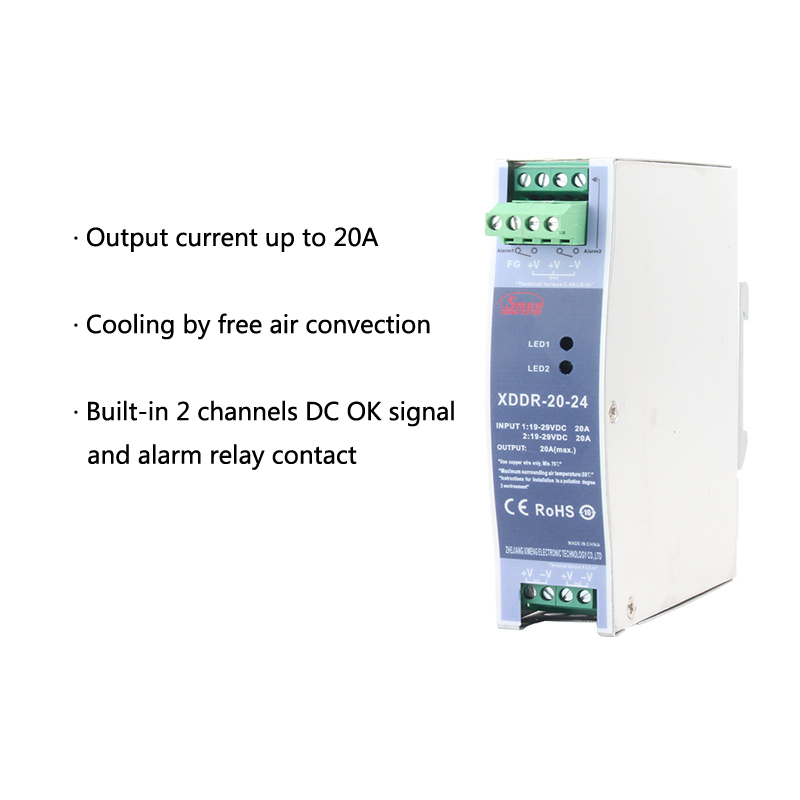

مجهزة بجهات اتصال مرحل DC OK مدمجة بقناتين ، توفر الوحدة تعليقات فورية حول حالة الإخراج إلى أنظمة التحكم المركزية. إنه يتوافق تمامًا مع معايير السلامة IEC62368-1، وUL62368-1، وEAC TP TC004 ، مما يضمن التكامل الآمن في المشاريع العالمية.

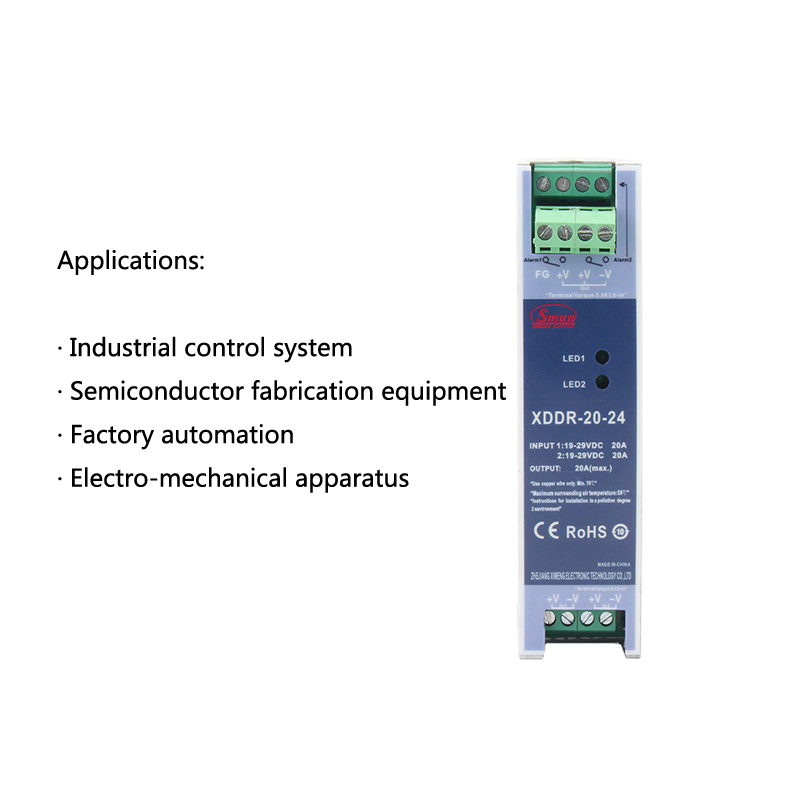

سيناريوهات التطبيق المثالي
إن تصميم الإدخال العالمي (الذي يدعم 12 فولت/24 فولت/48 فولت تيار مستمر اعتمادًا على لاحقة النموذج) يجعل وحدة التكرار هذه قابلة للتكيف بشكل كبير مع مختلف القطاعات الصناعية:
أنظمة التحكم الصناعية: توفر طاقة غير متقطعة لوحدات التحكم المنطقية القابلة للبرمجة وأجهزة الاستشعار وعقد التحكم الحرجة، مما يمنع توقف الإنتاج المكلف.
معدات تصنيع أشباه الموصلات: تضمن توصيل جهد كهربائي مستقر لعمليات التصنيع الحساسة حيث يمكن أن تؤثر تقلبات الطاقة على الإنتاجية.
أتمتة المصنع: يدعم الأذرع الآلية وشبكات النقل والمركبات الموجهة الآلية (AGVs) من خلال الحفاظ على توافر الطاقة بشكل ثابت.
الأجهزة الكهروميكانيكية: توفر طاقة زائدة يمكن الاعتماد عليها للآلات الثقيلة والإعدادات الكهروميكانيكية المعقدة التي تتطلب وقت تشغيل مستمر.
المواصفات الفنية
توضح المعلمات التالية بالتفصيل الحدود التشغيلية والخصائص الفيزيائية لسلسلة SDDR، مما يساعد الفرق الهندسية في الاختيار الدقيق للمكونات.
| وصف | المعلمة |
| جهد المدخلات | 12V/24V/48V DC (لاحقة النموذج: -12 ، -24 ، -48) |
| تيار الإخراج | ما يصل إلى 20A مستمر (الذروة: 30 أ لمدة 5 ثوان) |
| انخفاض الجهد | ≤0.25V (عند الحمل الكامل) |
| كفاءة | ≥98 ٪ (نموذجية) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية ( منحنى derating ينطبق على درجات حرارة عالية ) |
| Dimensions | 32 مم (ث) × 125.2 مم (ساعة) × 102 مم (د) |
| معيار | IEC62368-1 ، UL62368-1 ، EAC TP TC004 ، الامتثال EMC (الفئة ب) |
