جهد الإدخال: النطاق هو 170 - 264VAC (الجهد المتناوب)، مناسب لمعظم الفولتية الرئيسية الشائعة. نطاق التردد 47 - 63 هرتز يمكن أن يضمن أيضًا التشغيل المستقر في بيئات شبكات الطاقة المختلفة.
جهد الخرج: هناك مواصفات متعددة للاختيار من بينها. تلك التي يتم مشاهدتها بشكل شائع هي 12V، 15V، 24V، 48V، وما إلى ذلك. إن تحمل الجهد الكهربي ضمن ±1.0%، ودقة الخرج عالية نسبيًا، والتي يمكن أن توفر دعمًا مستقرًا للجهد لأجهزة التحميل المختلفة. على سبيل المثال، عند اختيار مخرج 12V، يكون انحراف جهد الخرج الفعلي قليلًا جدًا عن 12V، مما يضمن التشغيل العادي والمستقر للمعدات المتصلة.
تيار الخرج: يختلف تيار الخرج تحت فولتية الخرج المختلفة. على سبيل المثال، عندما يكون الخرج 24 فولت، يكون التيار 4.2 أمبير. عندما يكون الإخراج 12 فولت، يكون التيار 8.5 أمبير، وما إلى ذلك، والذي يمكن أن يلبي استخدام الأجهزة ذات متطلبات الطاقة المختلفة.
الطاقة: الطاقة المقدرة هي 100 وات، والتي يمكنها توفير الطاقة بشكل ثابت للأجهزة التي تتطلب طاقة 100 وات أو أقل. إنها مناسبة لسيناريوهات التطبيقات المختلفة مثل إضاءة LED والمعدات الإلكترونية ومعدات المراقبة.
مستوى مقاومة الماء: يصل إلى IP67. وهذا يعني أن مصدر الطاقة يتمتع بقدرة عالية على مقاومة الماء والغبار ويمكن استخدامه في الظروف البيئية القاسية مثل الرطوبة الخارجية والغبار. حتى لو تم غمره في الماء لفترة قصيرة، فإنه لن يسبب ضررًا لإمدادات الطاقة، مما يضمن موثوقيته في التطبيقات الخارجية.
وظائف الحماية: لديها وظائف حماية متعددة مثل حماية الدائرة القصيرة، وحماية التحميل الزائد، وحماية الجهد الزائد، وحماية درجة الحرارة الزائدة. عند حدوث دائرة كهربائية قصيرة، أو حمل زائد، أو جهد دخل زائد، أو درجة حرارة داخلية مفرطة لمصدر الطاقة، سيقوم مصدر الطاقة تلقائيًا بتنشيط آلية الحماية ويقطع الإخراج لحماية المعدات المتصلة ومصدر الطاقة نفسه من التلف. عند إزالة العطل، سيستأنف مصدر الطاقة التشغيل العادي تلقائيًا.
الحجم: الحجم الإجمالي 185 * 69 * 43 ملم، وهو تصميم مضغوط نسبيًا، مناسب للتركيب والاستخدام في المساحات المحدودة.
الوزن: الوزن 0.9 كجم، خفيف نسبيًا، ومريح للحمل والتركيب.
الكفاءة: كفاءة إمدادات الطاقة عالية نسبيا. تختلف الكفاءة تحت جهد خرج مختلف، ويمكن أن يصل الحد الأقصى إلى 86%. لا يمكن للكفاءة العالية أن تقلل من هدر الطاقة وتكاليف التشغيل فحسب، بل تقلل أيضًا من توليد الحرارة لمصدر الطاقة نفسه، مما يحسن الاستقرار وعمر الخدمة لمصدر الطاقة.
الشهادات: لقد حصلت على شهادات مثل CE، ROHS، وISO 9001، وتلبية المعايير الدولية ومتطلبات حماية البيئة، وضمان جودة المنتج وسلامته.
اختبار تقادم الحمل الكامل بنسبة 100%: لقد خضع لاختبار حرق التحميل الكامل بنسبة 100% لضمان موثوقية المنتج واستقراره. تم التحقق من أداء مصدر الطاقة بشكل كامل قبل مغادرة المصنع.
فترة الضمان: يتم توفير خدمة ضمان لمدة عامين، بحيث لا يشعر المستخدمون بالقلق أثناء الاستخدام.

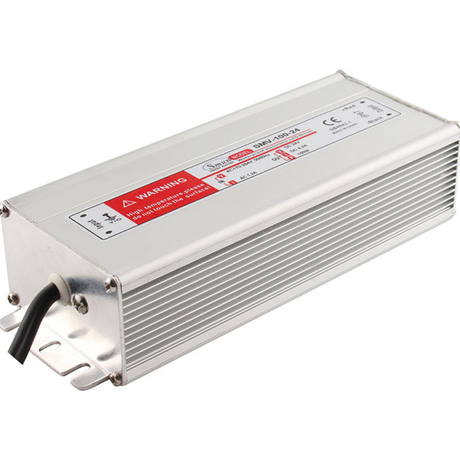

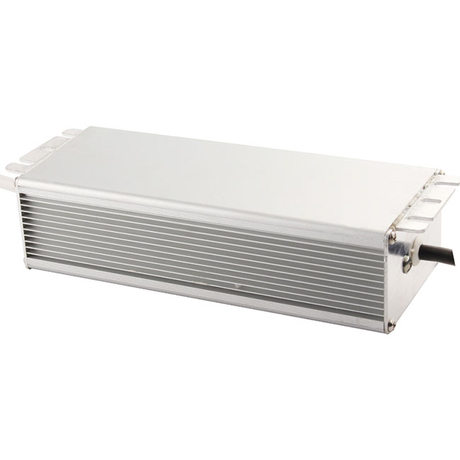

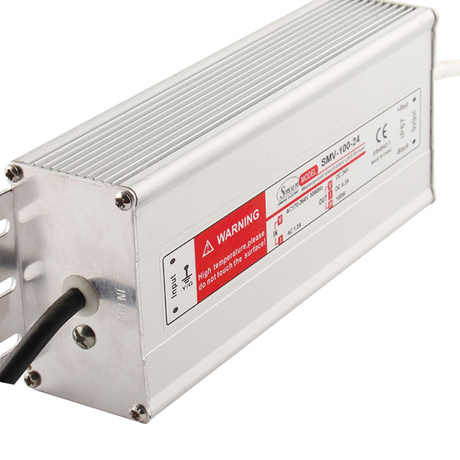

| نموذج | سمف-100-12 | سمف-100-15 | سمف-100-24 | سمف-100-36 | SMV-100-48 | |
| الإخراج | الجهد المستمر | 12 فولت | 15 فولت | 24 فولت | 36 فولت | 48 فولت |
| التصنيف الحالي | 8.4 أ | 6.7 أ | 4.2 أ | 2.8 أ | 2.1 أ | |
| النطاق الحالي | 0-8.4 أ | 0-6.7 أ | 0-4.2 أ | 0-2.8 أ | 0-2.1A | |
| القوة المقدرة | 100 واط | 100 واط | 100 واط | 100 واط | 100 واط | |
| تموج والضوضاء | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | |
| تحمل الجهد | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| تنظيم الخط | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| تنظيم الحمل | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| إعداد، وقت الارتفاع | 200 مللي ثانية ، 50 مللي ثانية ، 30 مللي ثانية | |||||
| عقد الوقت (النوع.) | 30 مللي ثانية/230 فولت تيار متردد | |||||
| مدخل | نطاق الجهد | 85 ~ 264VAC أو 120 ~ 373VDC | ||||
| تكرار | 47 ~ 63 هرتز | |||||
| كفاءة | 82% | 82% | 84% | 84% | 85% | |
| التيار المتردد | 0.9 أمبير/230 فولت | |||||
| تيار التدفق | البداية الباردة: 45 أمبير/230 فولت | |||||
| تسرب الحالي | <1.5 مللي أمبير/240 فولت تيار متردد | |||||
| حماية | الزائد | طاقة الإخراج المقدرة 105% ~ 135% تبدأ في الحماية من التحميل الزائد | ||||
| نوع الحماية: وضع الفواق، الاسترداد التلقائي بعد إزالة حالة الخطأ | ||||||
| على الجهد | طاقة الإخراج المقدرة 135% ~ 150% تبدأ في حماية الجهد | |||||
| نوع الحماية: إيقاف تشغيل جهد التشغيل/التشغيل، وإعادة التشغيل للاستعادة | ||||||
| أكثر من درجة الحرارة | عندما تتجاوز درجة حرارة العقدة الداخلية للترانزستور 105 درجة مئوية، ابدأ بحماية درجة الحرارة | |||||
| نوع الحماية: إيقاف تشغيل جهد التشغيل/التشغيل، وإعادة التشغيل للاستعادة | ||||||
| بيئة | درجة حرارة العمل | -10 درجة مئوية ~ +60 درجة مئوية | ||||
| رطوبة العمل | 20-90% رطوبة نسبية | |||||
| درجة حرارة التخزين والرطوبة | -20~+85 درجة مئوية، 20%-90% رطوبة نسبية | |||||
| معامل الحرارة | ±0.03% درجة مئوية (0-50 درجة مئوية) | |||||
| اهتزاز | 10 ~ 500 هرتز، 5G، 12 دقيقة/دورة واحدة، فترة 72 دقيقة. كل منها على طول المحاور X، Y، Z | |||||
| أمان & EMC | معايير السلامة | الامتثال لمعايير السلامة: CE وGB4943.1 | ||||
| تحمل الجهد | I/PO/P: 1.5KVAC 1 دقيقة I/P-FG: 1.5KVAC 1 دقيقة O/P-PG: 0.5KVAC 1 دقيقة | |||||
| مقاومة العزلة | I/PO/P، I/P-FG، O/P-FG: 100 متر أوم / 500VDC / 25 درجة مئوية/ 70% رطوبة نسبية | |||||
| انبعاث إي إم سي | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| مناعة EMC | إن 55032:2015/EN55035:2017/60950-1 | |||||
| آحرون | MTBF | ≥327.9 ألف ساعة MIL-HDBK-217F (25 درجة مئوية) | ||||
| مقاس | الطول 185 * العرض 69 * الارتفاع 43 ملم | |||||
| التعبئة | 0.9 كجم | |||||
| ملحوظة | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخلات 230VAC، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. 2. يتم قياس التموج والضوضاء عند 20 ميجاهرتز من عرض النطاق الترددي باستخدام سلك مزدوج ملتوي مقاس 12 بوصة منتهي بمكثفات متوازية 0.1 فائق التوهج و47 فائق التوهج. 3. التسامح: يشمل إعداد التسامح وتنظيم الخط وتنظيم الحمل. 4. مطلوب إخراج الخرج تحت جهد الدخل المنخفض. يرجى الرجوع إلى منحنى ديراتينج للحصول على التفاصيل. 5. ينبغي اعتبار مصدر الطاقة جزءًا من مكونات النظام. ستختبر جميع اختبارات EMC عينات الاختبار على لوح حديد معدني بسمك 1 مم، وطول 360 مم * عرض 360 مم. | |||||
